细木工板可调式悬挂卡扣结构设计

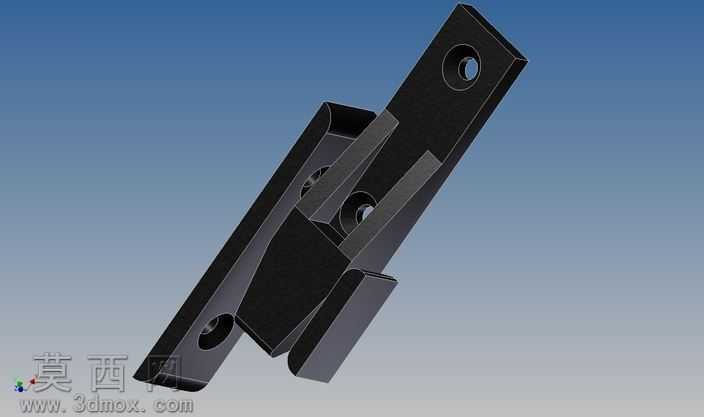

本作品为适配可移动细木工板的悬挂卡扣配件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各部件配合间隙的合理性，针对卡扣的锁紧与解锁行程做了精准的尺寸约束，确保装配后卡扣活动顺畅无卡滞。建模阶段先绘制主体安装板的二维草图，通过拉伸特征生成带安装孔的板状基体，安装孔位置严格匹配细木工板的常规安装孔距，保证配件可直接适配市面常见的可移动细木工板安装场景；随后构建活动钩体部分，通过扫掠、切除特征完成钩头的咬合齿形设计，齿形角度经过反复调整，既保证挂接后咬合稳固不滑脱，又能在解锁时无需过大操作力即可顺利脱开。渲染环节采用哑光黑色金属材质模拟配件的冷轧钢表面质感，添加轻微的磨砂纹理还原真实五金件的表面处理效果，场景光源采用45度斜向主光搭配底部补光，清晰呈现各部件的装配层次与棱边细节，避免结构死角出现过暗阴影影响结构观察。材质设定上区分了固定基体与活动钩件的细微质感差异，固定部分做稍深的喷塑质感，活动钩件做略带金属反光的镀锌质感，直观区分不同功能部件。结构设计上采用嵌套式滑动配合，活动钩体嵌入基体的导向槽内，内置的复位结构可在挂接完成后自动锁紧，解锁时只需按压钩体尾部即可实现快速脱开，整体结构无多余零散部件，装配后整体性强，可承受细木工板满载状态下的垂直拉力，同时兼顾安装便捷性，无需复杂工具即可完成与板材的固定装配。设计思路围绕快装快拆的使用需求展开，摒弃传统螺丝固定的繁琐方式，采用钩挂咬合的结构实现板材的快速悬挂与位置调整，适配车间、展厅等场景下可移动细木工板的临时挂装需求，所有棱角处均做圆角处理，避免安装使用过程中划伤操作人员或板材表面，安装孔采用沉孔设计，螺丝锁紧后头部不突出板面，保证板材安装后表面平整无凸起。
