舒尔针盖保护喷嘴结构三维设计

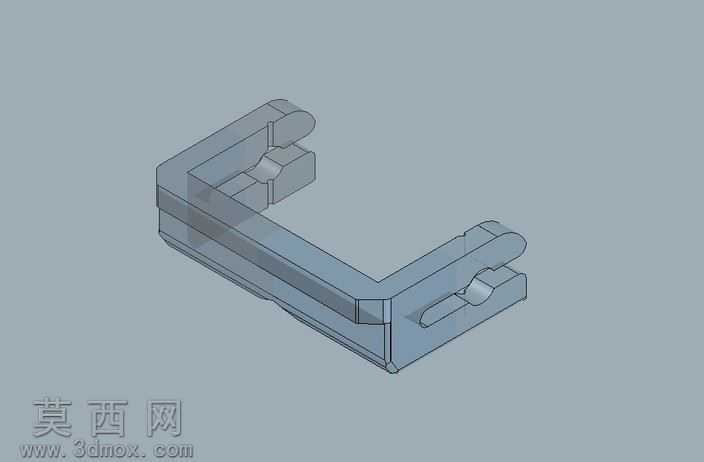

本作品为舒尔针盖配套的保护喷嘴结构三维设计，建模阶段采用Solid Edge软件完成全参数化特征构建，首先以基准坐标系为定位基础，绘制主体U型弯折框架的截面草图，通过拉伸凸台命令生成主体的基础实体，针对框架两端的卡接定位结构，采用切除拉伸与凸台拉伸组合的方式，精准还原两端对称的卡槽与凸起定位柱结构，确保与对应针具部件的装配契合度。建模过程中对框架的弯折过渡区域做了等半径圆角处理，既避免应力集中问题，也还原了实际注塑件的工艺圆角特征，针对侧面的卡扣锁止结构，单独绘制草图后通过扫描特征生成卡扣的弹性臂结构，同时对卡扣的配合面做了拔模角度处理，符合实际注塑生产的脱模要求。材质渲染阶段，为模型赋予半透明磨砂硬质塑料材质，调整材质的折射率与粗糙度参数，模拟PP塑料的半通透质感，同时添加环境光遮蔽效果，清晰呈现结构的内外层次，让U型框架的内部空腔与外部卡接结构的视觉区分度更高。结构设计上，整体采用对称式U型布局，两端的卡接结构可分别与针盖主体、喷嘴端实现卡扣式连接，无需额外紧固件即可完成装配，框架的壁厚采用均匀2mm设计，既保证结构的抗形变强度，也控制了整体的用料成本，侧面的弹性卡扣结构预留了0.3mm的装配间隙，确保拆装时的弹性形变空间，同时卡扣的卡合量设计为0.8mm，保证连接后的防松脱性能。设计思路围绕针盖喷嘴的防护需求展开，核心目标是为外露的喷嘴端提供物理防护，避免喷嘴受磕碰变形、沾染灰尘杂质，同时兼顾拆装的便捷性，整体结构无复杂异形曲面，所有特征均适配常规注塑模具的加工要求，可直接用于后续的模具开发与实物生产，建模过程中所有特征均保留参数化关联，后续可根据不同规格的针具尺寸快速调整框架长度、卡接结构尺寸，实现同系列产品的快速变型设计。
