密码锁多工位转盘式组装检测设备结构

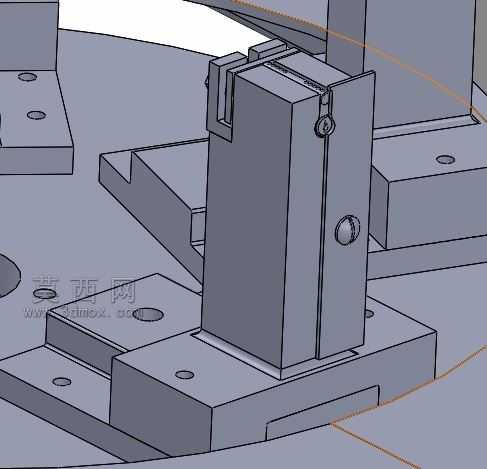

　　这套转盘式锁具组装检测设备，主要面向民用机械密码锁、弹子锁的批量生产环节，适配锁芯组件装配、钥匙适配检测、编码信息录入的全流程工序，替代传统人工逐工位周转的作业模式，能在锁具生产的中段装配环节完成多工序连续作业，减少工件在不同工位间的搬运磕碰，也能避免人工装配带来的一致性偏差。设备核心采用多工位凸轮分割器驱动的转盘作为工件载具输送核心，转盘周向均匀分布6组工件定位夹具，每个夹具对应一个作业工位，分别对应锁芯上料、弹子装配、钥匙适配校验、编码读取、不良品分拣、合格品下料工序，工位间的动作节拍通过分割器的停顿周期实现同步，所有执行机构的动作触发都与转盘的位置信号联锁，避免工位错位带来的工件损伤或设备撞机。从结构布局来看，

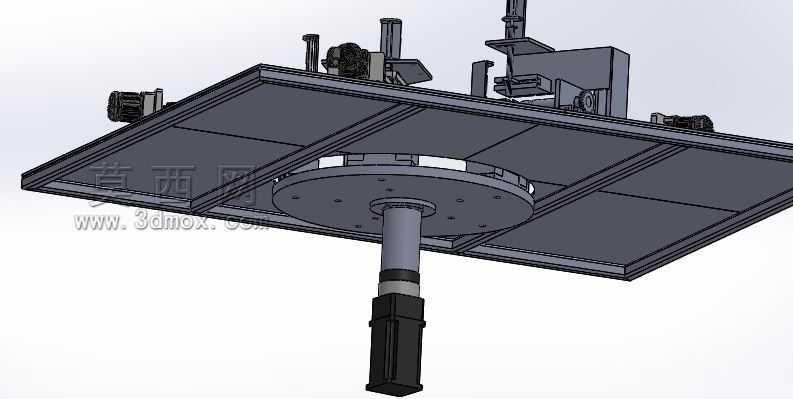

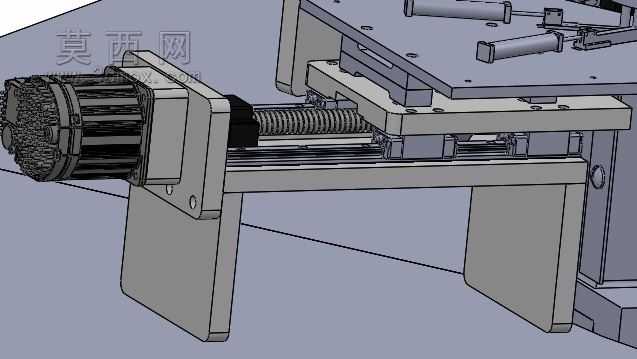

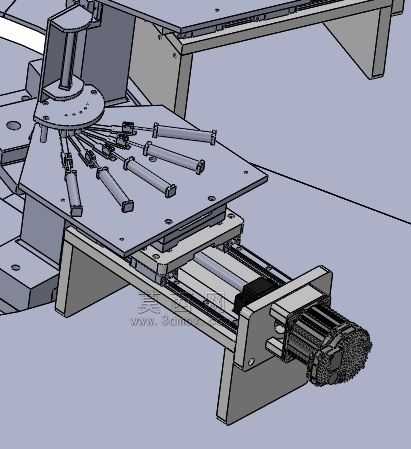

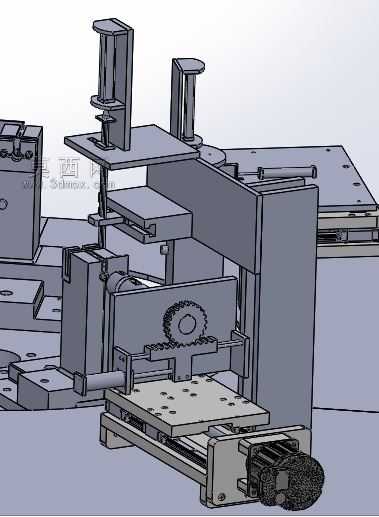

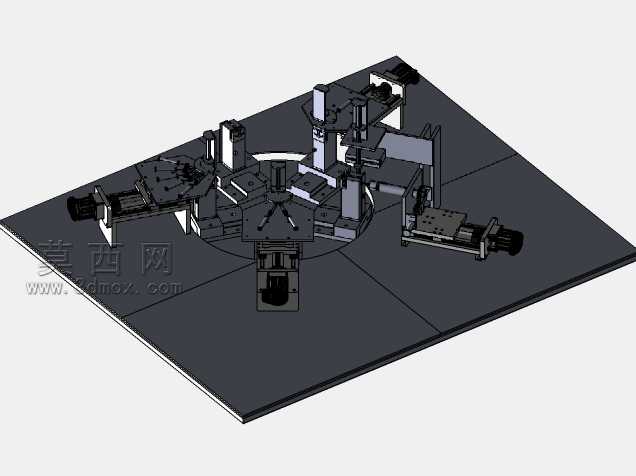

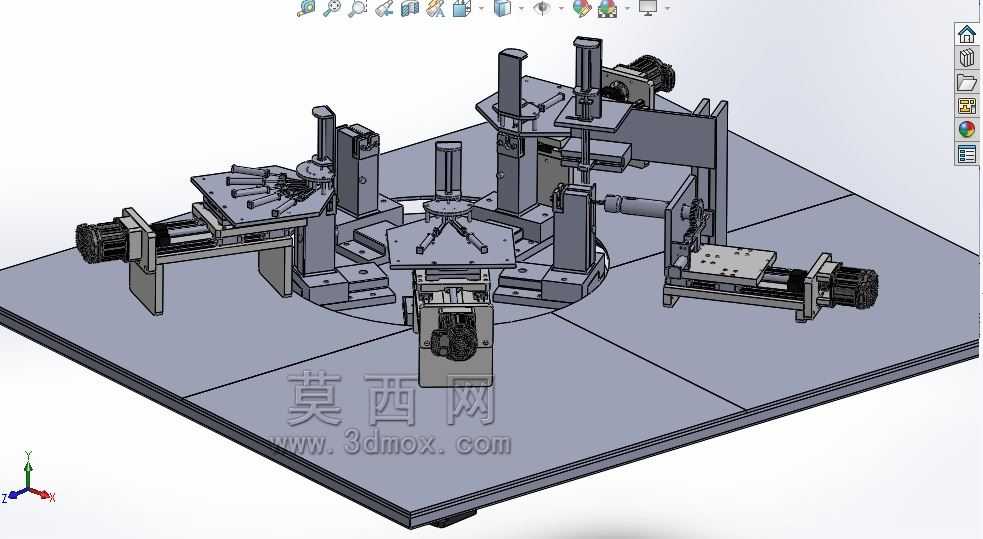

　　设备整体采用方形钢板焊接底座作为安装基准，底座上表面加工有统一的T型槽安装基准面，所有工位的执行组件都通过T型螺栓固定在基准面上，方便后期根据不同锁具型号调整工位位置，底座底部预留有可调脚杯安装位，可在车间地面不平整时调整设备水平度，保证转盘转动的平面度误差控制在0.1mm以内，避免夹具定位偏移。每个装配工位的执行机构都采用直线滑台搭配气动执行元件的组合，锁芯上料工位采用带导杆的三爪气缸抓取锁芯壳体，配合直线导轨实现上下料的精准对位，弹子装配工位设置有弹子料仓与分料机构，通过微型气缸将对应齿号的弹子逐颗压入锁芯对应的弹子孔内，压装行程通过硬限位块控制，避免压装过深损坏弹子弹簧。钥匙适配检测工位设置有钥匙仿形夹具与扭矩传感器，当工件流转到该工位时，夹具会将配套钥匙插入锁芯，通过伺服电机带动钥匙转动设定角度，扭矩传感器实时监测转动过程中的扭矩值，若扭矩超过设定阈值则判定为弹子装配错位或锁芯内有异物，设备会记录该工件的位置信息，待流转到分拣工位时将其推入不良品料道。编码读取工位对应锁具生产过程中的身份信息录入需求，工位上安装有固定角度的工业相机与环形光源，当锁芯完成装配检测流转到该工位时，光源自动补光，相机拍摄锁芯表面的激光编码或齿形特征，将编码信息与对应的检测结果绑定上传至生产管理系统，实现每把锁的全生产流程可追溯。设备的驱动布局充分考虑了车间布线与维护的便利性，所有伺服电机、气动电磁阀的接线都通过底座内部的走线槽排布，

　　气源处理三联件安装在设备侧方的易操作位置，方便日常排水与压力调整，每个气动回路都单独设置有节流阀，可单独调整每个气缸的动作速度，避免动作过快带来的冲击噪音或工件损伤。在安装边界上，设备整体占地尺寸控制在1.2m见方，高度不超过1.4m，可直接对接前端的锁壳上料线与后端的成品包装线，不需要额外预留过大的操作空间，设备正面预留有安全光栅安装位，当操作人员误入设备动作范围时，所有执行机构会立即停止动作，避免安全事故。从设计思路上，这套设备没有采用复杂的多轴机器人布局，而是用成熟的转盘式多工位结构，核心零部件都采用行业通用的标准件，分割器、直线导轨、气缸、传感器都选用市面通用型号，后期维护更换时不需要定制特殊配件，

　　能降低生产企业的备件库存压力，同时每个工位都设计有快换夹具接口，当需要生产不同规格的锁具时，只需要更换转盘上的定位夹具与对应工位的仿形压头，就能在短时间内完成换型，适配多品种小批量的锁具生产需求。在精度控制方面，转盘的重复定位精度通过凸轮分割器本身的精度保证，工位间的定位误差不超过0.05mm，配合每个工位上的导向销结构，能保证锁芯装配时的对位精度满足弹子压装的要求，避免压偏导致的零件报废。设备的不良品分拣工位采用独立的直线滑台结构，当接收到不良品信号时，滑台带动推块将不良品推入侧方的不良品料盒，合格品则随转盘流转到下料工位，由下料气缸将成品推入出料滑槽，滑落到下游的成品输送线上。整套结构的受力部件都做了加强筋设计，比如压装工位的安装立板采用加厚钢板并焊接三角加强筋，避免长期压装作业导致立板变形，影响压装精度，所有运动部件的位置都设置有硬限位与传感器双重保护，即使传感器出现信号异常，硬限位也能阻止机构超行程运动，避免设备损坏。
