LW-MW-SW频段可打印磁环天线支撑结构

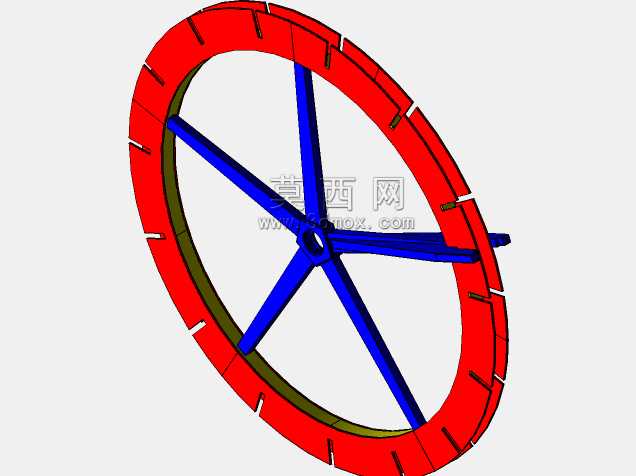

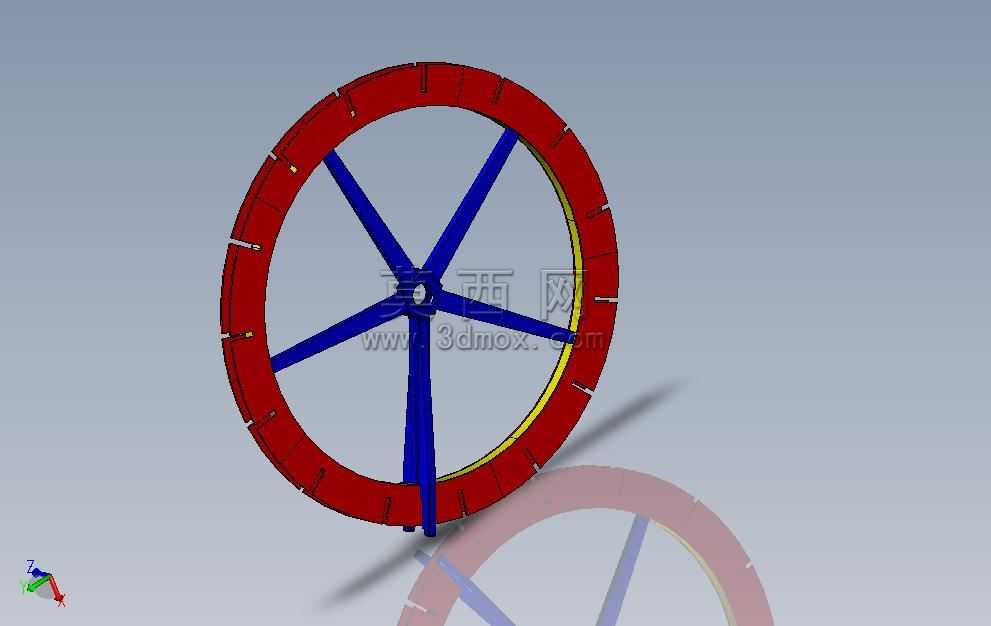

　　在业余无线电通讯的接收与发射场景中，长波、中波、短波频段的信号传输受周边电磁环境干扰较大，传统金属材质的环形天线支撑结构容易引入额外涡流损耗，拉低天线的辐射效率与接收信噪比，而采用非金属3D打印工艺制作的磁环支撑结构，能够从根源上规避金属构件带来的电磁干扰问题，适配小功率业余电台的近场架设需求。该支撑结构采用轮辐式环形布局，外圈为等宽环形承载边框，边框外侧均匀分布有等距的卡槽结构，用于卡装磁环绕组的固定扎带或者绝缘绑线，避免绕组在长期使用过程中出现移位、松脱问题，保证磁环绕组的几何精度稳定，维持天线的谐振参数一致性。内部采用六根等角度分布的辐条连接中心轮毂与外圈边框，辐条截面采用矩形薄壁设计，

　　在保证整体结构刚性的前提下尽可能减少耗材用量，同时降低结构本身对电磁波的遮挡影响，中心轮毂位置预留有标准的安装孔位，可直接适配常见的三脚架云台接口或者桌面支架的安装螺柱，无需额外制作转接件即可完成架设固定。设计过程中首先结合目标频段的波长参数确定环形结构的外径尺寸，保证环的周长满足对应频段的谐振长度要求，同时兼顾3D打印设备的成型幅面限制，确保整个结构能够在常规桌面级FDM3D打印机上一次打印成型，无需拆分拼接，减少拼接带来的装配误差与结构强度薄弱点。辐条的分布角度经过反复校核，避开了绕组走线的主要路径，不会与磁环绕组产生干涉，同时每根辐条与外圈边框的连接位置都做了圆角过渡处理，避免打印过程中出现应力集中导致的翘曲变形，

　　也能提升长期户外使用时的结构抗风性能，在常规三四级风力的户外架设场景下不会出现结构变形或者共振问题。外圈边框的截面采用L型止口设计，内侧的止口边能够对磁环绕组起到径向限位作用，配合外侧的卡槽绑带固定，能够让绕组始终保持规整的圆形轮廓，避免绕组局部凹陷或者凸起导致的天线方向图畸变。中心轮毂的安装孔位周边做了局部加厚处理，提升安装位置的结构强度，避免支架安装锁紧时出现孔位开裂的问题，轮毂与辐条的连接位置同样设置了渐变过渡的加强筋，在不额外增加过多重量的前提下提升连接位置的抗扭性能，调整天线朝向时不会因为扭转力矩导致辐条断裂。实际使用中，该支撑结构可直接缠绕对应线径的漆包线或者绝缘导线，配合可变电容即可组成完整的磁环天线，

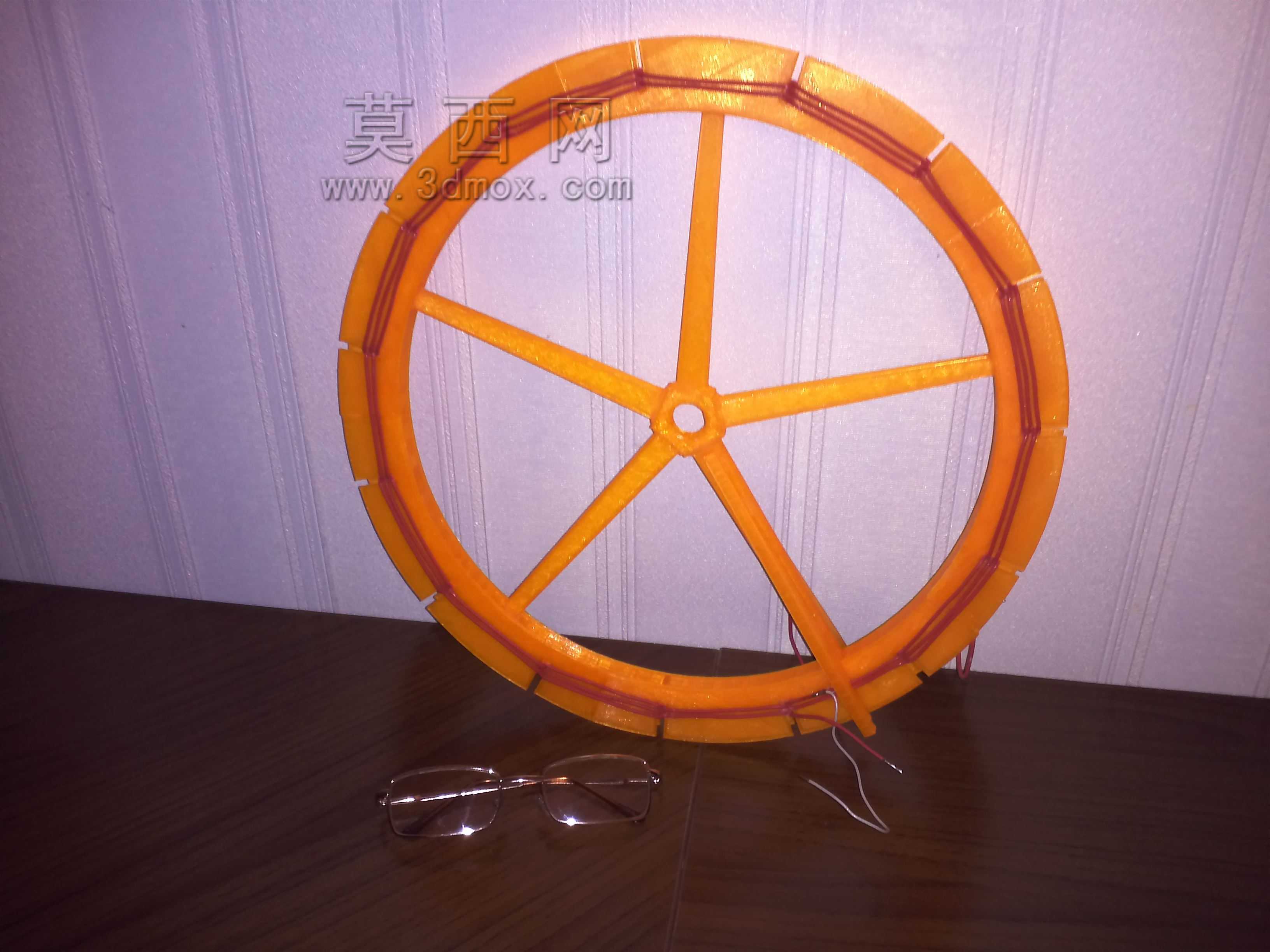

　　适用于室内桌面架设、阳台临时架设以及户外便携通联场景，非金属材质的结构不会对周边的其他无线电接收设备造成额外的电磁遮挡，也不会因为自身的金属感应产生二次辐射干扰。结构的整体壁厚设置兼顾了打印效率与结构强度，采用常规PLA或者PETG耗材打印即可满足使用要求，打印时无需添加支撑结构，所有的外露面都能够获得较好的表面质量，卡槽位置的尺寸公差经过优化，常规打印精度下即可保证绑带能够顺利卡入，不需要后续的打磨修整。在安装边界方面，整个环形结构的轴向厚度控制在较薄的范围内，架设时不会占用过多的纵深空间，中心安装孔的深度适配常规支架的螺柱长度，锁紧后整个结构的重心落在安装孔的轴线上，不会出现重心偏移导致的支架倾斜问题，即使在便携移动的过程中，整体结构的重量也控制在较低水平，不会给户外携带带来过多的负重压力。针对不同频段的使用需求，该结构的尺寸可按照比例缩放调整，辐条数量也可根据实际的尺寸大小做适配增减，保证不同直径的磁环结构都能获得足够的支撑刚性，同时不会因为辐条过多增加对电磁波的影响。
