球铰连接六足仿生微型行走机构

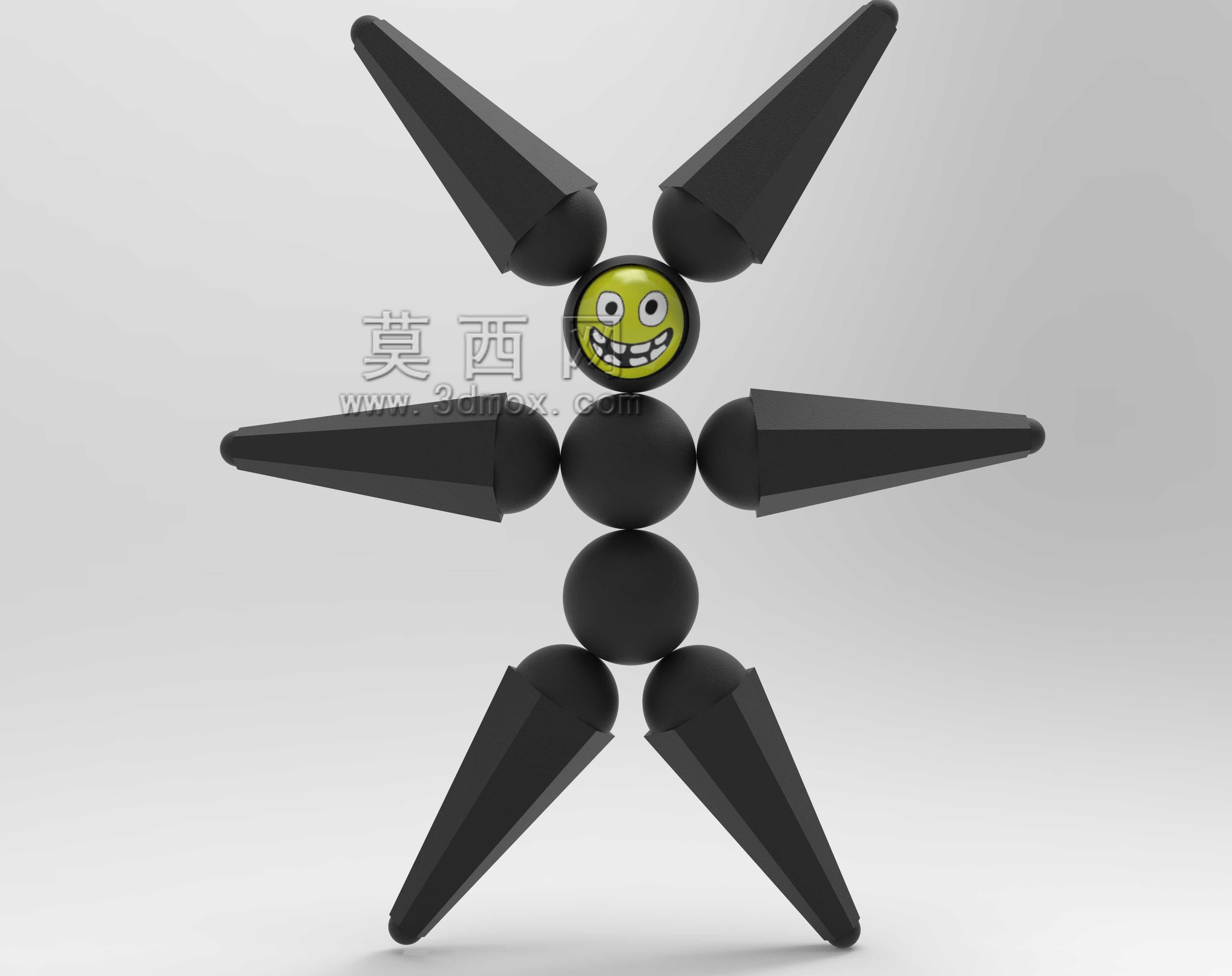

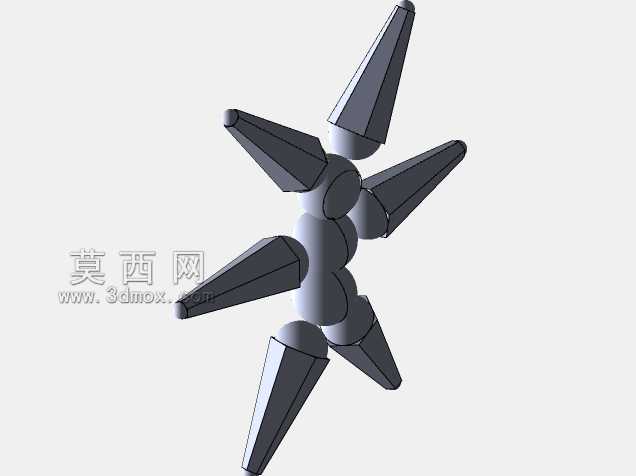

　　该六足仿生行走机构采用球头关节作为核心连接结构，整体以球形构件作为躯干与肢体的衔接节点，每侧对称布置三组锥形肢体构件，单组肢体通过球铰与躯干球节实现多自由度转动配合，可完成多方向的姿态调整与步态切换。从实际应用场景来看，这类微型仿生结构可适配狭小空间内的巡检作业需求，比如工业管道内部的缺陷排查、精密设备内部的运维探测，依靠多足结构的地形适应能力，能够在存在微小凸起、缝隙的非平整接触面稳定移动，不会像轮式结构那样被细小障碍卡滞。设计过程中优先考虑了关节的运动冗余度，每个球铰节点的转动角度覆盖正负45度的锥面范围，肢体末端采用锥形收窄结构，既降低了肢体与接触面的接触面积，减少移动过程中的摩擦阻力，也能在接触微小缝隙时提供足够的支撑点，

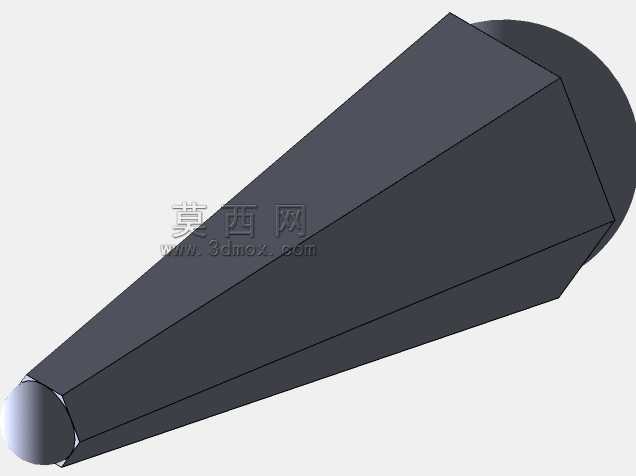

　　避免整体结构侧翻。整体结构的躯干部分采用三段式球节串联布局，从上到下依次为头部安装位、上肢连接节、核心躯干节、下肢连接节，各球节之间采用过盈配合的球面接触设计，不需要额外的紧固件即可实现肢体的姿态保持，调整姿态时只需要施加较小的外力即可克服球面间的静摩擦力完成角度调整，调整到位后依靠球面间的摩擦力即可固定姿态，不需要额外的锁止结构，大幅简化了整体结构的零件数量。从安装边界来看，该机构完全展开状态下的横向跨距与纵向高度比例控制在1.2:1，重心落在核心躯干节的几何中心位置，即使单腿抬升，整体重心依然落在剩余五条支撑腿构成的支撑多边形范围内，静态放置时不会出现倾倒问题。肢体构件采用等锥度设计，锥面的拔模角度控制在5度，

　　既方便采用注塑工艺批量加工，也能保证肢体的结构强度，在承受自身重量三倍的载荷时不会出现弯曲变形。这类结构的设计思路跳出了传统关节机器人采用转动副、移动副的常规连接逻辑，用球面副替代多轴串联的转动关节，在极小的尺寸空间内实现了多自由度的运动能力，不需要复杂的传动结构即可完成多姿态的调整，既可以作为微型探测机器人的机械本体框架，也可以作为仿生结构教学的演示模型，帮助学习者理解球面副的运动特性与多足行走机构的重心匹配逻辑。在实际结构验证过程中，需要重点关注球铰配合面的表面粗糙度，粗糙度过高会导致关节转动阻力过大，姿态调整困难，粗糙度过低则会导致摩擦力不足，无法保持调整后的姿态，需要将配合面的粗糙度控制在Ra1.6到Ra3.2之间，

　　兼顾转动灵活性与姿态保持能力。另外肢体的长度设计需要匹配躯干球节的直径，肢体过长会导致整体重心过高，支撑稳定性下降，肢体过短则会导致步幅过小，移动效率降低，经过多轮参数迭代，将单根肢体的长度设置为躯干球节直径的2.4倍时，整体的稳定性与移动效率达到最优平衡。该结构没有额外的冗余零件，所有构件均为回转体结构，加工难度低，不需要复杂的多轴加工工序，采用普通的数控车床即可完成所有零件的加工，装配过程也不需要专用工装，只需要将球头压入对应的球窝即可完成组装，装配效率高，后期维护时如果单个肢体出现损坏，只需要拔出对应的肢体构件更换即可，不需要拆解整个机构，维护成本极低。在适配驱动模块时，可在每个球铰位置内置微型形状记忆合金驱动丝，依靠记忆合金的形变驱动球铰转动，不需要额外布置齿轮、连杆等传动零件，可进一步压缩整体结构的尺寸，满足厘米级微型机器人的尺寸要求。
