镂空式机械传动连杆结构设计

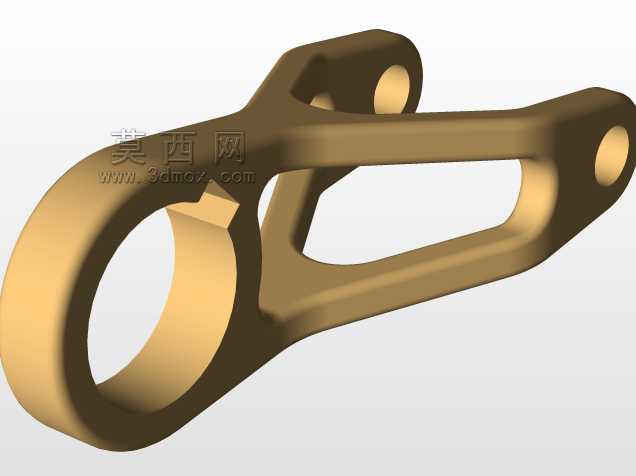

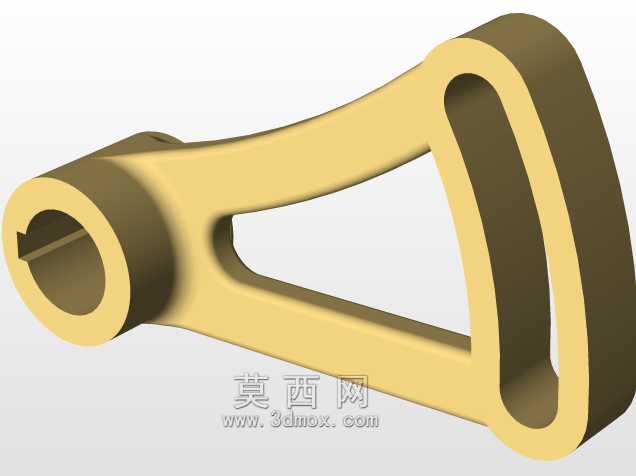

　　在往复式动力传递场景中，这类连杆构件承担着将旋转运动与直线往复运动相互转换的核心作用，常见于内燃动力设备、冲压执行机构、往复泵类设备的动力传递路径中，是整套传动系统里直接承受交变载荷的关键受力件。从结构设计逻辑来看，该连杆采用了一体化镂空减重设计，在保证整体结构刚度的前提下，尽可能去除了非受力区域的多余材料，既降低了构件自身的转动惯量，减少高速往复运动过程中的惯性冲击，也能有效控制构件整体重量，适配对运动部件重量有严格限制的高速传动场景。构件两端分别设置了不同孔径的铰接安装位，大孔径端用于与动力输出端的曲柄轴配合，安装边界需要匹配对应轴径的轴瓦或衬套装配公差，孔位内侧预留了足够的衬套压装余量，避免长期交变载荷下出现孔位失圆、

　　配合松动的问题；小孔径端用于与执行端的活塞销或者摇杆铰接，孔位的同轴度公差需要严格控制在设计要求范围内，否则会在运动过程中产生额外的侧向载荷，加剧铰接位的磨损，甚至引发运动卡滞。杆身部分的镂空轮廓经过受力拓扑优化，镂空区域的过渡位置全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，杆身截面采用变厚度设计，靠近大孔径受力端的截面厚度更大，向小孔径端逐步平滑过渡，匹配不同位置的受力分布特征，让材料的力学性能得到充分利用。在实际装配场景中，这类连杆的安装需要严格校验两端孔位的中心距尺寸，中心距的偏差会直接影响执行端的行程精度，在动力设备中还会改变压缩比参数，影响整套设备的运行效率。构件的外轮廓全部做了倒角去毛刺处理，

　　避免装配过程中刮伤配合零件的表面，也减少运动过程中与周边构件的干涉风险。从受力特性来看，这类连杆在工作过程中需要同时承受拉伸、压缩以及交变弯曲载荷，因此设计过程中对结构的刚度和疲劳强度有较高要求，镂空结构的筋条走向完全顺着主应力传递路径布置，不会出现应力传递中断或者局部应力突变的问题，在长期交变载荷作用下能保持稳定的结构形态，减少疲劳失效的概率。在设备维护场景中，这类连杆的铰接位是重点检查部位，需要定期检查衬套的磨损量以及连杆的变形情况，一旦出现孔位磨损超差或者杆身形变，需要及时更换，避免引发更严重的设备故障。相较于传统实心结构的连杆，这种镂空设计的连杆在同等刚度条件下重量更低，运动过程中的惯性损耗更小，更适配高转速的动力传递场景，

　　同时材料利用率更高，在批量生产过程中能有效控制材料成本，也能降低后续热处理过程中的变形风险，提升零件的加工良品率。设计过程中还需要考虑构件的动平衡特性，镂空结构的对称度需要严格控制，避免高速运动过程中产生额外的振动，影响整套设备的运行平稳性。
