齿轮传动箱体零件结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:368048
  • 齿轮传动箱体零件结构设计
  • 齿轮传动箱体零件结构设计
  • 齿轮传动箱体零件结构设计
  • 齿轮传动箱体零件结构设计
  • 齿轮传动箱体零件结构设计

  这类箱体零件是传动系统里的核心承载构件,日常在各类中小型动力传输工位上十分常见,不管是轻工生产线的动力传输单元,还是小型设备的进给传动组,都能见到这类结构的身影。从实际使用场景来看,它的核心作用是为内部啮合的齿轮组、支撑轴承提供封闭的安装空间,一方面隔绝外部粉尘、切削液、杂物侵入传动啮合区域,避免齿轮齿面出现磨粒磨损,延长传动副的使用寿命;另一方面也能储存润滑介质,让齿轮啮合过程中飞溅的润滑油留存于腔体内,持续对齿面、轴承滚动体进行润滑,减少传动过程中的摩擦损耗,同时箱体本身的刚性结构可以承受齿轮啮合产生的径向、轴向作用力,抵消传动过程中的振动,保证齿轮啮合的中心距不发生偏移,维持传动精度稳定。

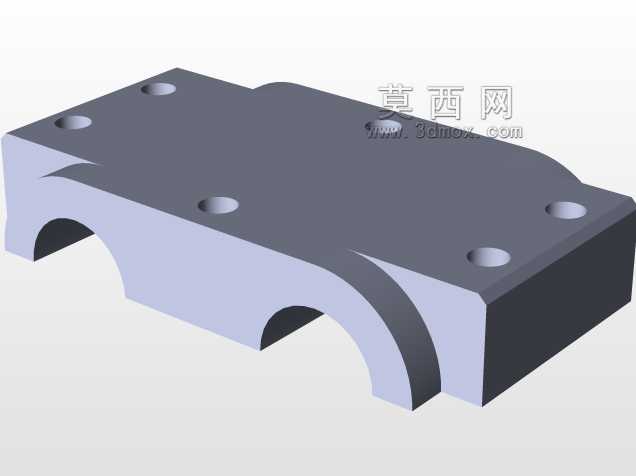

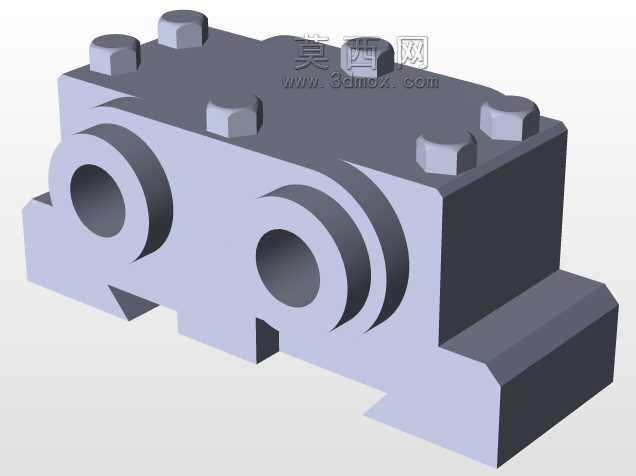

  从设计思路上看,这个箱体采用剖分式结合面结构,上盖与底座的结合面做了精加工平面处理,保证合箱后没有明显缝隙,避免润滑油渗漏,顶部布置的内六角螺栓孔沿结合面轮廓均匀排布,螺栓的间距经过受力计算,在轴承座对应的位置适当缩小螺栓间距,保证合箱后结合面的压紧力均匀,不会因为轴承工作时的支反力导致结合面局部出现缝隙。箱体侧面的两个同轴阶梯孔是轴承安装位,孔的台阶尺寸是根据所选深沟球轴承或者圆锥滚子轴承的外圈直径设计的,装配时轴承外圈可以直接抵在台阶端面上实现轴向定位,孔的加工精度直接决定了两根传动轴的平行度,是整个箱体加工的核心精度控制点,一旦孔位同轴度、平行度超差,装配后齿轮啮合就会出现偏载,轻则传动噪音增大,重则出现齿面局部点蚀、断齿的故障。

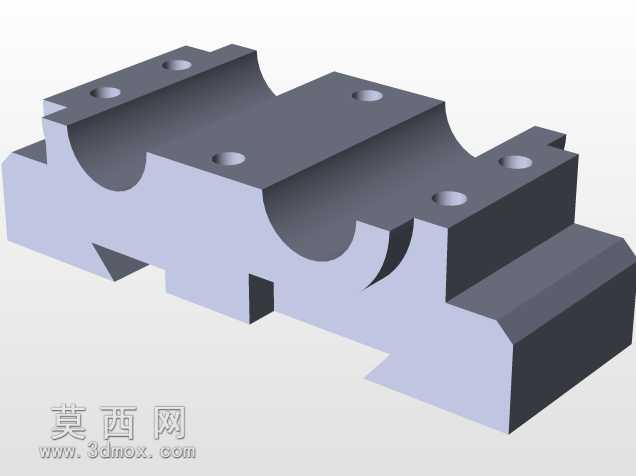

  箱体底部的凸台结构是安装定位面,上面预留的安装槽可以配合T型螺栓或者定位键,把整个箱体固定在设备的安装基座上,底部凸台的高度设计考虑了装配时的操作空间,方便工人伸手拧紧底部的安装固定螺母,同时也让箱体底部和安装基面之间留出一定间隙,避免箱体底面和基面之间积存油污、切削液,减少箱体底面的锈蚀风险。从安装边界来看,这类箱体的整体轮廓尺寸适配中心距在几十毫米级的齿轮传动组,整体重量适中,不需要额外设计吊装结构,单人即可完成装配搬运,侧面的轴承孔外伸的凸台结构一方面增加了轴承安装孔的支撑长度,提升轴承支撑的刚性,另一方面也为轴承端盖的安装提供了固定螺纹孔位,端盖安装后可以对轴承外圈进行轴向限位,同时在端盖上预留油封安装槽,配合骨架油封实现伸出轴的动密封,避免腔体内的润滑油顺着轴表面渗漏到箱体外部。

  在细节设计上,箱体的内壁做了适当的圆角过渡,避免应力集中,因为齿轮啮合过程中产生的振动会持续传递到箱体壁上,直角过渡的位置很容易在长期交变应力下出现裂纹,圆角过渡可以分散应力,提升箱体的疲劳强度。顶部的螺栓沉孔设计让螺栓头完全沉入孔内,不会在箱体顶部形成突出结构,避免设备运行过程中其他部件剐蹭到螺栓头,也让箱体外部轮廓更加规整,方便后续在箱体外部安装其他附属配件,比如油标、放油螺塞、通气塞这类配件,都可以在箱体侧壁预留的螺纹孔位上直接安装,不需要后期额外打孔加工。实际装配过程中,这类箱体的合箱面通常会涂覆密封胶或者加装密封纸垫,进一步提升密封性能,轴承安装孔的加工通常是在合箱完成后一次镗削成型,避免分开加工导致的孔位错位,保证两根轴的中心距误差控制在允许范围内,让齿轮啮合的侧隙、接触斑点都符合设计要求。从功能特性来看,这种结构的箱体维护十分方便,需要检修内部齿轮、更换轴承的时候,只需要拆开顶部的连接螺栓,就可以把上盖取下,直接接触到内部的传动部件,不需要把整个箱体从设备基座上拆下来,大幅降低了设备维护的工作量,也减少了停机维护的时间,在各类通用传动场景下的适配性很强。
