KUET机械楼内环形展示装置结构设计

　　这套结构的设计初衷是服务于高校机械院系大楼内部的公共展示场景，日常放置在机械系馆大厅或者开放实验区的公共区域，用来承载小型机械创新作品、学生课程设计样件、机械结构科普展品的陈列功能，同时自身的结构设计也可以作为机械类新生认知立体结构、曲面装配、动静结合设计的直观教学载体。从整体布局来看，主体采用圆盘式落地结构，底部的大直径圆盘直接与地面接触，不需要额外做预埋固定，依靠自身结构重量就能保持放置稳定性，圆盘总直径适配常规公共区域的通行预留边界，放置后不会遮挡周边的消防通道与人员通行路线，圆盘整体高度控制在成年人腰腹位置，方便观展人员俯身查看放置在分区槽内的展品，不需要过度弯腰或者抬手就能清晰观察展品细节。

　　底部圆盘做了六等份的扇形分区设计，相邻分区之间用凸起的径向红色结构做分隔，每个扇形区域都是内凹的槽型结构，槽内做了磨砂质感的承托面，既可以避免放置的小型展品打滑移位，也能减少光线反射带来的观展视觉干扰，分隔结构同时承担加强筋的作用，从中心环形基座一直延伸到圆盘外边缘，把整个底部圆盘的受力均匀分散到整个盘面，即使单个分区槽内放置重量稍大的金属样件，也不会出现盘面变形或者局部开裂的问题。中心位置的凸起环形基座是整个装置的核心支撑结构，环形的中空设计既减轻了整体结构重量，也为中心的动态展示部件提供了安装空间，中心的动态部件采用半环形齿圈搭配中心竖轴的结构，竖轴垂直固定在环形基座的中心位置，半环形齿圈通过顶部的连接座与竖轴形成转动配合，

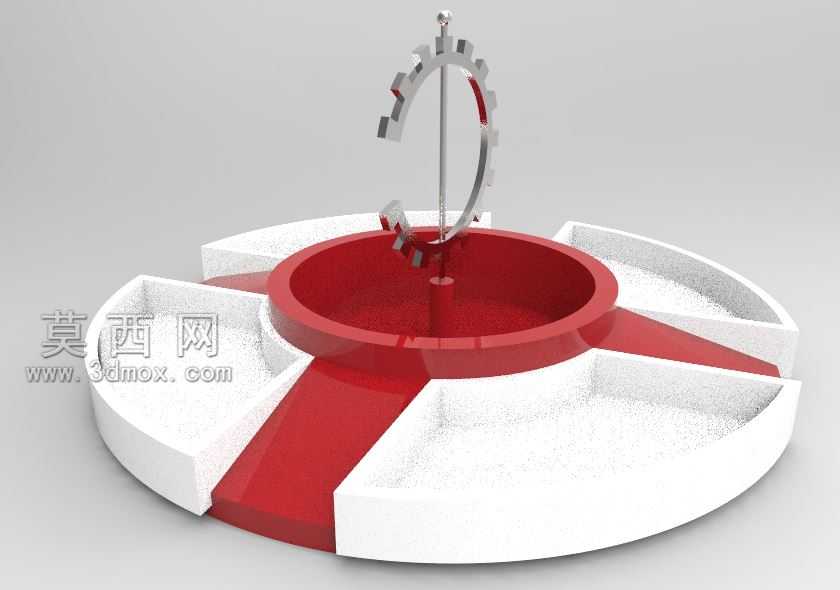

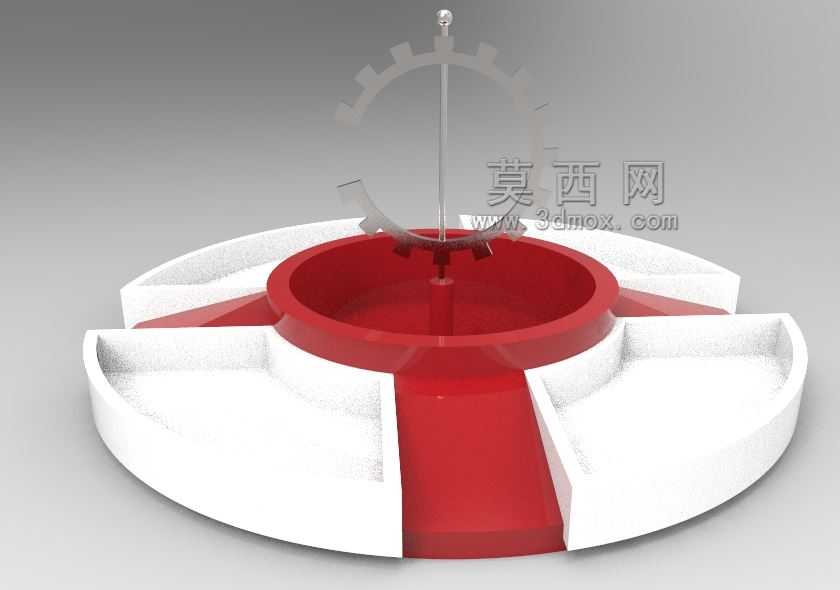

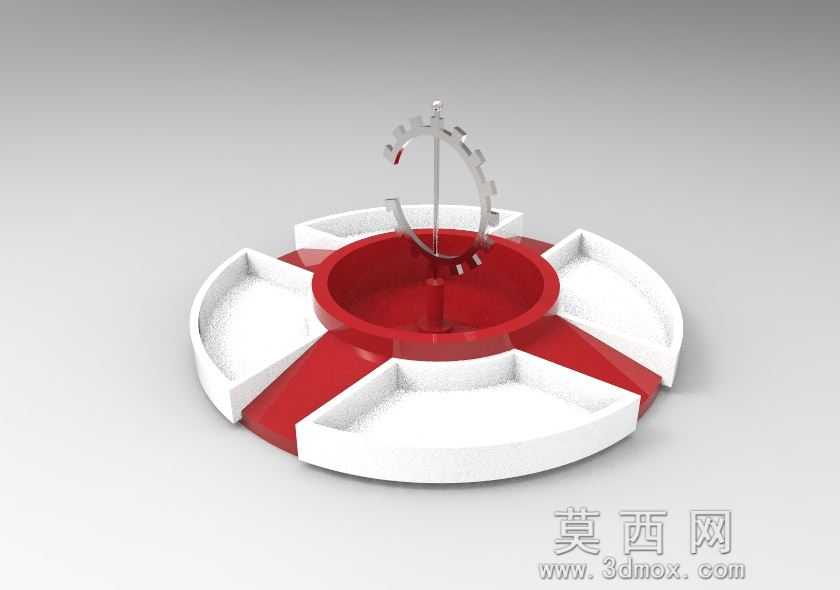

　　齿圈的齿形做了外露设计，一方面可以直观展示齿轮啮合的基础结构原理，另一方面可以通过手动拨弄齿圈带动其绕竖轴缓慢转动，转动过程中齿圈上预留的安装位可以固定小型的标志性展品或者院系标识，转动时不会和周边的静态展品区发生干涉，齿圈的转动半径经过反复校核，转动到任意角度都不会超出底部圆盘的外边界，也不会碰到放置在扇形槽内的展品。整个结构的色彩搭配采用红白撞色设计，白色作为主体结构色适配公共区域的浅色调装修风格，红色的分隔条与中心基座既起到视觉引导作用，让观展人员能快速识别不同的展品分区，也能在日常使用中快速发现结构表面的磕碰、掉漆等损耗情况，方便及时做维护处理。结构的所有棱边都做了圆角倒钝处理，没有尖锐的外露棱角，避免人员走动时磕碰受伤，

　　完全符合公共区域展示设施的安全设计要求。在建模过程中，所有配合面都预留了常规的装配公差，底部圆盘的各个扇形分区可以拆分加工后再拼接组装，不需要整体一体成型，降低了加工制造的难度，中心竖轴与半环形齿圈的配合位采用标准的间隙配合，日常维护时不需要专用工具就能拆卸更换齿圈或者调整转动阻尼，适配高校场景下非专业后勤人员的日常维护需求。这套结构除了用于高校机械院系的展示场景外，也可以调整尺寸后用于企业展厅的产品陈列、科普场馆的机械原理展示区，只需要根据放置场地的面积调整底部圆盘的直径，对应调整中心齿圈的转动半径即可，整体结构没有复杂的异形曲面，常规的机加工或者3D打印工艺都能完成制作，不需要特殊的加工设备。
