汽车发动机进排气控制凸轮轴结构

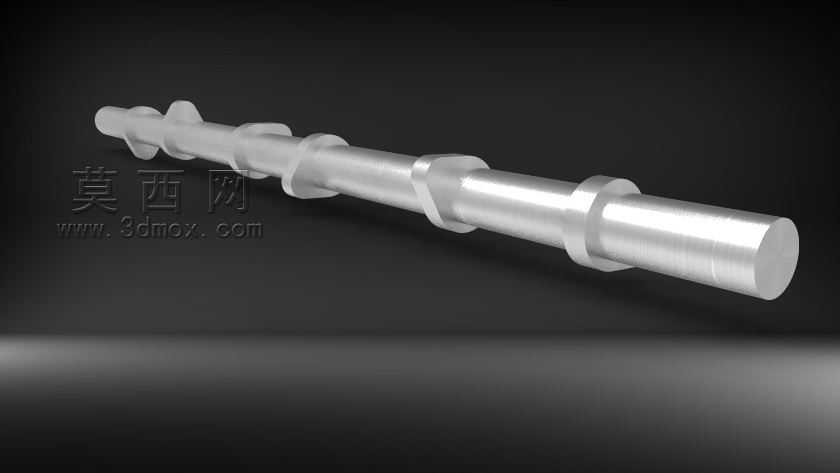

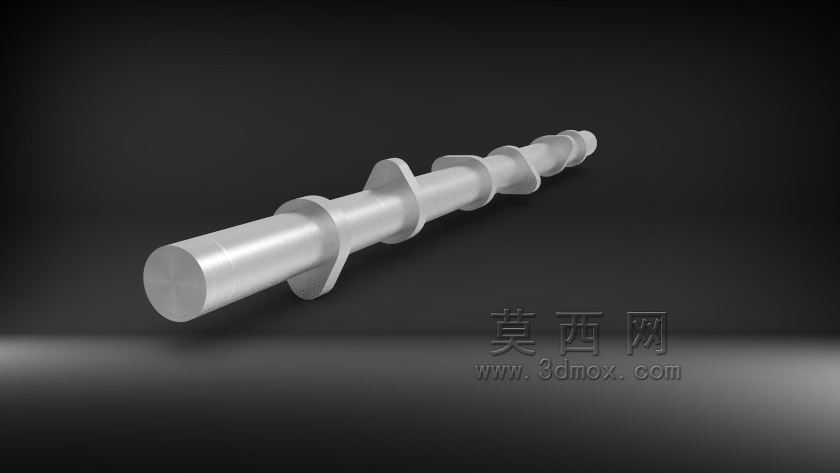

　　在往复式内燃机的配气机构里，凸轮轴是直接决定气门开闭时序、升程规律的核心执行零件，这套三维结构完整还原了乘用车汽油机用顶置凸轮轴的全部几何特征，可直接用于配气机构运动仿真、缸盖装配干涉校验以及加工工艺路径编制工作。从实际装车场景来看，这类凸轮轴多数布置在发动机缸盖顶部，通过凸轮型面与气门挺柱、摇臂的直接接触，将曲轴传递来的旋转运动转化为气门的往复直线运动，严格按照发动机各缸的点火顺序、配气相位要求，定时驱动进排气门开启与关闭，保证气缸在进气冲程可以吸入充足的新鲜混合气，排气冲程能够彻底排出燃烧后的废气，在压缩与做功冲程则保证气门的可靠密封，维持气缸内的工作压力。

　　从结构设计思路来看，整根轴采用一体式锻造合金钢毛坯加工而成，沿轴向依次排布多组进排气凸轮桃形结构，相邻凸轮之间设置有支撑轴颈，轴颈直径略大于凸轮基圆直径，既可以保证整根轴的支撑刚度，降低高速旋转时的弯曲变形量，也能满足缸盖凸轮轴轴承孔的装配穿过要求，避免装配过程中凸轮型面刮伤轴承衬套表面。凸轮型面的轮廓设计是整个零件的核心，型线由基圆段、缓冲段、工作段共同组成，基圆段对应气门关闭状态，保证气门弹簧能够将气门压紧在阀座上维持密封；缓冲段用于消除气门传动组的配合间隙，避免气门开启、关闭瞬间产生过大的冲击载荷；工作段的轮廓曲率则直接决定气门的最大升程、开启持续角以及开闭过程的运动加速度，设计时需要同时兼顾充气效率、零件冲击载荷、弹簧裕度等多方面约束，避免出现气门飞脱、弹簧共振、凸轮型面异常磨损等问题。轴的一端预留有正时驱动结构的安装位，可适配正时链轮或者正时皮带轮的安装，通过正时链条或者正时皮带与曲轴前端的驱动轮连接，保证凸轮轴与曲轴之间严格保持2:1的传动比，匹配四冲程发动机的工作循环时序。

　　从安装边界尺寸来看，整根轴的总长根据直列四缸发动机的缸盖轴向长度匹配，各支撑轴颈的同轴度公差控制在0.02mm以内，避免轴旋转过程中出现卡滞、偏磨问题；凸轮型面相对于两端支撑轴颈的相位角公差严格控制在±0.5°范围内，防止各缸配气相位偏差导致的发动机动力下降、怠速抖动、排放超标等故障。轴的表面加工精度要求较高，凸轮型面与轴颈表面都经过淬火处理后精磨，表面粗糙度达到Ra0.8以下，既可以降低与挺柱、轴承配合面的摩擦阻力，也能提升零件的耐磨性能，满足发动机全生命周期的使用要求。轴上还设计有专门的润滑油道通孔，与缸盖内的润滑油路连通，发动机工作时机油会通过油道输送到各轴颈、凸轮型面位置，形成稳定的油膜润滑，降低配合副的磨损量，同时带走摩擦产生的热量，避免零件工作温度过高出现退火、咬合失效。

　　在实际建模过程中，所有凸轮型面的轮廓都按照实际加工的升程表数据逐点拟合生成，没有采用简化的圆弧替代，保证运动仿真时得到的气门升程曲线、加速度曲线与实际零件完全一致；各轴段的过渡圆角、退刀槽结构都按照加工工艺要求完整还原，避免后续做有限元强度分析时出现应力集中的计算偏差，也能直接用于数控加工程序的编制，不需要二次补充工艺结构。整根轴的质量分布经过动平衡校核，高速旋转时的不平衡量控制在允许范围内，降低发动机工作时的配气机构振动与噪声。
