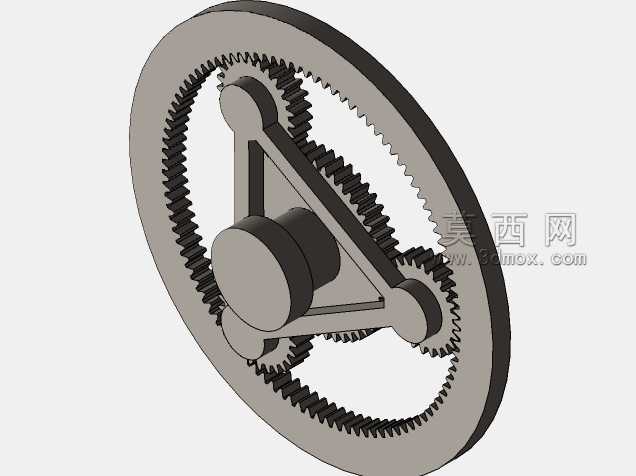

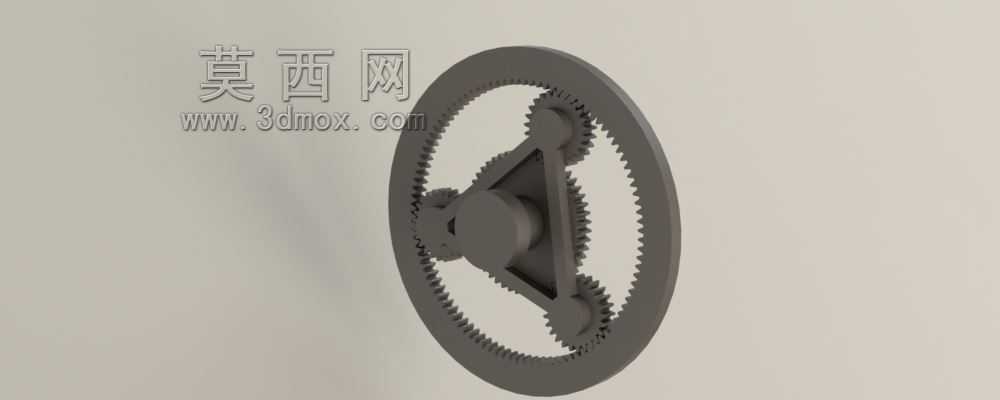

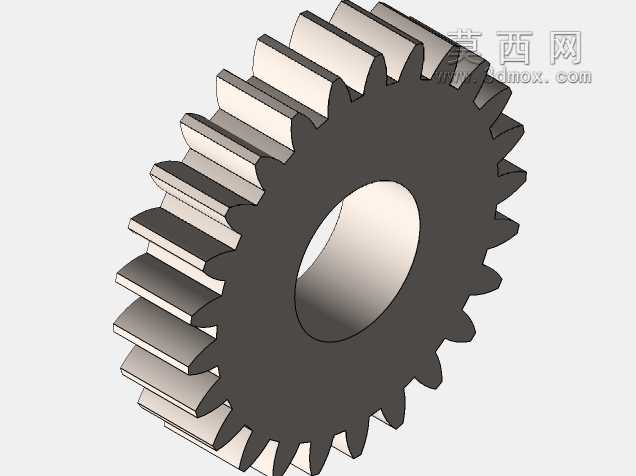

这套行星齿轮结构在实际工程场景中,常作为小型传动演示装置、教学实训教具以及桌面级3D打印创意传动组件使用,区别于工业重载行星齿轮组的设计取向,这套结构更侧重传动逻辑的直观展示与轻量化装配适配,不需要匹配高扭矩输出工况,更多承担传动原理演示、手动操作交互的功能。从结构组成来看,整套构件包含内齿圈、三个均匀分布的行星轮、三角结构行星架以及中心太阳轮,内齿圈作为固定外圈构件时,动力输入到中心太阳轮,行星架会按照固定传动比输出减速后的转动,若固定行星架,动力从太阳轮输入则内齿圈可输出反向增速转动,不同的固定件切换可以实现不同传动比的输出,完全覆盖行星齿轮传动的核心运动逻辑。设计过程中,所有轮齿的齿形都做了适配3D打印的公差优化,
齿侧预留了0.15-0.2mm的装配间隙,避免FDM打印过程中因材料膨胀导致的轮齿卡滞,不需要额外做二次打磨修配就能实现顺畅啮合转动。三角结构的行星架在三个端点位置设置了行星轮安装轴位,轴位与行星轮中心孔的配合采用间隙配合公差,行星轮套入轴位后可自由转动,不会出现轴向窜动的问题,行星架中心位置的连接位可直接对接外置刻度盘,刻度盘随行星架同步转动时,可通过刻度标识直观读取转动角度与传动比换算关系,方便教学场景下的原理讲解。安装边界方面,整套结构的最大外轮廓为内齿圈的外圆尺寸,内齿圈外圈可根据安装需求做定位卡槽设计,直接卡入对应尺寸的外壳基座中,不需要额外的紧固件就能完成固定,中心太阳轮的输入端可预留连接位,
适配手动旋钮或者小型低速电机的输出轴,拓展动力输入方式。实际使用过程中,这套结构不需要额外加注润滑脂,因为3D打印常用的PLA、PETG材料本身自润滑性较好,手动低速转动工况下的磨损量极低,可满足长期演示使用需求。轮齿的啮合重合度控制在1.2-1.5之间,既保证了转动过程的平稳性,不会出现跳齿卡顿的问题,又不会因为重合度过大导致转动阻力过高,手动操作时的阻尼感适中。三个行星轮采用120°均匀分布的布局,让传动过程中的受力均匀分散到每个轮齿上,即使手动施加一定的径向力,也不会出现轮齿偏载断裂的问题,结构强度完全适配演示级的使用场景。在做三维建模时,所有构件的壁厚都设置在2mm以上,满足3D打印的最小壁厚要求,
不会出现打印过程中构件变形、开裂的问题,内齿圈的轮齿与外圈采用一体化结构设计,不需要拆分装配,减少了装配工序,打印完成后仅需要将行星轮、行星架、太阳轮依次组装到内齿圈中即可完成整套结构的装配,装配过程不需要专用工具,徒手就能完成组装。这套结构除了作为教学教具使用外,还可以作为创意桌面摆件的核心传动部件,搭配外置的指针与刻度盘,做成手动转动的机械刻度展示装置,也可以拓展接入小型步进电机,做成低速转动的动态展示装置,适配展会展品、科普展台的展示需求。不同于工业行星减速器的密封式设计,这套结构采用完全外露的轮齿布局,能让观察者直观看到每个轮齿的啮合过程,清晰展示行星齿轮传动中太阳轮、行星轮、内齿圈、行星架四个核心构件的运动关系,对于刚接触机械传动知识的学习者来说,能快速建立行星传动的运动逻辑认知。在尺寸适配方面,整套结构的安装基准为内齿圈的外圆与下端面,下端面可直接贴合安装基座平面,外圆与基座安装孔采用H7/h6的间隙配合,安装后整体同轴度可控制在0.1mm以内,转动过程中不会出现偏心晃动的问题。行星架上的三个行星轮轴位与中心轴位的位置度公差控制在0.05mm以内,保证三个行星轮能同时与太阳轮、内齿圈啮合,不会出现单个行星轮受力过大的问题,提升整套结构的转动顺畅度与使用寿命。
