石灰石项目配套建筑模块化结构设计

　　这套结构设计针对石灰石选矿厂区内的配套操作工位建筑展开，核心服务于石灰石破碎、筛分、中转环节的现场操作值守、设备就地控制、物料暂存防护需求，区别于常规民用装配式建筑，所有构件拆分逻辑完全围绕选矿厂区的重载、多尘、检修空间预留等工况设计。从实际应用场景来看，石灰石选矿厂区内的操作工位长期面临石料飞溅、设备振动传导、扬尘堆积等问题，传统现场砌筑的工位建筑不仅施工周期长，后期设备升级改造时拆改难度极大，且难以匹配不同工段设备的布局调整节奏，这套模块化拆分的结构设计，可根据现场筛分机、给料机、皮带输送机的排布位置灵活组合，无需大规模现场浇筑作业，单个模块可通过厂区内叉车直接转运吊装，适配选矿厂区阶段性产能调整的布局变动需求。

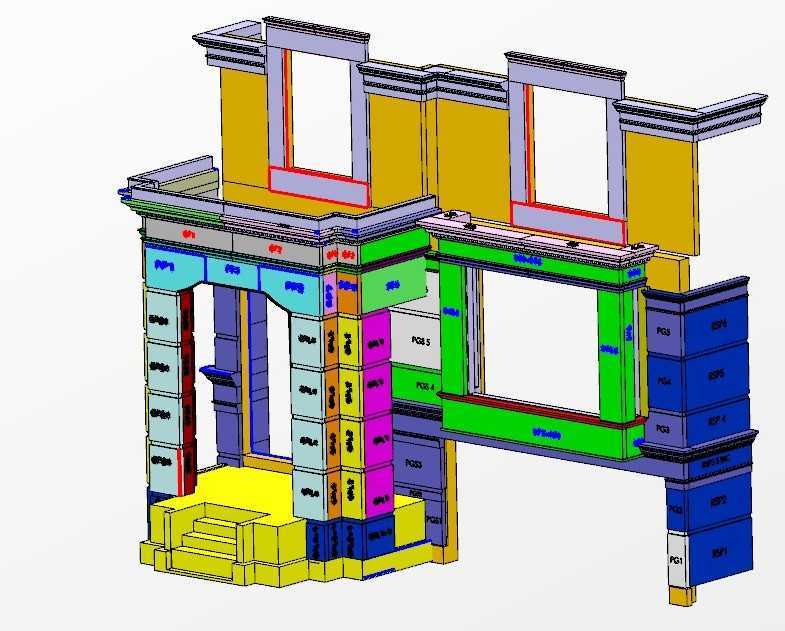

　　从功能特性上看，结构预留的大尺寸开口分别对应不同的功能需求：下部带台阶的开口为人员进出主通道，台阶高度匹配厂区常规操作平台的抬高基准，避免人员上下绊倒风险；中部及上部的开口分别对应设备观察窗、就地控制箱安装位、通风除尘管道接驳口，所有开口边缘均做了加厚凸边设计，可直接卡装密封胶条与窗体构件，减少选矿现场粉尘渗入室内的概率。不同色彩标注的构件对应不同的装配单元，蓝色构件为承重主框架，采用加厚型钢焊接成型，可承受厂区内小型检修工具、备用配件的堆放荷载，同时可抵消周边破碎设备运行带来的持续振动；绿色构件为横向连接梁，承担模块间拼接的定位锁紧功能，拼接面预留了螺栓孔位与定位销槽，现场装配时无需额外配焊，仅通过扭矩扳手即可完成拼接锁紧；黄色构件为围护与基座单元，底部基座预留了与厂区混凝土地面连接的膨胀螺栓孔位，安装时可直接与预埋螺栓对位固定，上部围护构件采用夹心结构，内层为隔音板材，可降低周边设备运行的噪音传导，外层为耐磨钢板，可抵御小粒径石料飞溅的冲击；紫色、浅青色构件为储物单元，分层设置的储物格可分类存放巡检工具、润滑耗材、设备易损备件，每个储物格均预留了锁具安装位，避免厂区内物料混杂导致的配件丢失问题。

　　设计思路上完全遵循选矿厂区的实际运维逻辑，没有追求民用建筑的外观规整性，所有构件的拆分尺寸均匹配厂区现有运输通道的宽度、吊装设备的额定起重量，单个最重构件的重量控制在厂区常用3吨叉车的额定载荷范围内，无需调用大型吊装设备即可完成转运与装配。安装边界方面，整套结构组合后的底部占地尺寸适配选矿车间内预留的操作工位空地，基座安装面的水平度要求与常规设备安装基准一致，无需额外做特殊地基处理；结构顶部预留了遮雨棚的安装接口，可根据厂区所在地的降雨情况加装遮雨构件；后侧围护构件预留了电缆桥架、压缩空气管道的穿入孔位，孔位高度匹配厂区现有管线的排布标高，无需额外改线即可完成水电接驳。针对石灰石厂区多尘的特点，所有构件的拼接缝均设计为企口式结构，装配后可形成迷宫密封，减少粉尘进入结构内部，同时构件外表面均做了平整化设计，无易积尘的凹槽死角，日常巡检时仅用压缩空气吹扫即可完成表面清洁，降低运维人员的清洁工作量。结构内部的空间划分也充分考虑选矿现场的操作需求，人员通道宽度满足单人携带检修工具通行的要求，控制箱安装位的高度匹配操作人员站立操作的舒适高度，储物格的分层高度适配不同尺寸备件的存放需求，没有冗余的装饰性结构，所有结构细节均服务于实际生产运维的使用需求。
