多板材拼接式钣金承载框架结构设计

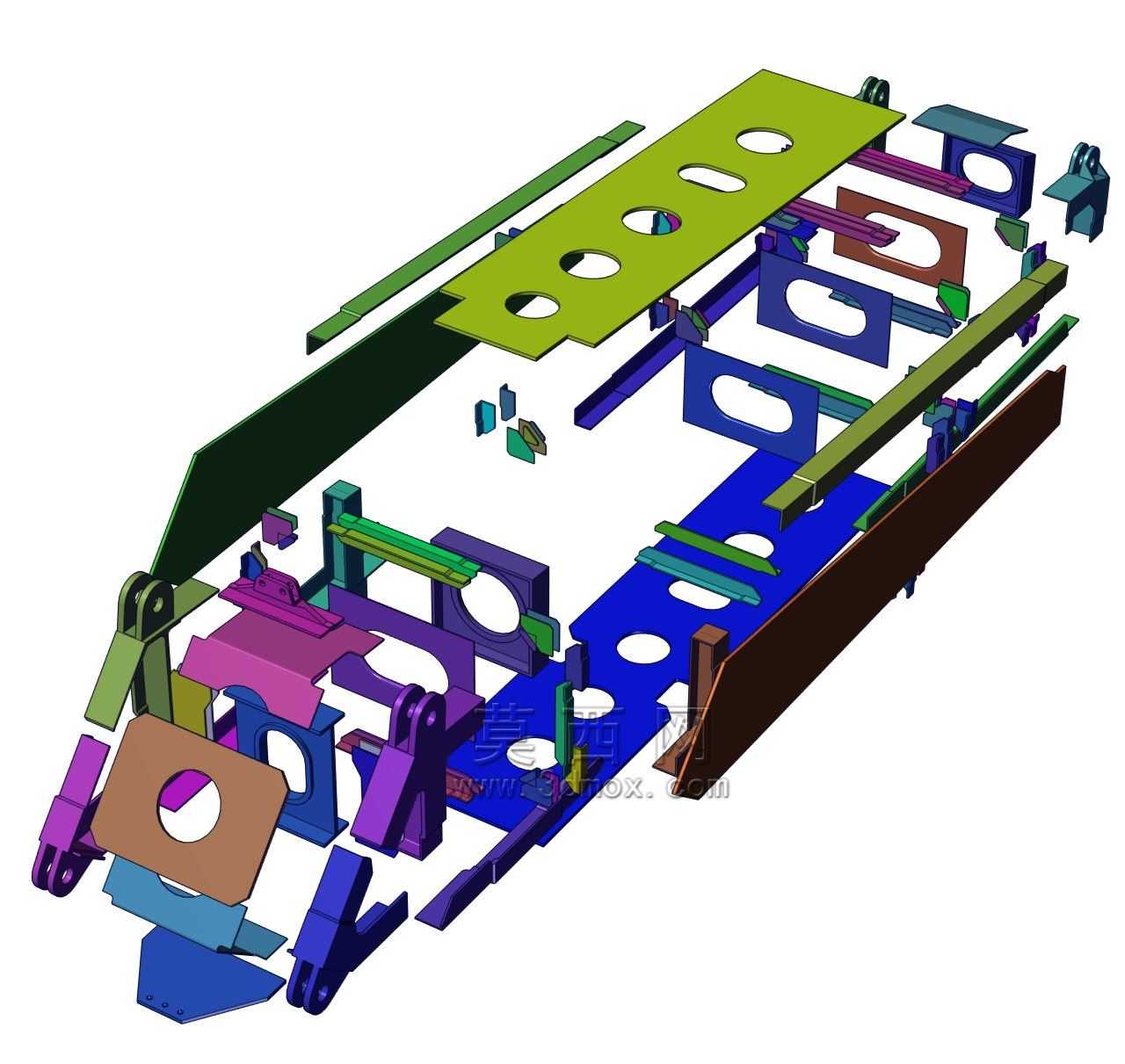

　　该钣金承载框架主要应用于各类工业设备的内部支撑场景，常见于自动化生产线工位承载架、电气柜内部安装骨架、小型设备主机身支撑结构等工况，核心作用是为设备内部的功能模块、电气元件、传动组件提供稳定的安装基准与承载支撑，同时通过分层的板材布局预留出足够的走线、散热与部件安装空间，适配多类轻型工业设备的结构搭建需求。从功能特性来看，该框架采用多块不同规格的钣金件拼接组合而成，不同颜色区分的构件分别承担不同的功能职责：顶部带规则圆孔的绿色板材为上层安装板，预留的圆孔用于固定上层功能模块，可直接通过螺栓完成组件的快速安装，孔位排布遵循通用安装间距规范，能够适配多数标准尺寸的工业元件；中部带异形镂空的蓝色板材为中层承载板，

　　异形镂空结构一方面用于减轻整体框架自重，降低材料消耗，另一方面可避让穿过框架的传动部件、管线等结构，避免安装时出现干涉问题；两侧的长条形深色构件为框架的主支撑梁，承担整体结构的纵向载荷，通过折弯工艺提升自身截面惯性矩，在板材厚度有限的前提下保障足够的结构强度，避免框架受载后出现弯曲变形；分布在框架各处的紫色、棕色小型构件为连接角件与侧安装座，用于实现各层板材与主支撑梁之间的刚性连接，同时为侧面外挂的元件提供安装点位，部分带铰接孔的角件还可用于连接可开合的检修门、防护盖板等附属结构。在设计思路上，该框架全程遵循钣金加工的工艺特性进行结构优化，所有构件均采用平板钣金下料后折弯、冲压成型，无需复杂的机加工工序，

　　能够有效降低加工成本与生产周期；各构件之间的连接全部采用螺栓拼接的方式，未设计焊接结构，既可以降低焊接变形对框架整体形位公差的影响，也方便后期的拆装维护，当某一块板材出现变形或损坏时，可单独拆卸更换对应构件，无需整体报废框架；设计过程中提前对所有构件的装配边界进行了校核，各板材的折弯边预留了足够的装配间隙，避免组装时出现卡滞问题，同时所有外露的板材边缘都设计了折弯翻边结构，既可以提升板材的结构刚度，也能避免锋利的板材割伤安装维护人员，符合工业设备的安全设计规范。从外形尺寸与安装边界来看，该框架整体为长条形矩形结构，长度方向尺寸适配多数标准柜体的内部安装宽度，宽度方向预留的安装空间能够容纳常规尺寸的电气模块与小型传动组件，

　　高度方向的分层间距根据常见元件的安装高度进行了匹配，上层与中层板材之间的间距可容纳高度在100mm以内的元件，中层与底部的空间可布置尺寸稍大的动力组件；框架底部的构件预留了与底部基座连接的固定孔位，可通过螺栓将整个框架固定在设备底座或地面基础上，安装时需要注意预留框架两侧至少20mm的操作空间，方便侧面螺栓的紧固与后期的管线接驳作业；框架整体的载荷经过核算，在静态承载工况下可承受不超过80kg的均布载荷，能够满足多数轻型工业设备的承载需求，若需要提升承载能力，可在主支撑梁内侧增加加强筋结构，无需对整体框架结构进行大幅改动。在实际应用过程中，该框架的结构具备较强的通用性，设计人员可根据具体的设备需求对各层板材的孔位、镂空形状进行微调，即可快速适配不同的安装场景，大幅缩短同类设备的结构设计周期；同时所有钣金构件的下料图都可直接导出用于激光切割加工，无需额外进行工艺补正，能够直接对接生产环节，减少设计与生产之间的沟通成本。
