铰接式运动连接支座结构设计

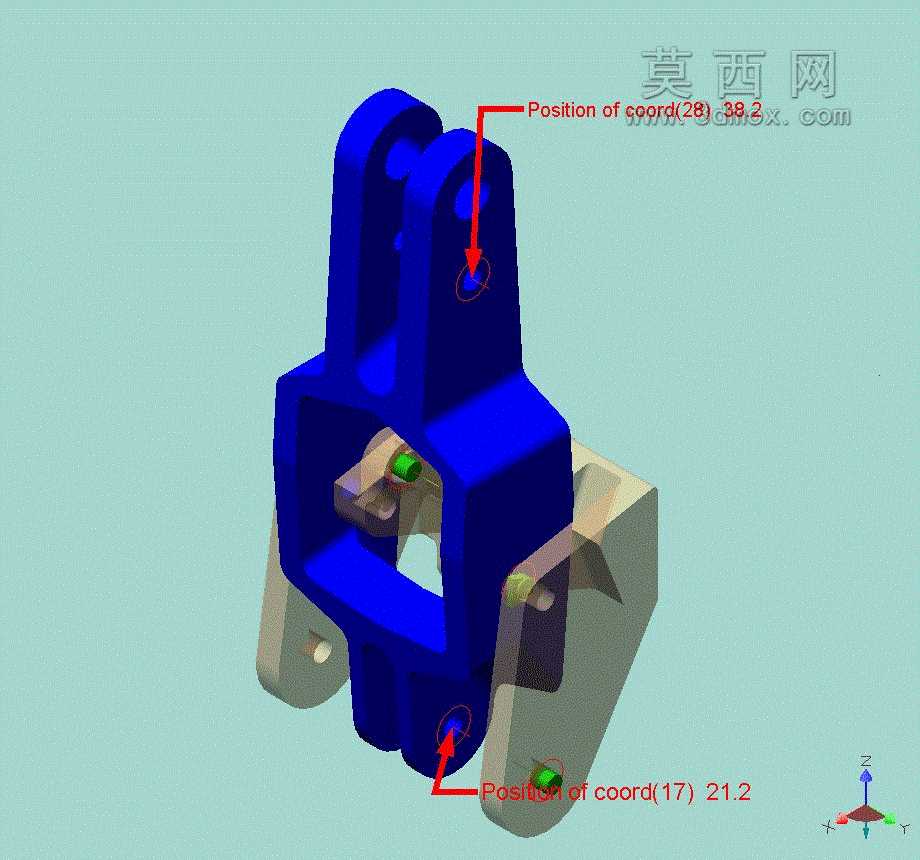

　　在各类需要实现往复摆动、角度调整的机械传动场景中，铰接类连接支座是承担载荷传递、运动约束的核心基础构件，这类构件广泛分布在工业设备的连杆传动单元、工装夹具的角度调节模块、自动化生产线的变位机构中，其结构合理性直接决定整套运动机构的运行精度、负载能力与使用寿命。本次设计的铰接式运动连接支座，采用上下分体式铰接布局，上部蓝色主体为双叉耳式铰接端，下部浅灰色构件为固定安装基座，两者通过销轴实现绕固定轴的相对转动，同时在铰接副位置设置了耐磨衬套安装位，可在长期往复摆动过程中降低接触面磨损，减少维护更换频次。

　　从实际应用场景出发，这类支座常被用在需要实现定轴摆动的工位上，比如自动化设备的挡料机构翻转支座、工装夹具的压板铰接座、输送线的导向板调节支座，也可作为小型连杆机构的中间连接节点，承担径向与轴向的复合载荷。设计过程中首先明确了安装边界的约束条件：下部基座设置了两个对称分布的安装孔位，孔位间距与孔径按照常用的M8螺栓安装规格匹配，可直接固定在型材框架或设备安装平板上，基座底部设计为平面贴合结构，安装时无需额外加工适配垫块，保证安装面的接触刚度，避免受载后出现基座翘曲变形。上部双叉耳结构的两个耳片间距按照配套铰接件的厚度预留了0.2mm的装配间隙，既保证铰接件转动过程中无卡滞，又避免间隙过大导致运动过程中出现横向窜动，影响传动精度。

　　结构设计阶段重点考量了载荷传递路径的合理性：上部叉耳承受的外部载荷通过铰接销轴传递到下部基座，再由基座的安装螺栓分散到设备主体结构上，因此在叉耳与主体连接的过渡位置全部采用圆角过渡，避免直角结构带来的应力集中问题，同时对叉耳的销轴孔位置做了局部加厚处理，提升孔位的挤压强度，防止长期受载后孔位出现椭圆变形。铰接副的位置预留了润滑脂注油通道，可在不拆解结构的情况下定期加注润滑脂，降低铰接面的摩擦系数，尤其在多粉尘的工业车间环境中，这种预留润滑结构的设计能大幅延长铰接副的无故障运行时间。

　　从运动功能实现来看，该支座的摆动角度范围通过上下结构的干涉边界做了机械限位，无需额外加装限位块即可避免转动超程，在设计时通过三维建模的运动仿真模块反复校核了极限摆动位置的结构间隙，保证在最大摆动角度下，上下构件之间仍保留1mm以上的安全间隙，避免运动过程中出现结构磕碰。尺寸设计上充分考虑了通用互换性，上部铰接孔的中心高、下部安装孔的中心距均参照行业内常用的铰接支座规格做了适配，可直接替换同规格的现有支座，无需对周边配套结构做修改，降低设备改造的成本与周期。

　　针对不同的使用工况，该结构还预留了一定的优化空间，比如在重载使用场景下，可将上部叉耳的厚度适当增加，提升抗弯截面模量；在轻载高速摆动场景下，可在铰接位置加装阻尼垫圈，减少摆动到位时的冲击振动。整个结构的壁厚设计遵循等强度原则，非承载位置的壁厚适当减薄以降低整体重量，承载位置的壁厚做加强处理，在保证结构强度满足使用要求的前提下，尽可能减少材料消耗，降低构件的加工成本。安装时只需先将下部基座通过螺栓固定在安装基准面上，再将上部铰接件与叉耳通过销轴连接，最后装入销轴端部的卡簧防止销轴轴向窜动即可完成装配，整个装配过程无需专用工装，普通装配人员即可快速完成安装调试，后期维护时只需拔出销轴即可更换耐磨衬套，维护操作十分便捷。
