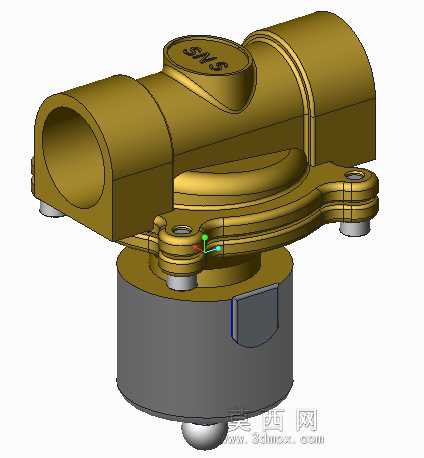

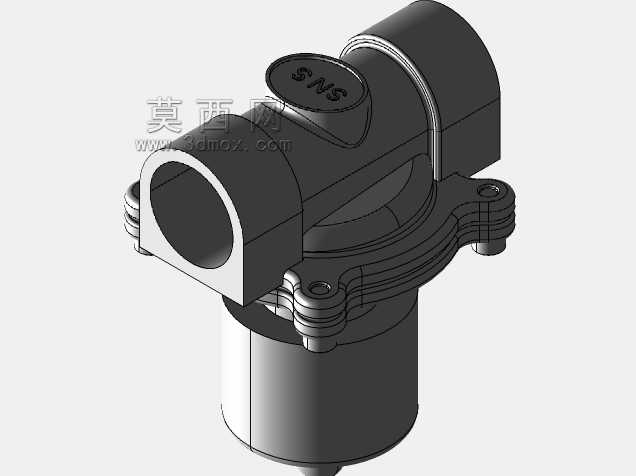

黄铜阀体常闭式流体控制电磁阀结构

　　这款电磁阀的结构设计完全围绕民用及轻工业流体管路的通断控制需求展开，主体采用黄铜锻压成型的阀体结构，适配常规中小通径的水、气类介质管路，常见应用场景覆盖家用净水设备、小型气动控制系统、暖通给排水支路、商用饮品加工设备的流体通断切换环节。从实际使用角度出发，阀体上部的流道采用等径直通设计，两端预留承插式连接位，可适配同外径的硬管或软管插接安装，安装时无需额外加装变径接头，能有效减少管路连接点的泄漏风险；下部的电磁驱动模块采用包覆式结构，线圈部分完全封装在工程塑料壳体内，可避免日常使用中溅水、积尘对线圈绝缘性能的影响，驱动模块与阀体之间通过法兰式压边配合三颗均布的紧固螺栓实现连接，密封面处预留了环形密封槽，

　　安装时嵌入对应规格的丁腈橡胶密封圈即可实现可靠密封，无需额外涂抹密封胶。设计阶段优先考虑了安装边界的适配性，整体结构的横向最大尺寸不超过两端流道接口的轴向总长度，下部驱动模块的外径小于阀体流道部分的最大宽度，在密集排布的管路组中安装时，不会与相邻管路、支架产生干涉；底部预留的三个安装支脚呈120度均布，支脚中心的安装孔可适配M4规格的紧固螺钉，既可以直接通过支脚将阀固定在设备安装板上，也可以不装固定螺钉直接通过两端管路承托固定，适配不同的设备安装空间条件。功能实现层面，该阀采用常闭设计逻辑，线圈未通电时，内部的动铁芯在复位弹簧作用下压紧密封膜片上的泄压孔，膜片上部的介质压力与下部平衡，在弹簧预紧力作用下膜片压紧主流通孔实现流道截断；

　　线圈通电后产生的电磁吸力带动动铁芯上移，泄压孔打开，膜片上部的介质快速通过泄压孔流向阀出口侧，上部压力快速下降，膜片在上下压差作用下向上抬起，主流通孔完全打开，介质即可从阀的入口端流向出口端，整个开关动作的响应时间控制在0.5秒以内，可满足频繁通断的控制需求。结构细节上，阀体顶部的标识位预留了流向箭头的模压位置，安装时可直观识别介质流向，避免装反导致的阀件失效；流道内部的转角处均做了圆角过渡处理，可减少介质流动时的紊流阻力，降低流道内部的冲蚀磨损，延长阀件的实际使用寿命；动铁芯与导套之间采用自润滑材料做衬套，长期动作过程中不会出现卡滞问题，即使在介质含有少量微小杂质的工况下，也能保证动作的可靠性。

　　建模过程中对所有配合面的公差做了合理预留，阀体与驱动模块的配合面公差控制在IT7级，密封槽的尺寸公差按照橡胶密封件的压缩量要求做了对应设置，保证实际加工生产时零件的互换性，无需额外配磨即可完成装配；所有外部棱边均做了R0.5的倒角处理，既避免加工和安装过程中锐边划伤操作人员，也能减少黄铜件表面电镀处理时的应力集中问题，提升表面处理层的附着强度。
