两轴低底座液压转向可伸缩挂车承载结构

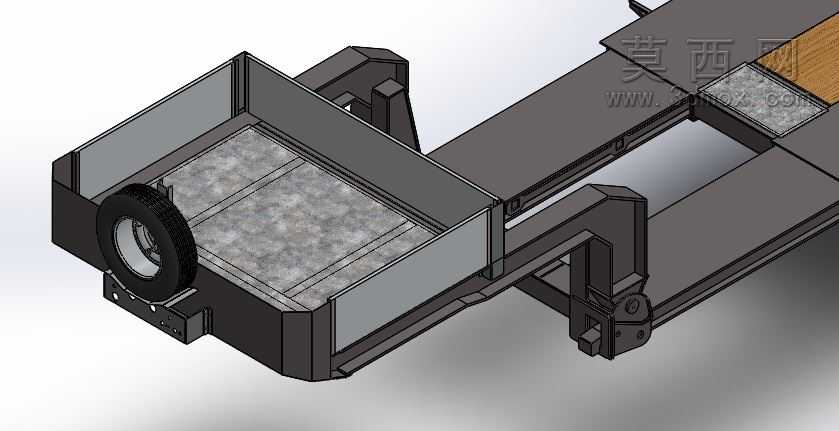

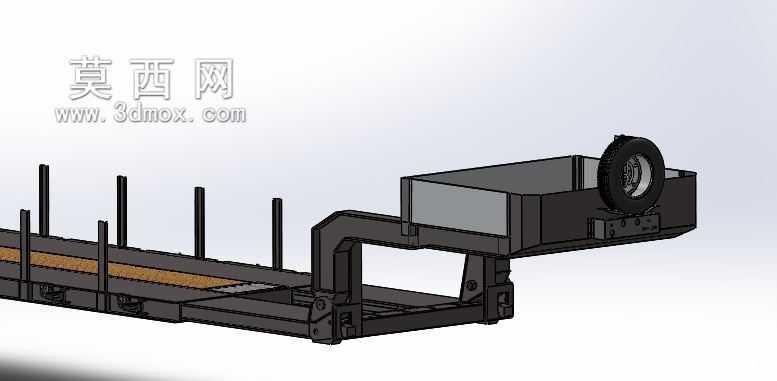

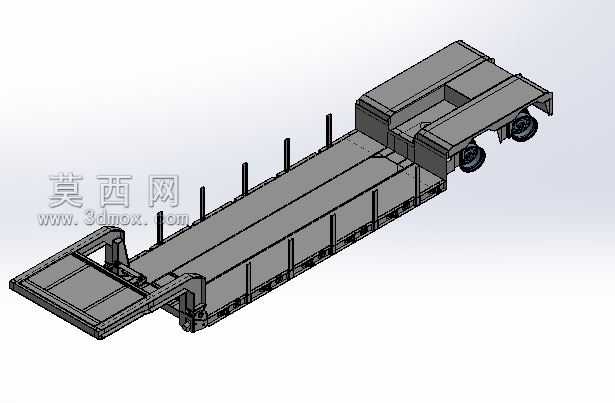

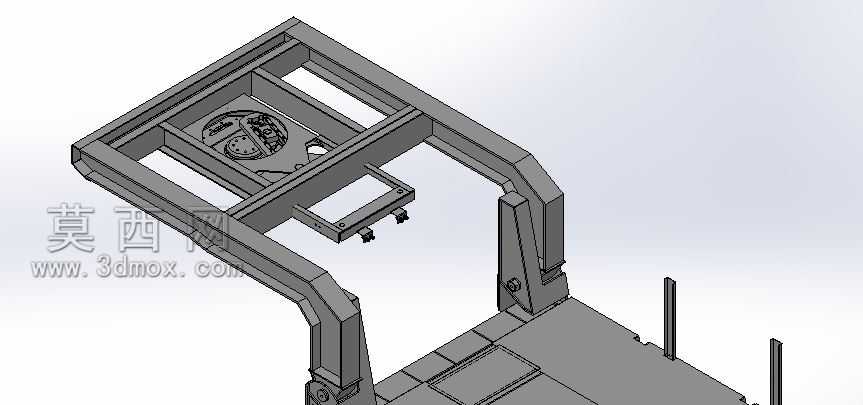

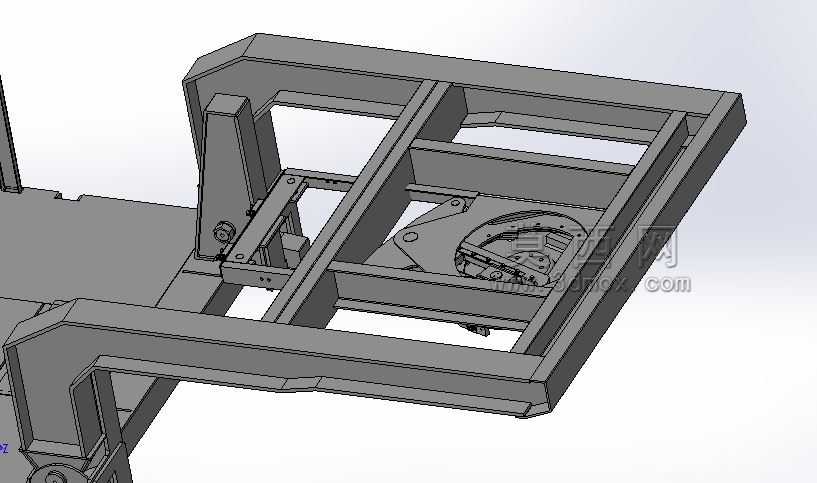

　　在大件公路运输领域，常规栏板挂车受底盘高度限制，难以满足超高设备、重型工程机械的通行限高要求，两轴低底座液压转向可伸缩挂车承载结构正是针对这类场景开发的专用承载装置。这类结构常见于风电塔筒分段、大型变压器、工程机械设备转场等运输任务中，通过降低承载台面高度，可在常规道路限高4.5米的标准下，预留更多货物装载高度空间，同时液压转向系统可缩小整车转弯半径，适配厂区、山区道路等狭窄路段的通行需求，可伸缩的车架结构则能根据不同长度的货物灵活调整承载跨度，避免货物超长带来的通行合规问题。从结构设计逻辑来看，该承载装置采用鹅颈式前端连接结构，前端预留与牵引车鞍座匹配的连接接口，连接区域做了加厚加强处理，通过箱型焊接结构分散牵引过程中的拉压载荷，

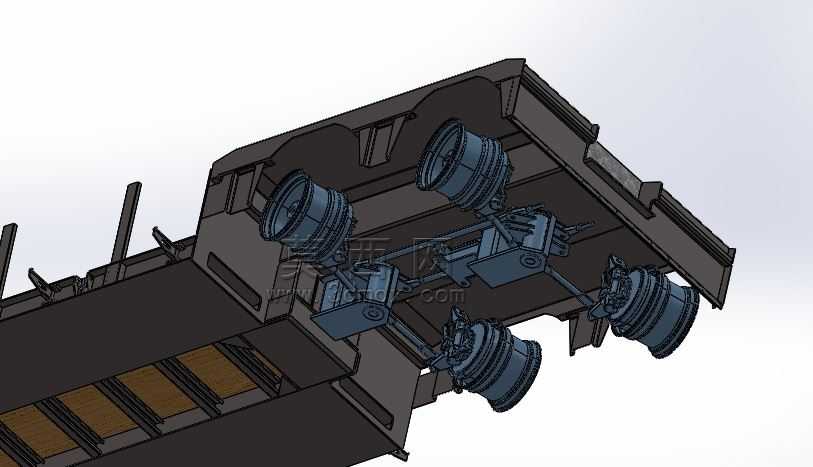

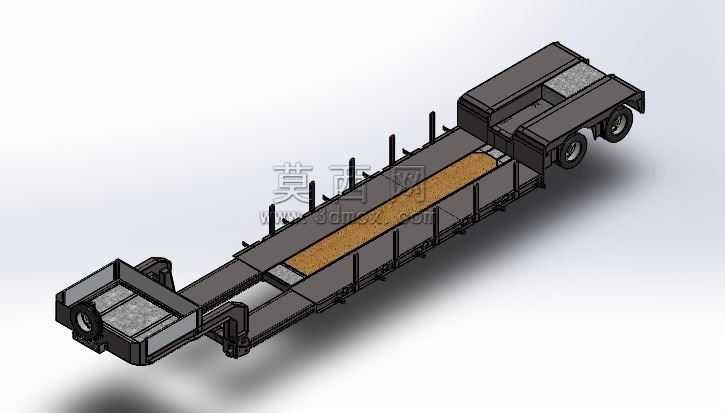

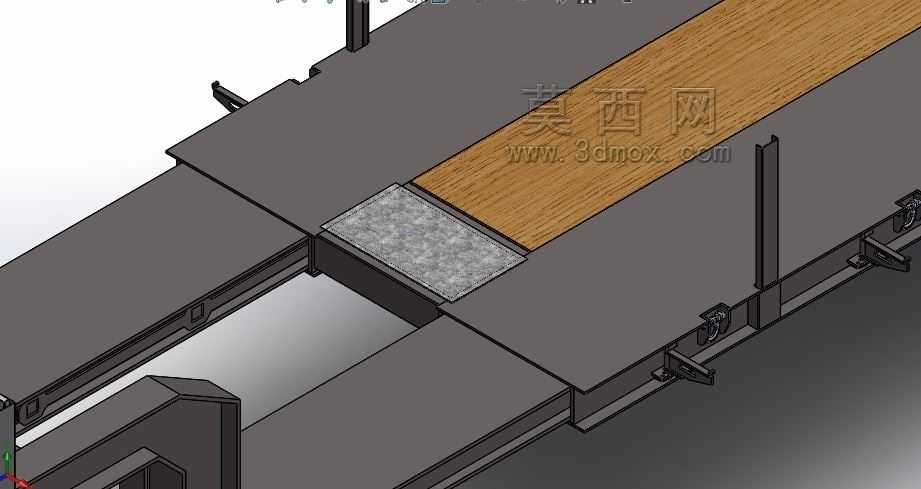

　　避免应力集中导致的结构开裂。中部承载台面采用低平板设计，车架主梁为高强度钢焊接箱型梁结构，上平面铺设防滑承载面板，两侧设置可插拔式立柱，用于固定货物防止运输过程中侧向滑移，立柱安装座采用等间距排布，可根据货物宽度灵活选择固定位置。车架的伸缩段采用嵌套式箱型梁结构，内置液压推拉油缸，伸缩过程中通过导向滑块保证两段车架的同轴度，伸缩锁止机构采用机械插销配合液压锁紧的双重结构，避免行驶过程中伸缩段意外窜动。转向系统采用全液压控制，两轴轮组均设置独立的转向油缸，通过液压管路与前端鹅颈处的转向随动机构连接，当牵引车转向时，随动机构根据牵引车的转角同步控制各轮组的转向角度，可实现更小的转弯半径，甚至支持斜行、蟹行等特殊行驶模式，

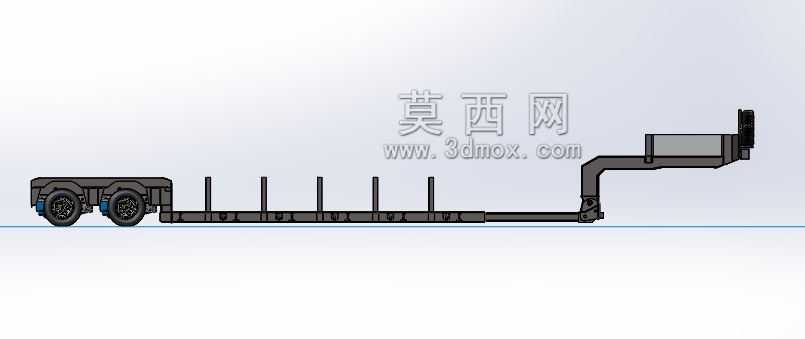

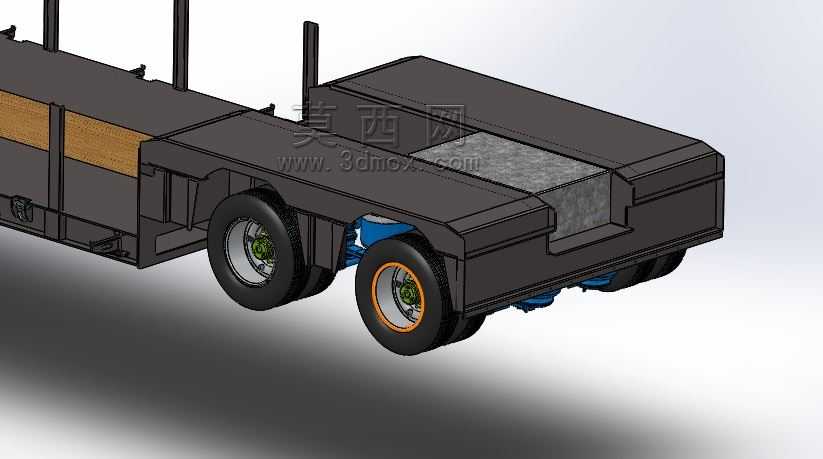

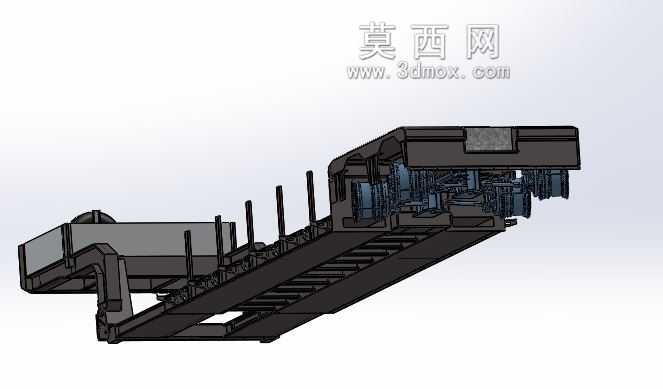

　　适配狭窄场地的装卸货对位需求。轮组采用小直径重载轮胎配合短行程悬挂结构，在保证承载能力的前提下尽可能降低承载台面的离地高度，悬挂系统采用液压平衡悬挂，可在不平路面自动调整各轮组的载荷分配，避免单轮载荷过大导致爆胎或车架变形。从安装边界来看，该结构前端连接接口的尺寸符合常规重型牵引车的鞍座匹配标准，牵引销采用标准50号或90号规格，可直接适配多数主流重型牵引车头；车架收缩状态下总长度适配常规13米低平板的外廓尺寸，完全伸出后可承载长度达20米以上的长尺寸货物；承载台面空载状态下离地高度可控制在800毫米以内，相比常规平板挂车降低约400毫米的高度空间；两侧轮组的外廓宽度符合道路运输车辆外廓尺寸标准，

　　无需额外办理超宽通行手续即可在常规公路行驶。在结构细节处理上，所有液压管路均布置在车架主梁内部的预留腔体内，避免行驶过程中被碎石飞溅打坏，同时在管路接口处设置防尘护罩，减少户外复杂环境下的杂质侵入；车架所有焊接位置均做了圆角过渡处理，避免焊接应力集中，关键受力位置还额外设置了加强筋板；轮组的制动系统采用常规气刹结构，与牵引车的气路系统直接连通，保证制动响应的一致性；车架尾部设置有可翻转的爬梯结构，方便工程机械自行开上承载台面，爬梯采用液压收放结构，行驶过程中翻转收起固定在车架尾部，不会超出外廓尺寸限制。这类承载结构的三维建模过程中，需要重点验证伸缩段的行程与锁止位置的匹配度，转向过程中各轮组的转角差是否符合阿克曼转向原理，避免轮胎异常磨损，同时还要校核额定载荷下主梁的挠度变形量，保证重载状态下车架的变形量在允许范围内，不会出现车架永久变形。对于从事专用车设计、大件运输方案制定的工程人员来说，这类结构的三维模型可直接用于结构受力仿真、运输方案模拟演示，也可作为同类型低平板挂车结构设计的参考蓝本，通过调整伸缩行程、轴数、承载吨位等参数，可快速衍生出适配不同运输场景的专用承载结构。
