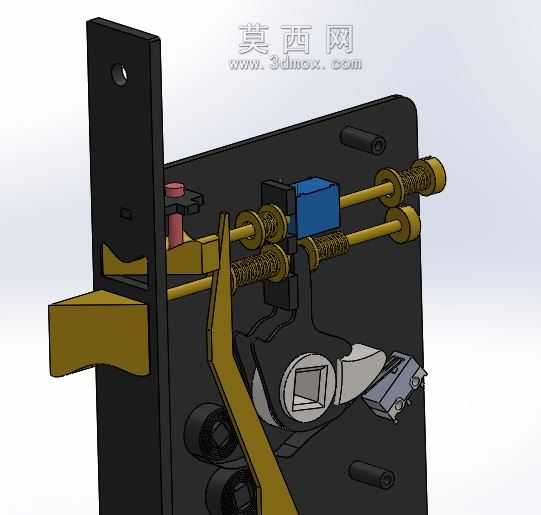

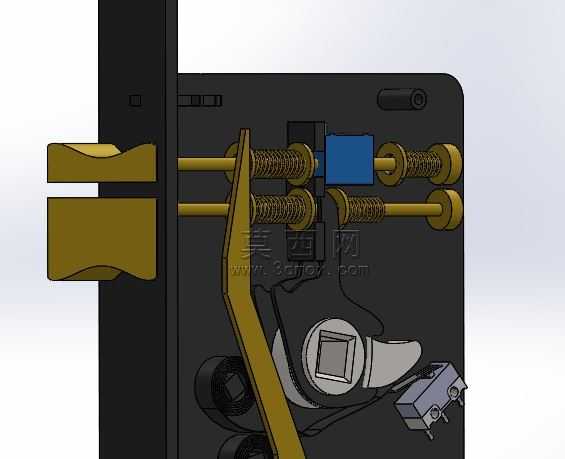

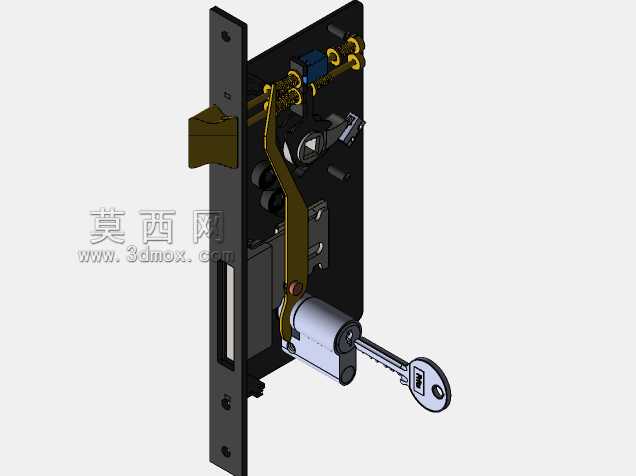

插芯式门锁内部传动结构三维设计

　　日常民用及商用场景中，门锁作为出入口管控的核心五金部件，其内部传动结构的可靠性直接决定锁具的使用寿命与使用体验，本次呈现的插芯式门锁内部结构，完整还原了锁体内部各运动部件的装配关系与动作逻辑，可直接用于锁具结构验证、五金配件选型参考以及相关教学演示场景。从实际安装适配角度来看，该锁体结构适配常规厚度40-55mm的室内木门、金属防盗门侧边安装位，整体锁壳采用冲压成型的钣金壳体作为承载基体，所有传动部件均内嵌于壳体内腔，安装时仅需在门侧开出对应尺寸的嵌装槽，将锁体整体嵌入后通过侧边固定螺丝与门体连接，同时在门内外侧对应位置开孔装配执手与锁芯即可完成装配，外露部件仅保留锁舌与执手连接位，不会额外占用门体表面空间，

　　适配绝大多数常规门洞的安装边界要求。从功能实现逻辑来看，该结构采用多根平行布置的导向光轴作为锁舌的运动导向载体，每根锁舌推杆上都套装有复位压簧，常态下弹簧预紧力推动锁舌向外伸出，实现门体关闭后的自动锁止；当执手转动或者锁芯插入钥匙转动时，动力通过底部的拨块组件传递到中部的翘板式传动拨片，拨片绕固定转轴转动时同步推动所有锁舌推杆克服弹簧力向内回缩，完成解锁动作。结构中特意设置了独立的锁止卡榫部件，当钥匙转动到锁止档位时，卡榫会卡入锁舌推杆的定位槽内，此时即使按压执手也无法推动锁舌回缩，可实现室外侧的锁闭防护，避免非授权开启。设计过程中充分考虑了各运动部件的行程匹配问题，每根锁舌的伸出量设置为12-15mm，既保证足够的锁止啮合深度，

　　避免门体受外力冲击时锁舌脱出，又控制了解锁时的回缩行程，让执手转动角度控制在45度以内，符合日常使用的操作习惯；所有滑动配合面都预留了0.1-0.2mm的装配间隙，避免长期使用后因五金件磨损、积尘导致的卡滞问题，弹簧的选型经过反复校核，预紧力设置在15-20N区间，既保证锁舌弹出时的力度足够，不会出现虚锁情况，又不会让执手转动时的阻力过大，提升日常使用的手感。结构中还集成了小型微动触发部件，可适配智能门锁的门磁检测需求，当锁舌完全伸出时触发部件给出锁止信号，可联动智能家居的门状态检测功能，拓展传统机械锁的智能化适配能力。从部件装配关系来看，所有转轴、导向轴都采用压装方式与锁壳连接，不需要额外的紧固件固定，减少了装配工序，

　　同时各传动部件之间没有复杂的异形曲面结构，绝大多数零件都可以采用冲压、车削等常规五金加工工艺生产，有效控制生产制造成本，适合批量规模化生产。在结构可靠性设计上，翘板拨片作为核心传动受力部件，采用加厚黄铜材质加工，既保证足够的结构强度承受长期反复的扳动载荷，又利用铜材质的自润滑特性，减少与钢制锁舌推杆之间的摩擦磨损，提升整体锁具的使用寿命，经过动作逻辑验证，该结构可实现超过10万次的无故障启闭循环，完全满足日常民用锁具的使用强度要求。
