三轴平板半挂货运承载装置结构设计

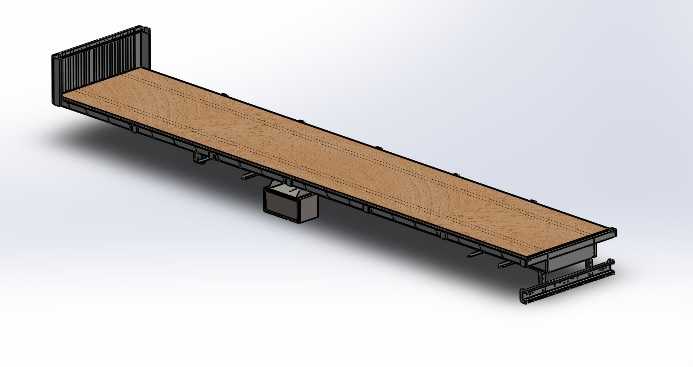

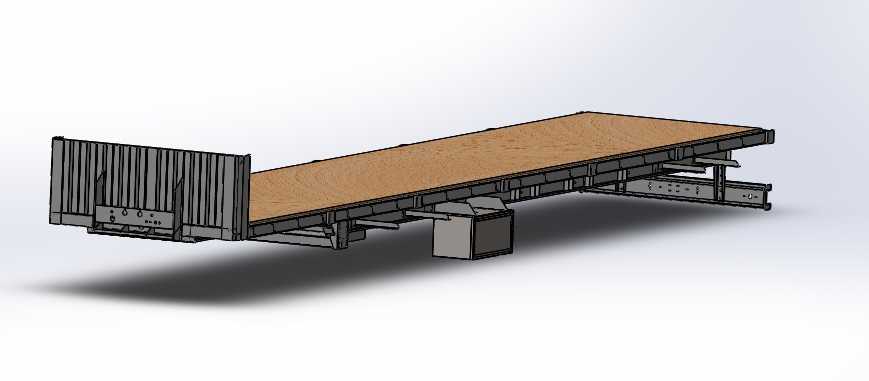

　　前端设置的竖向挡架结构，主要用于限制运输过程中货物向前窜动，避免急刹工况下货物冲击牵引车头连接部位，挡架采用矩形钢管焊接成型，表面做喷塑防锈处理，与主纵梁之间通过三角加强筋焊接固定，可承受常规货运工况下的纵向冲击载荷。行走机构采用三轴排布设计，三轴等距布置在承载台尾部区域，这种布局能够将台面载荷均匀分配到三根车轴上，符合公路货运车辆的轴荷限值要求，同时三轴布局相比单轴、双轴结构，能够承载更大的额定载荷，适配重载货运需求，车轴安装位置预留了标准的板簧悬架安装位、制动气路布置空间，可直接匹配市面主流的挂车车轴、制动系统组件，降低后期改装、维护的配件适配难度。这款三轴平板半挂承载装置，主要面向干线公路物流、大宗散杂货物中转、工程建材转运场景设计，日常作业中可适配集装箱、钢材卷材、工程机械设备、预制建材等多种货物的承载运输需求，是公路货运领域应用占比极高的挂装承载设备。从结构设计逻辑来看，整车采用低平板承载面布局，承载台面铺设防滑耐磨的木质承载垫板，垫板通过沉头螺栓与底部钢制纵梁框架固定，既能够避免硬质钢制台面与货物直接接触造成的货损，也能在货物装卸过程中提供足够的摩擦阻力，减少运输途中货物滑移的风险。

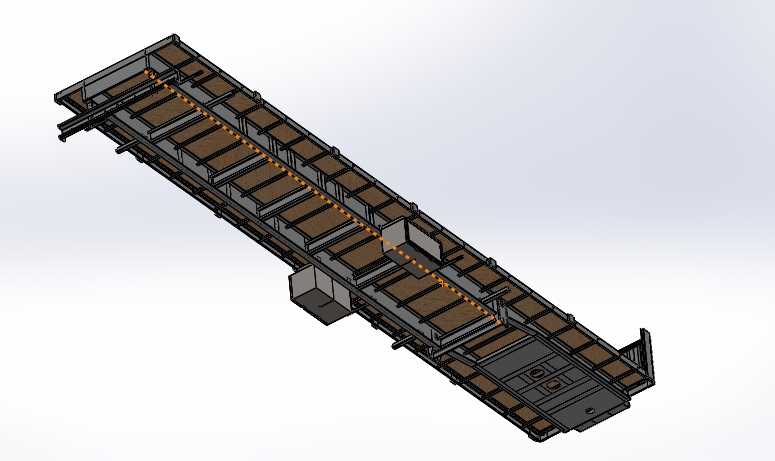

　　主承载框架采用纵梁贯通式焊接结构，两根主纵梁为变截面工字钢结构，从前端牵引销位置到尾部轴组位置，纵梁高度根据载荷分布做渐变设计，在轴组承载集中区域做腹板加厚处理，既控制了整车自重，也保证了重载工况下的框架刚度，避免长期满载行驶出现车架永久性变形。横梁采用等间距布置的C型槽钢，与主纵梁之间采用满焊连接，横梁间距根据常规货运的载荷分布设置，可均匀分散台面承载的集中载荷，避免局部载荷过大造成台面变形。牵引连接部位设置在车架前端下方，预留了标准50号、90号牵引销的安装位，可匹配不同吨位的牵引车头，牵引销安装座采用加厚钢板焊接成型，与主纵梁之间做多层加强筋补强，能够承受起步、制动、转向过程中的多向冲击载荷。

　　车架尾部设置了低位防撞梁结构，符合道路车辆安全防护标准要求，防撞梁采用矩形钢管制作，安装高度符合国标要求，可在发生追尾事故时缓冲冲击，避免小型车辆直接钻入挂车底部。侧面预留了边灯安装位、紧绳器安装座，沿车架两侧等距布置的紧绳器安装位，可方便用户在固定货物时绑扎绑带、绳索，适配不同尺寸货物的固定需求。车架下方预留了工具箱安装位、储气筒安装支架、备胎升降器安装位置，可根据实际使用需求加装对应附属配件。从安装边界尺寸来看，承载台面宽度符合公路货运车辆的外廓尺寸限值要求，三轴排布的轴距设置满足车辆转弯半径的设计要求，承载面离地高度适配常规装卸货平台的高度，可直接对接仓库月台、物流园装卸平台进行货物装卸作业，无需额外的登高过渡装置。

　　设计过程中充分考虑了不同工况的使用需求，车架整体做了抛丸除锈处理，焊接部位全部做焊渣清理、圆角过渡，避免应力集中造成的焊缝开裂问题，所有外露钢制部件都预留了防锈涂装的工艺余量，可根据使用场景做喷塑、喷漆处理，提升户外使用的抗锈蚀能力。承载台面的木质垫板采用分段式安装设计，单块垫板出现磨损、损坏时可单独更换，无需整体更换整个台面垫板，降低后期维护成本。车轴安装位置的车架部位做了局部加强，采用双层钢板叠焊结构，可承受颠簸路面带来的交变冲击载荷，避免长期使用出现轴位部位车架开裂的问题。制动系统的气路管线沿车架内侧预留的走线槽布置，可避免管线外露被飞溅的碎石击打损坏，同时也方便后期检修时梳理管线。电气线路同样采用穿管布置的设计，所有接线部位预留了防水接插件的安装位置，可适配挂车的示宽灯、刹车灯、转向灯等电气组件的安装需求。这款半挂装置的结构设计充分兼顾了承载能力、自重控制、维护便利性三个核心需求，没有冗余的结构设计，所有部件的选型、结构的排布都围绕货运场景的实际使用需求展开，可直接用于同类型半挂车的结构参考、改装设计以及三维装配校验。
