暗门小内箱机械水平孔锁保险柜结构

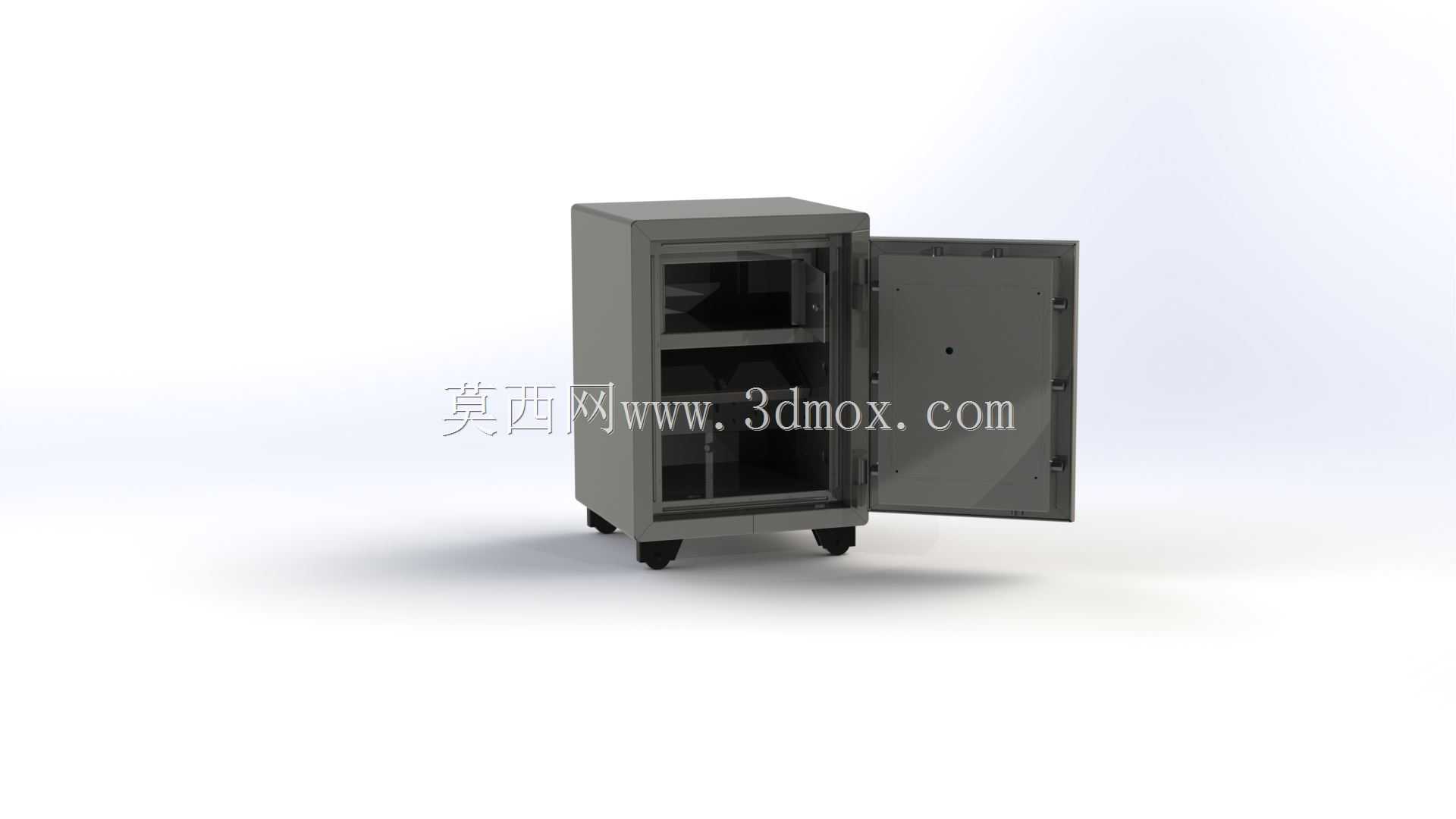

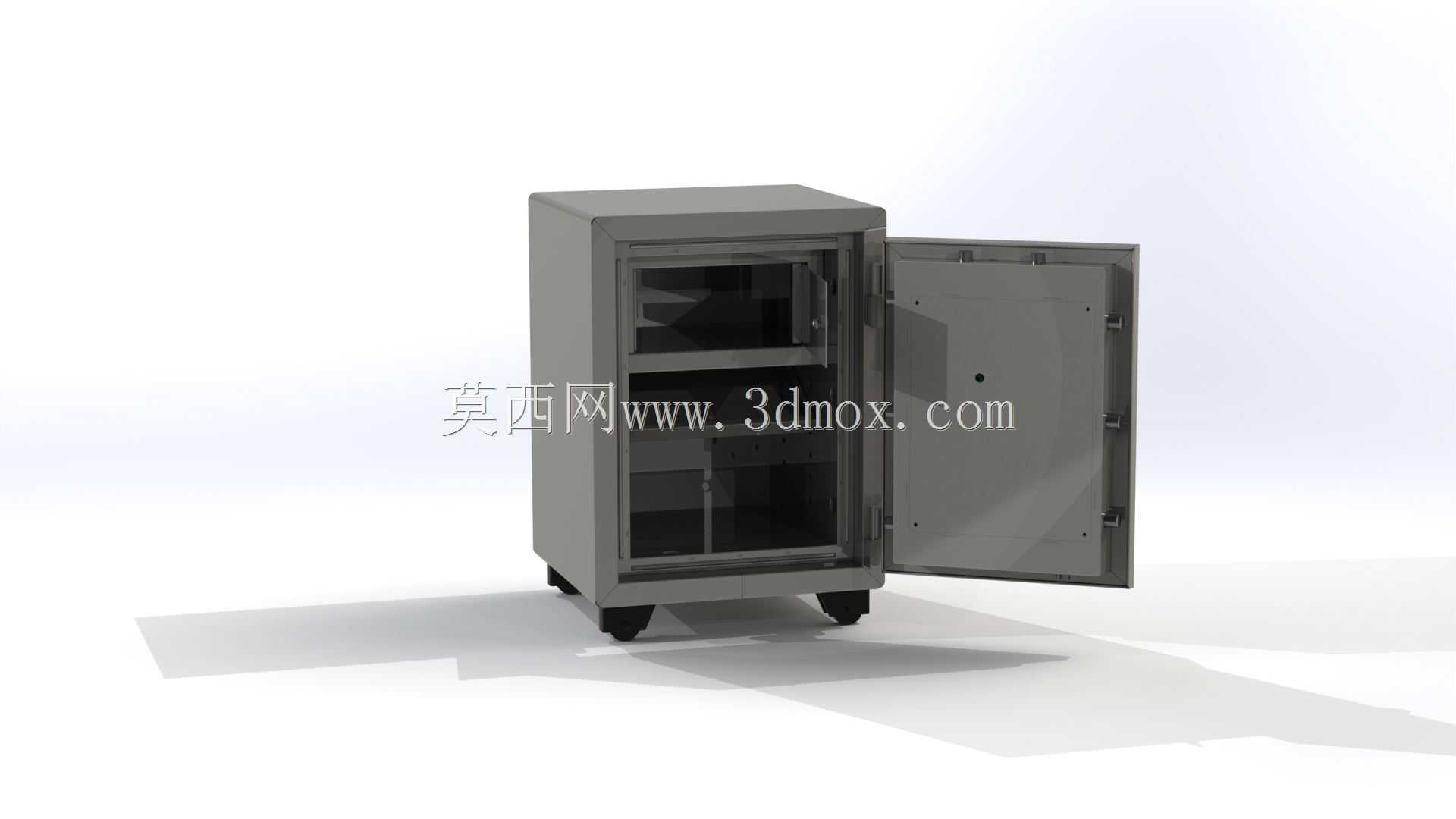

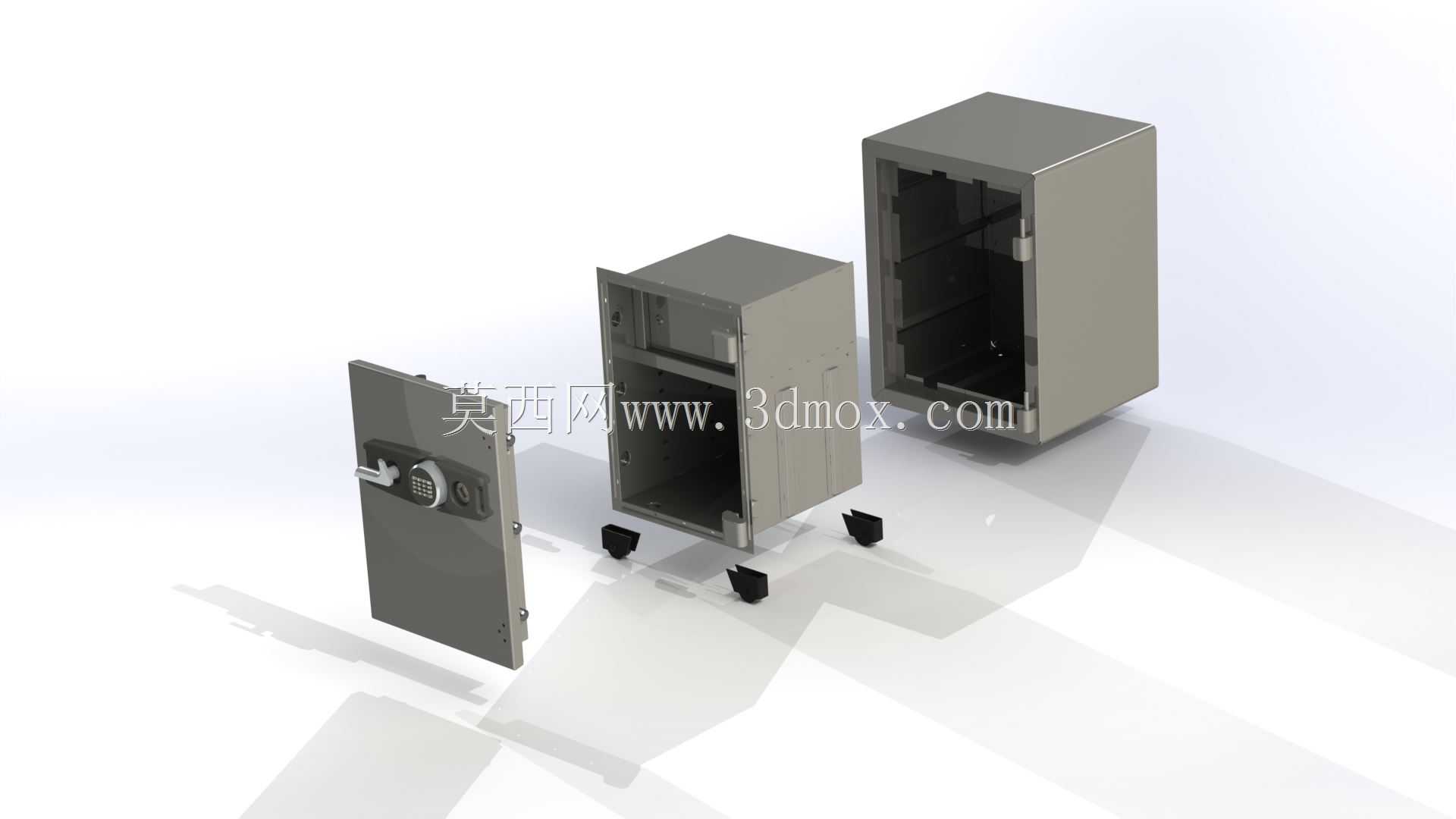

　　这套保险柜结构以常见立式金属柜体为载体，重点呈现门体开启后内部储物空间与门板背面锁控机构的布置关系。柜体采用钣金折弯、焊接和加强折边思路形成封闭箱体，内腔设置水平隔板，将储物区域分成上下多层，便于文件、贵重物品或小型工装件分区存放。门板通过侧边铰链与箱体连接，开启后可直接观察到锁舌传动、连杆导向、限位块和安装板的相对位置，适合用于安全箱、储物柜、特种设备防护门等机构方案的结构参考。

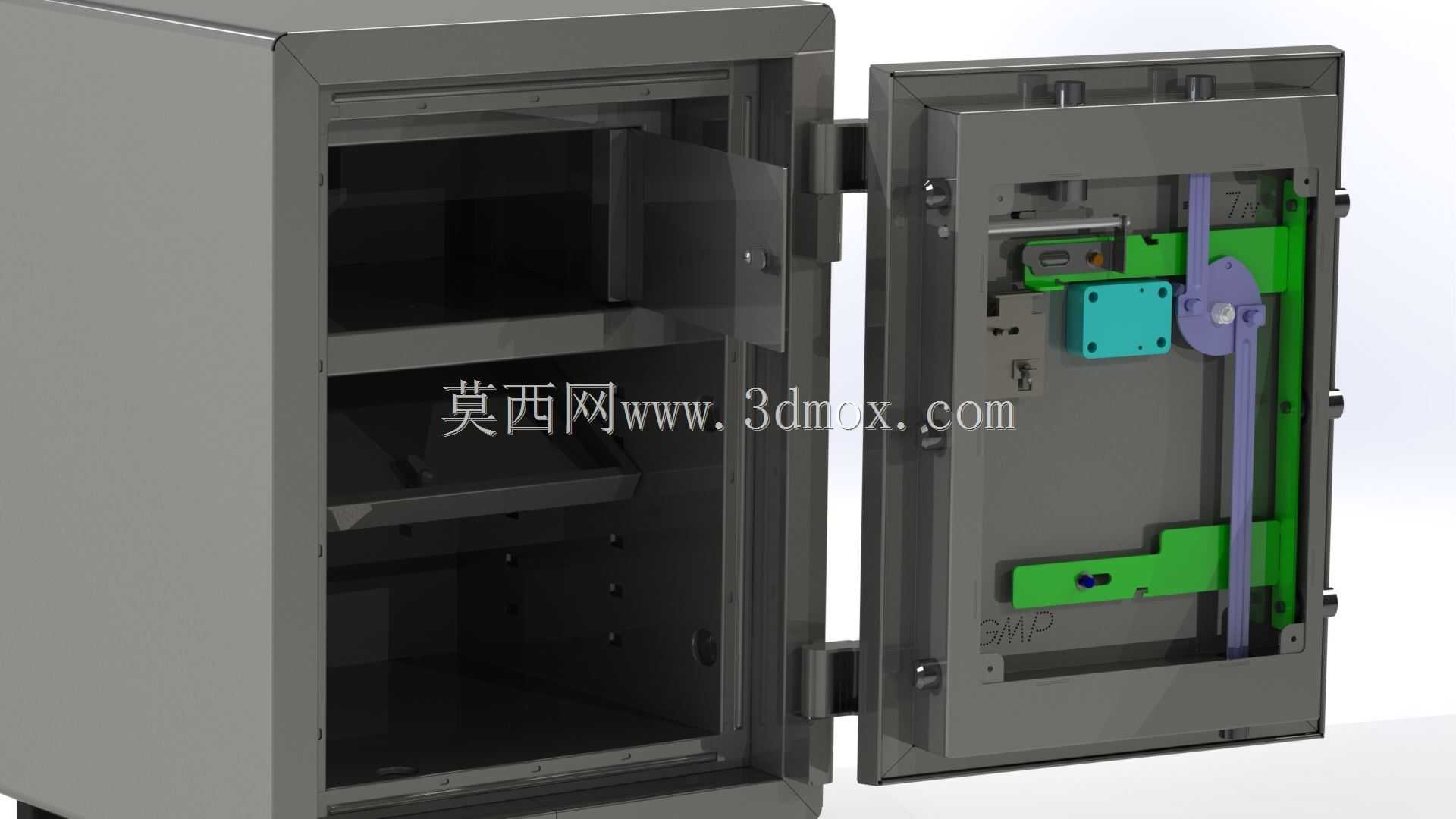

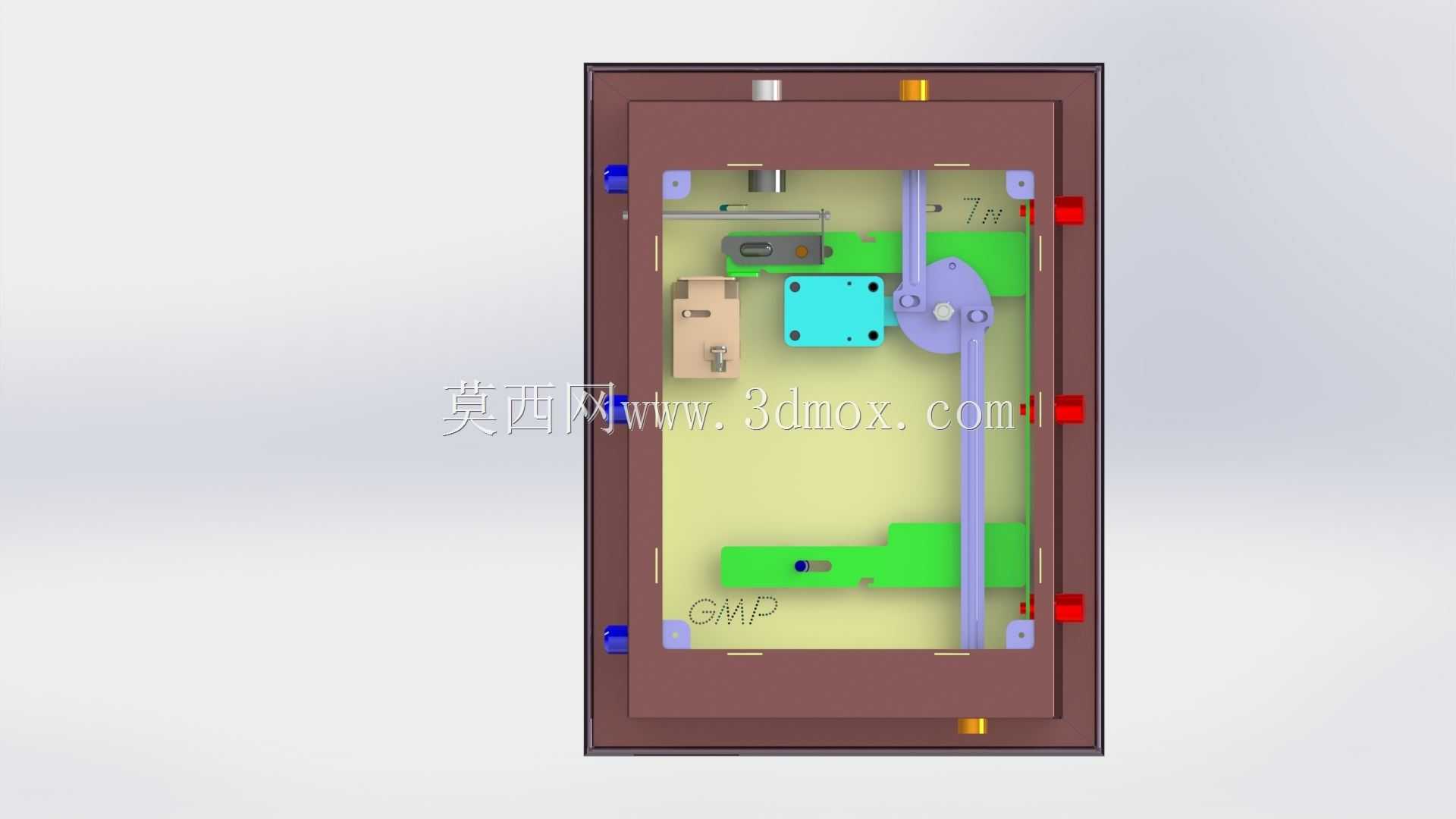

　　从实际使用场景看，这类产品并不只追求外观封闭，更需要在有限门板厚度内完成多点闭锁、运动避让和维修装配。门板背面的绿色构件承担主要安装与传动支撑，紫色竖向杆件用于传递上下锁止动作，青色组件则体现局部铰接或滑块连接位置。机构运动时，手动输入件带动转盘或摆臂，摆臂再推动竖向连杆，使锁舌沿导向区域伸出或收回。设计中需要保证连杆在全程运动中不与门板加强筋、螺栓、铰链侧边界发生干涉，同时让锁舌进入箱体扣合位后具有足够搭接量。

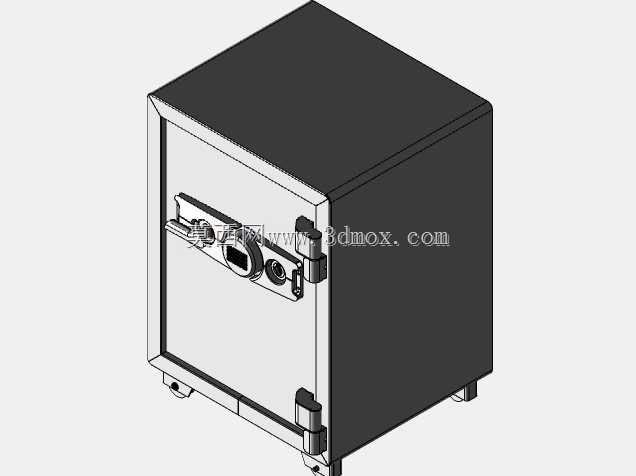

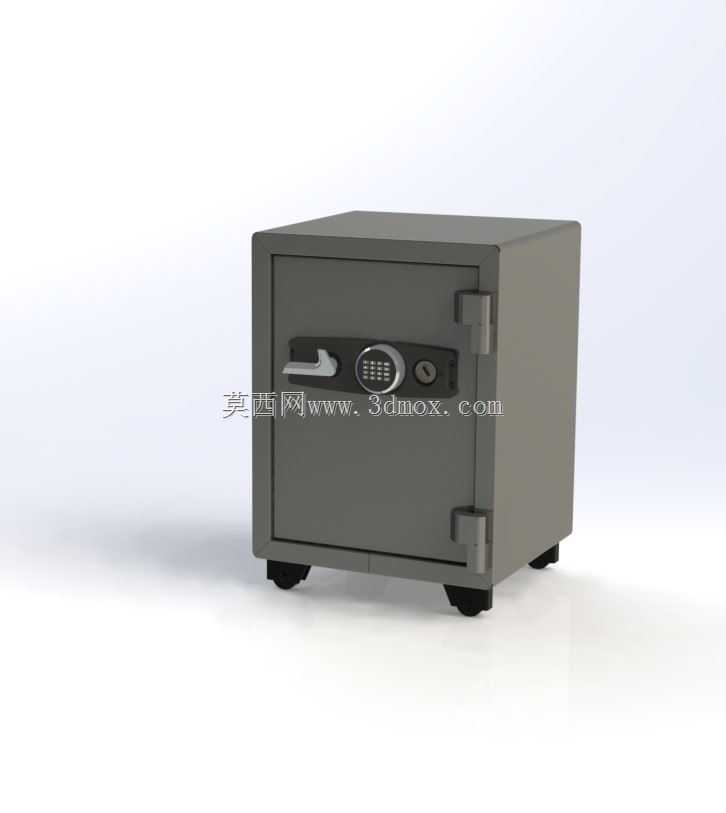

　　柜体外形接近直立长方体，正面开口尺寸决定门板密封和防撬边界，侧板、顶板、背板通过折边形成刚性框架。内部隔板不宜只按均布载荷摆放，应结合存放物重量在侧板上设置支撑折边或点焊托条，避免隔板受载后产生明显挠度。门板侧的铰链轴线需与箱体开口保持平行，铰链附近还要预留焊接热变形和装配调节余量；若门体较高，单点铰链容易造成门端下垂，通常需在上下方向分散布置支承点。

　　锁控机构的设计思路偏向“门板集成化”：所有传动件集中安装在门背基板上，箱体侧只保留锁舌扣合、限位和加强结构。这样有利于门板组件单独预装、调试和维护，也能减少总装时在狭小箱体内调整连杆的难度。基板上的异形开孔、折弯边和螺栓固定位需要兼顾刚度与轻量化，过薄的安装板会在锁舌受力时产生弹性变形，导致开闭卡滞；过度加厚则会增加门体重量，对铰链和搬运都不友好。

　　安装边界方面，模型可用于检查门体开启角度、铰链附近间隙、锁舌伸出长度以及内部隔板与门背机构的安全距离。柜门关闭时，门背突出零件不能碰撞柜内前沿物品；门体全开时，连杆和摆臂应停留在机械限位范围内，避免越过死点或与侧板摩擦。对于需要后续增加电子锁、密码盘、报警器或遮挡内饰板的方案，还应在门背预留走线空间和固定孔位。整体结构强调钣金箱体刚性、锁具传动可靠性与装配维护便利性之间的平衡，适合作为安防储物设备机械结构深化设计的参考。
