3mm厚薄板装配型小铰链结构设计

　　日常做设备护罩、小型机箱、轻型检具的翻盖结构时，最容易踩的坑就是选的铰链要么太厚挤占内部安装空间，要么转轴间隙过大用久了翻盖晃量超标，要么合页卷边强度不够，多次开合后出现卷边开裂的问题。这次做的这款3mm厚度的小铰链，就是针对这类轻型铰接场景做的适配设计，完全围绕薄板类安装基面的使用需求做结构优化。

　　先从实际安装场景说，这类小铰链最常用的地方，就是1.5-3mm厚的钣金设备护罩、铝合金型材框架的小型检修门、桌面小型工装的翻盖定位结构，还有非金属材质的设备外壳铰接部位，这些场景的共同特点是安装基面厚度不大，单扇铰接件的重量通常在5kg以内，开合频率不算极高，但要求开合顺畅无卡滞，长期使用不能出现明显的轴向窜动。很多标准合页用在这类场景里，要么是合页页片厚度超过安装板，固定后突出基面太多影响外观，要么是转轴的配合间隙留得不合理，低温环境下或者有少量粉尘进入的时候就会出现开合卡涩。

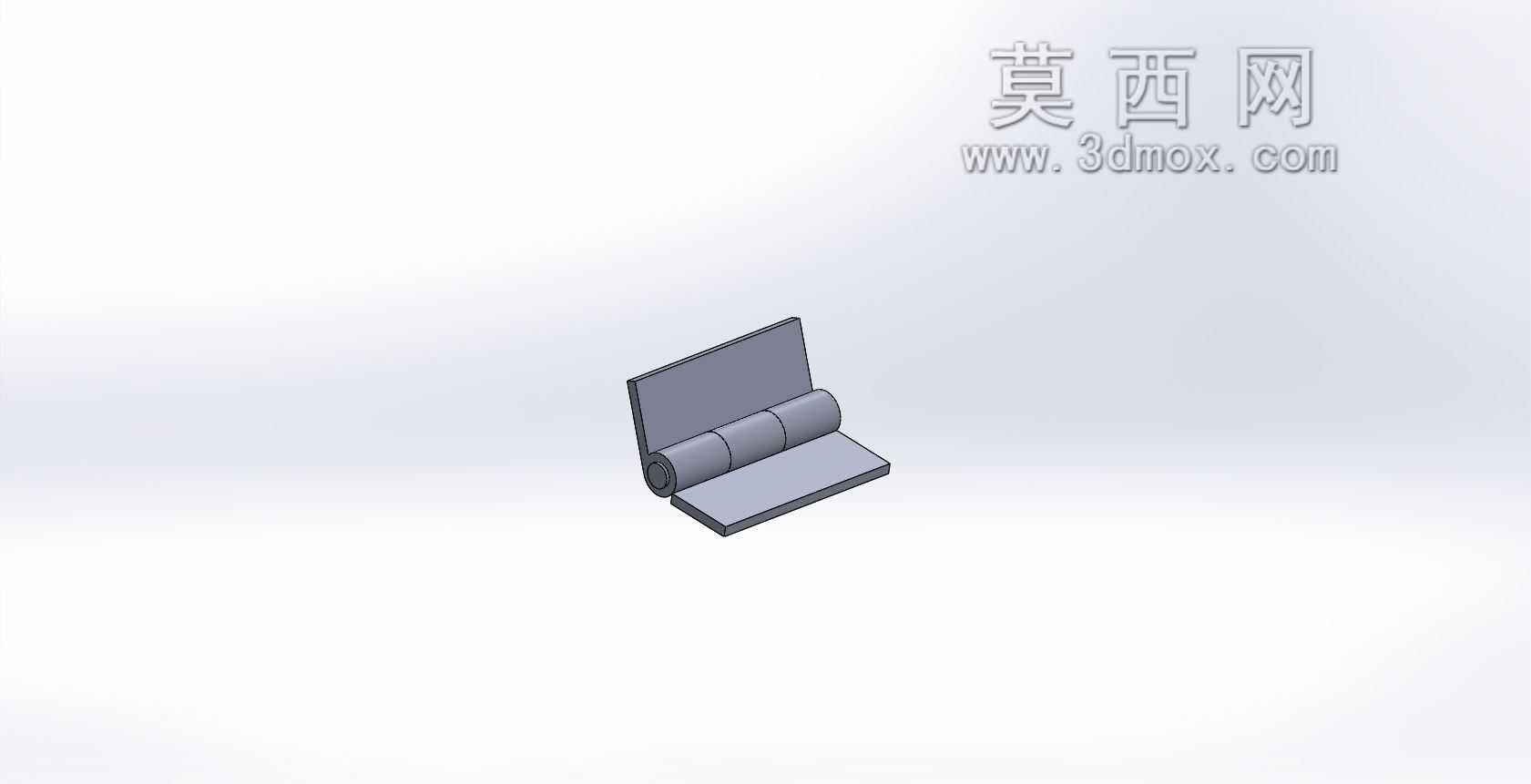

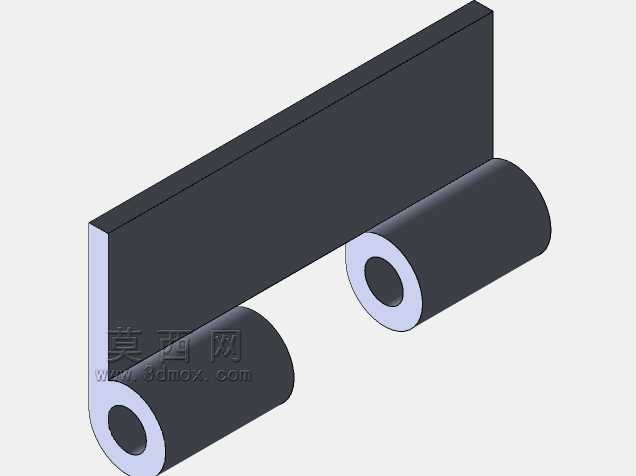

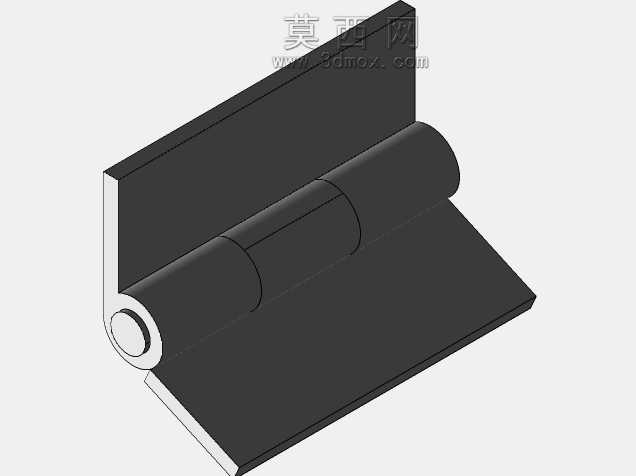

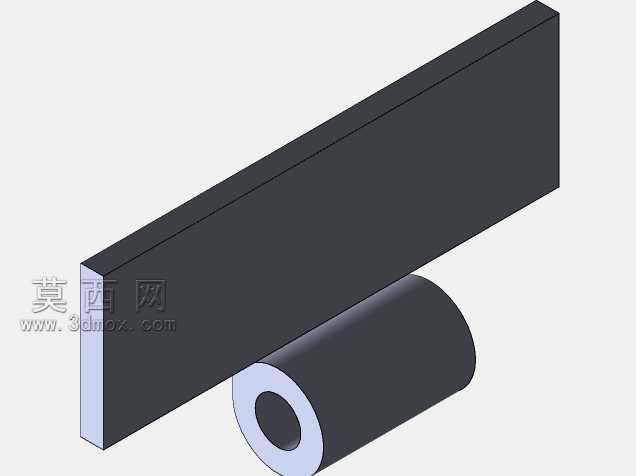

　　设计的时候首先卡的是安装边界尺寸，整体页片厚度控制在3mm，两个页片分别对应安装的两个部件，卷边部分做了三段式的卷圆结构，不是通长整卷的设计，这样做的好处是既保证了转轴的配合长度，避免开合过程中出现页片偏摆，又能减少卷边加工时的材料变形，整根转轴贯穿三段卷边，两端做轻微的铆压收口，不会出现转轴脱出的问题，同时卷边和转轴之间留了合理的配合间隙，不需要额外添加润滑脂也能保证顺畅开合，即使有少量浮尘落在铰接位置，也不会出现卡滞的情况。

　　页片上的固定孔做了沉头设计，适配常用的十字沉头螺丝，安装后螺丝头完全埋入页片表面，不会突出刮碰周边部件，孔位的间距也是按照常用的薄板安装尺寸做的适配，不管是钣金件上直接攻丝，还是用拉铆螺母固定，都能直接匹配孔位，不需要现场二次打孔调整。两个页片的开合角度做了限位设计，最大开合角度可以到180度，完全打开后两个页片可以保持齐平，不会出现转轴位置干涉导致打不开的情况，闭合状态下两个页片的贴合面间隙控制在0.1mm以内，不会出现闭合后两边错位、缝隙不均匀的问题。

　　从结构强度上考虑，3mm的页片厚度选用常规的冷轧钢或者304不锈钢材质都能满足使用需求，卷边位置在建模的时候特意做了卷边内侧的圆角过渡，避免折弯卷圆的时候出现应力集中，长期开合受力的时候不会在卷边根部出现裂纹。之前做同类结构的时候试过用2mm厚的页片，在频繁开合的场景下，页片靠近卷边的位置容易出现轻微的弯折变形，导致翻盖闭合后密封不严，这次把厚度提到3mm，同时在页片和卷边衔接的位置做了微小的加强过渡，既不会增加太多整体重量，又能把页片的抗弯折强度提升40%以上，完全覆盖轻型铰接场景的负载需求。

　　实际装配的时候，这个铰链不需要额外的工装辅助，两个页片分别对准安装面的孔位，拧上固定螺丝就能完成安装，转轴部分是预装完成的，不需要现场组装销轴，能节省不少装配时间。针对不同的使用场景，如果是用在有防腐需求的设备上，直接把材质换成304不锈钢就能满足户外或者潮湿环境的使用要求，如果是普通室内设备使用，用冷轧钢做表面喷塑处理就足够，成本也能控制在很低的水平。

　　很多设计新手做轻型铰接结构的时候，容易直接选大尺寸的工业合页，不仅增加不必要的成本，还会因为合页尺寸过大，导致安装位置需要预留更多的空间，甚至会和周边的结构件出现干涉，这款小铰链的整体尺寸非常紧凑，安装的时候只需要在两个铰接部件上预留出页片的安装位置就行，卷边部分的外径也做了控制，开合过程中卷边不会突出到安装基面的内侧，不会碰到设备内部的线束或者其他元器件。

　　另外在建模的时候，整个装配体的配合都是按照实际加工公差做的设定，转轴和卷边的配合选用间隙配合，页片的固定孔位置公差按照钣金加工的常规精度设定，实际加工出来的零件不需要额外修配就能顺利装配，不会出现因为公差累积导致装不上、开合卡滞的问题。页片的边缘都做了微小的倒角处理，安装的时候不会划伤操作人员的手，也不会刮破安装时用到的密封胶条。

　　这类小铰链虽然是非常基础的机械零部件，但在很多轻型设备、工装夹具、机箱机柜上的用量非常大，结构设计上的微小优化，就能给后续的装配、使用环节减少很多麻烦，比如之前用过的一些廉价合页，转轴的铆压力度控制不好，要么铆太死开合费劲，要么铆太松用一段时间转轴就窜出来，这款结构在设计的时候就考虑了铆压工艺的余量，卷边的内径和转轴的直径差控制在合理范围，铆压后既能保证转轴不会窜动，又能保持灵活的转动状态，长期使用的磨损量也非常小，正常使用场景下不需要做额外的维护。
