4毫米厚承重型工业合页结构设计

　　在工业柜体、重型设备防护门、户外金属箱门、大型工装防护结构的铰接场景中，普通薄型合页往往难以承受高频开合带来的载荷冲击，也无法适配大重量门板的长期承重需求，4毫米厚度的重型铰接件正是针对这类工况开发的连接部件。这类铰接件的核心作用是实现两个相对转动构件的稳定连接，既要保证开合过程的顺畅无卡滞，也要在长期承重状态下不出现形变、松脱、转轴窜动等问题。

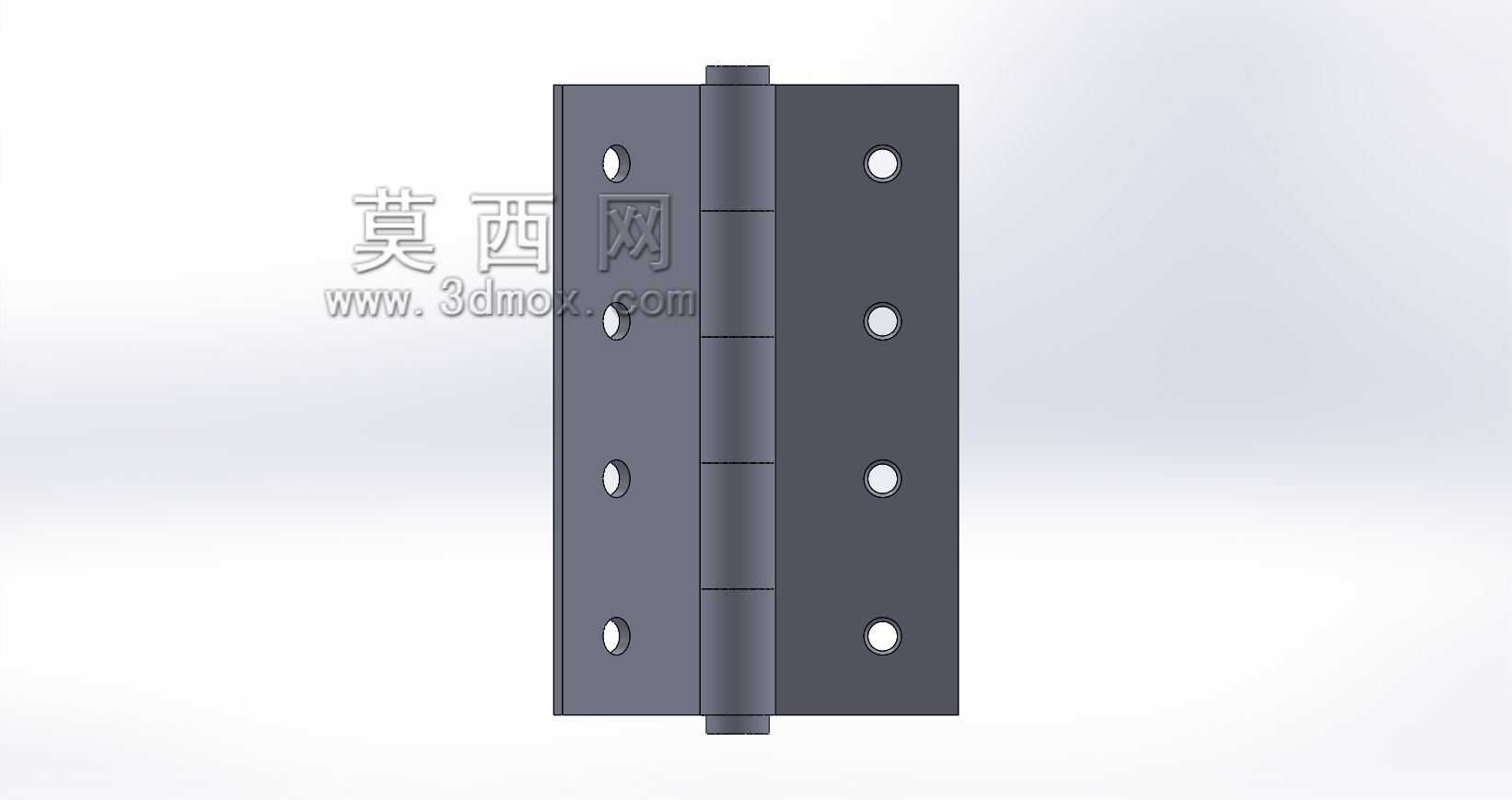

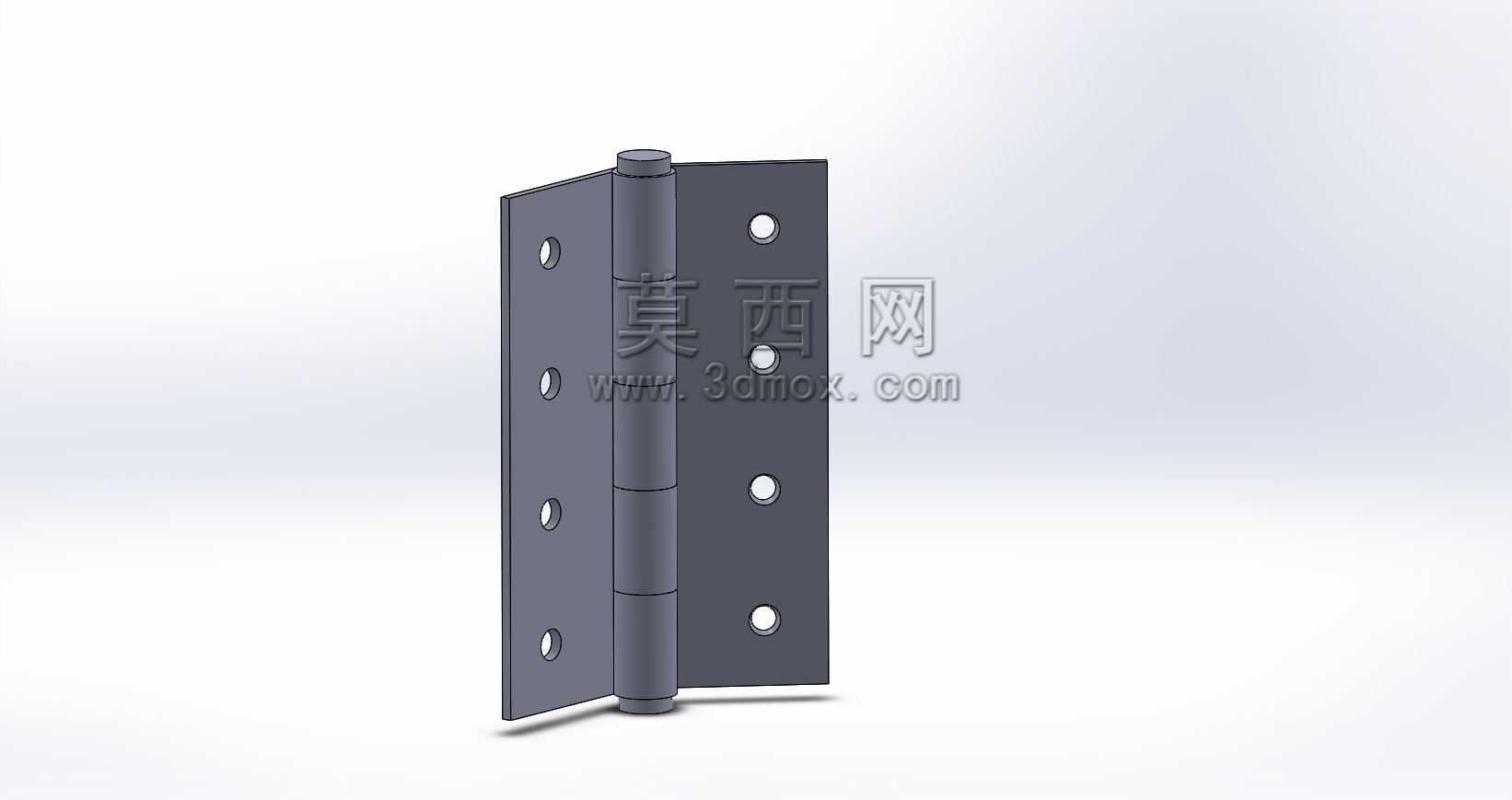

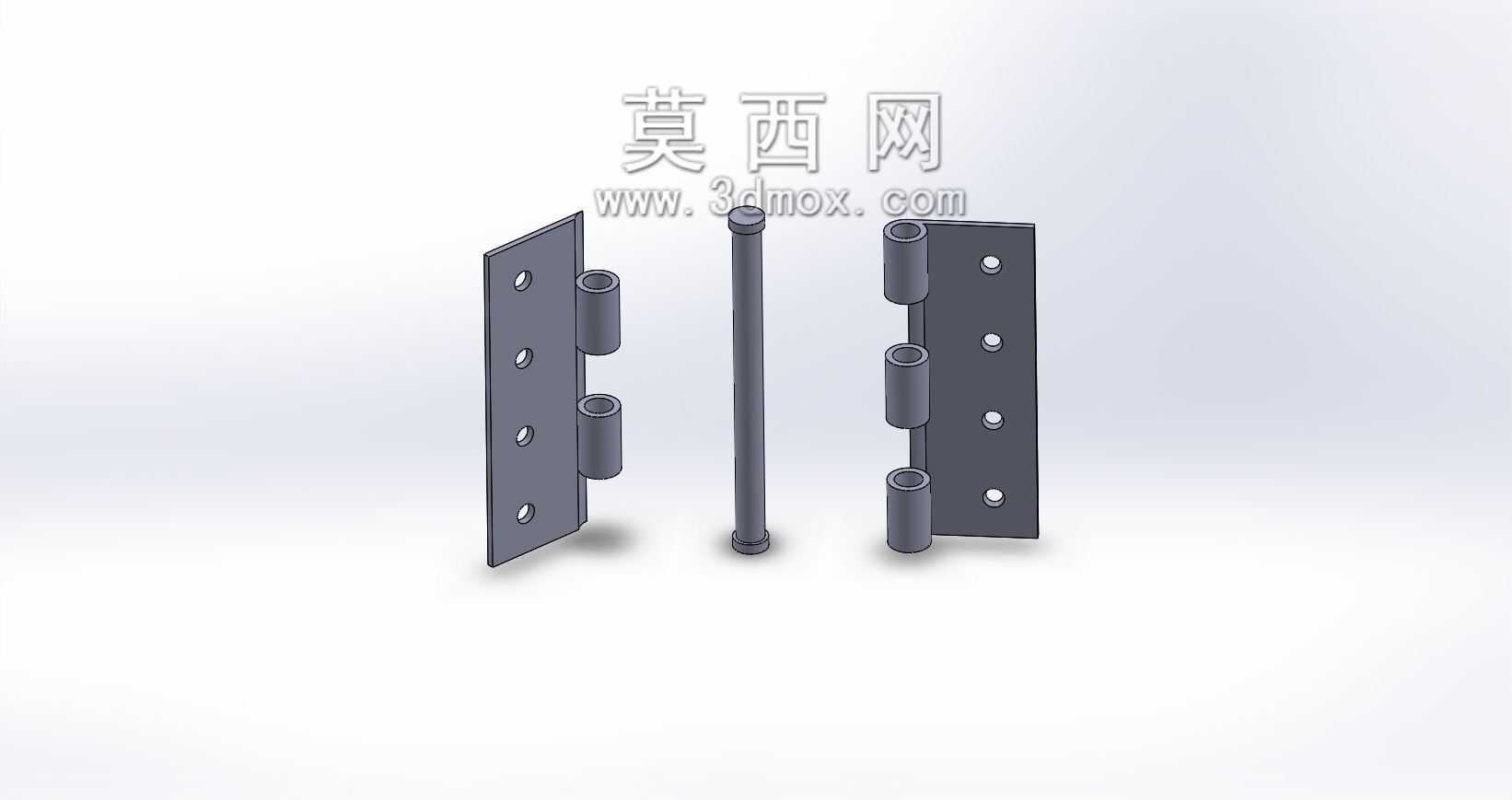

　　从结构设计逻辑来看，这款铰接件采用分体式双页片配独立转轴的结构，两个页片分别通过螺栓孔与待连接的两个构件固定，页片上的筒状卷边同轴对齐后穿入整根转轴，形成稳定的转动副。页片主体采用4毫米厚度的金属板材加工，相比常规2-3毫米厚度的民用合页，截面抗弯模量提升明显，能够承受更大的径向载荷与开合冲击力，避免页片在重载下出现弯折变形。页片上的固定孔位采用等间距排布，孔位尺寸适配常规的螺栓安装规格，安装时可以根据门板的实际承重需求选择对应数量的固定点，保证连接强度冗余。

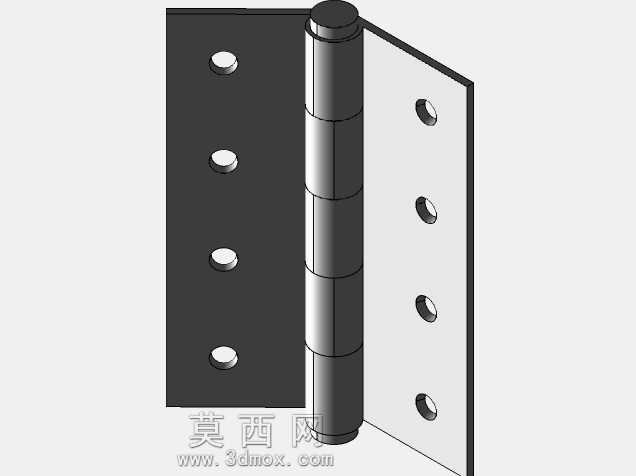

　　设计过程中需要重点控制卷边的同轴度公差，三个卷边分别布置在两个页片上，单侧页片的卷边保持同轴，穿入转轴后整体转动间隙控制在合理范围，既不会因为间隙过大导致开合过程晃荡，也不会因为间隙过小出现转动卡涩、磨损加剧的问题。转轴采用通长的圆柱结构，两端没有额外的铆接堵头，装配时可以从一端直接穿入，降低装配难度，同时转轴的直径与卷边内径匹配，保证转动过程中接触面均匀受力，避免局部应力集中导致的卷边开裂。

　　从安装边界来看，这款铰接件的页片宽度、卷边突出高度都经过适配性设计，安装后两个页片贴合固定面时，转动过程中不会与门板侧边、门框安装面发生干涉，开合角度可以达到常规防护门所需的90度以上转动范围，部分安装场景下通过调整页片固定位置，还可以实现更大角度的开合需求。在实际选型应用中，需要根据门板的重量、开合频率、使用环境的腐蚀等级匹配对应的表面处理工艺，比如户外使用场景需要做镀锌或者喷塑处理提升防锈能力，室内工业设备场景可以采用常规发黑处理降低成本。

　　这类重型铰接件的应用场景覆盖范围很广，除了常见的工业电气柜、设备防护门之外，在大型仓储货架的检修门、物流周转箱的侧开结构、小型机械设备的检修舱门、户外金属配电箱的箱门连接中都能用到。相比普通合页，它的抗疲劳性能更好，在每天数十次甚至上百次的高频开合工况下，依然能保持稳定的连接精度，不会因为长期磨损导致门板下沉、密封面错位等问题。建模过程中需要重点关注页片与卷边的连接过渡结构，在卷边与页片的衔接处做合理的圆角过渡，避免应力集中导致的受力断裂，同时固定孔位的沉头设计也需要匹配对应螺栓的头型，保证螺栓安装后表面平整，不会突出页片表面影响贴合度。

　　在实际装配调试时，需要先将两个页片分别固定在门框和门板上，对齐卷边的同轴度后再穿入转轴，避免强行穿轴导致卷边变形，日常维护过程中只需要定期在转轴位置添加润滑脂，就可以保证长期开合顺畅，减少转动磨损。针对不同的安装面平整度，页片的平面度公差也需要控制在合理范围，避免安装后因为页片翘曲导致固定螺栓受力不均，出现螺栓断裂或者页片变形的问题。
