六英寸定向万向两用工业滚轮结构设计

　　在工业生产场景里，滚轮是各类移动设备、工装架体、转运载具的核心行走支撑部件，小到车间内的物料周转车、工位器具架，大到轻型移动设备、仓储转运货架，都需要匹配对应载荷与安装尺寸的滚轮来实现平稳移动，这款六英寸规格的滚轮，同时覆盖固定定向与旋转万向两种安装使用形态，能适配多数常规工业场景的移动需求。从实际使用场景来看，这类六英寸滚轮常被用在车间内部的物料周转场景，比如承载量在两百到三百公斤区间的多层工具车、零部件转运架，还有生产线旁的移动工作台、轻型设备移动底座，轮径尺寸的选择刚好平衡了通过性与安装高度，六英寸的轮体直径可以轻松越过车间地面常见的3到5毫米缝隙、小型凸起或是地面接缝，不会像小尺寸轮那样容易卡滞，

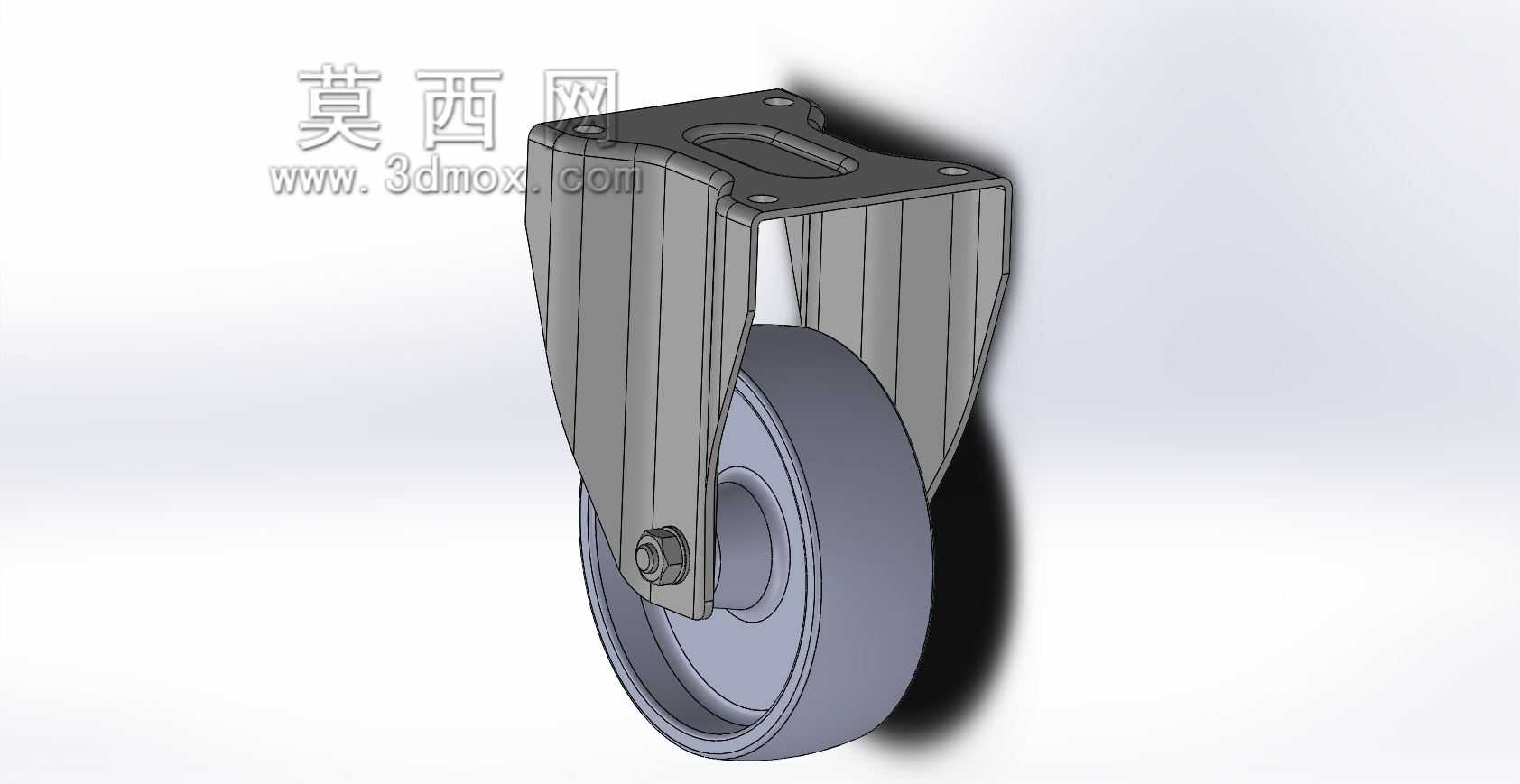

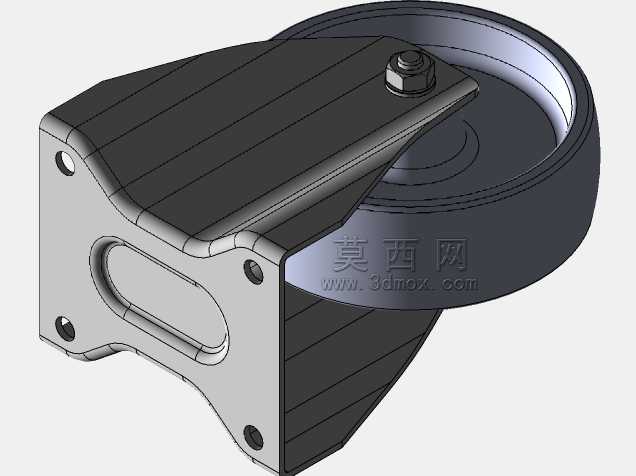

　　同时整体安装高度控制在合理区间，不会让架体整体重心过高影响移动稳定性。从功能特性上看，这款滚轮采用双支架夹装轮体的结构，支架采用冲压成型的金属板材制作，弯折处做了圆弧过渡避免应力集中，安装面预留了长条形安装孔，可以适配不同孔距的安装底座，不需要严格匹配单一孔位尺寸，降低了现场安装的适配难度；轮体采用硬质耐磨材质制作，轮面做了微弧处理，和地面接触时是线接触过渡到面接触，既保证了移动时的灵活性，也能减少轮面局部压强，避免在环氧地坪等软质地面留下压痕；轮轴位置采用螺栓加防松螺母的锁紧结构，长期使用不会出现轮体松脱晃动的问题，支架和轮体的连接位置预留了足够的转动间隙，万向使用时转向灵活不会出现卡滞，定向使用时支架和安装面刚性连接，

　　直行过程中不会出现偏摆。设计过程中首先考虑的是载荷匹配，六英寸轮体的单轮额定载荷按照常规工业使用场景设定，轮芯部分做了加厚处理，避免重载情况下轮体变形；支架的板材厚度经过受力校核，在承受额定载荷时，支架的弯折位置、安装孔位置的变形量控制在允许范围内，不会出现支架开裂、安装孔变形的问题。安装边界上，这款滚轮的支架顶部安装面为矩形结构，长条形安装孔的中心距可调范围覆盖常见的脚轮安装尺寸，安装时只需要在架体底部对应位置预留安装孔，使用螺栓紧固即可，不需要额外制作转接件；整体安装后的垂直高度从安装面到轮体最底端的尺寸经过优化，四个滚轮同时安装时，架体底部和地面的预留间隙足够，不会出现架体剐蹭地面的情况，

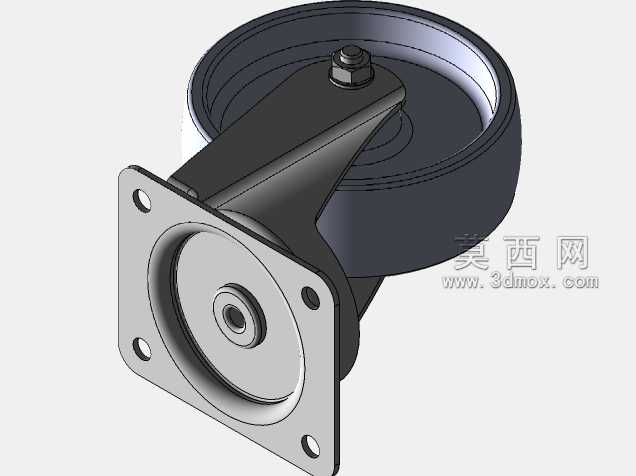

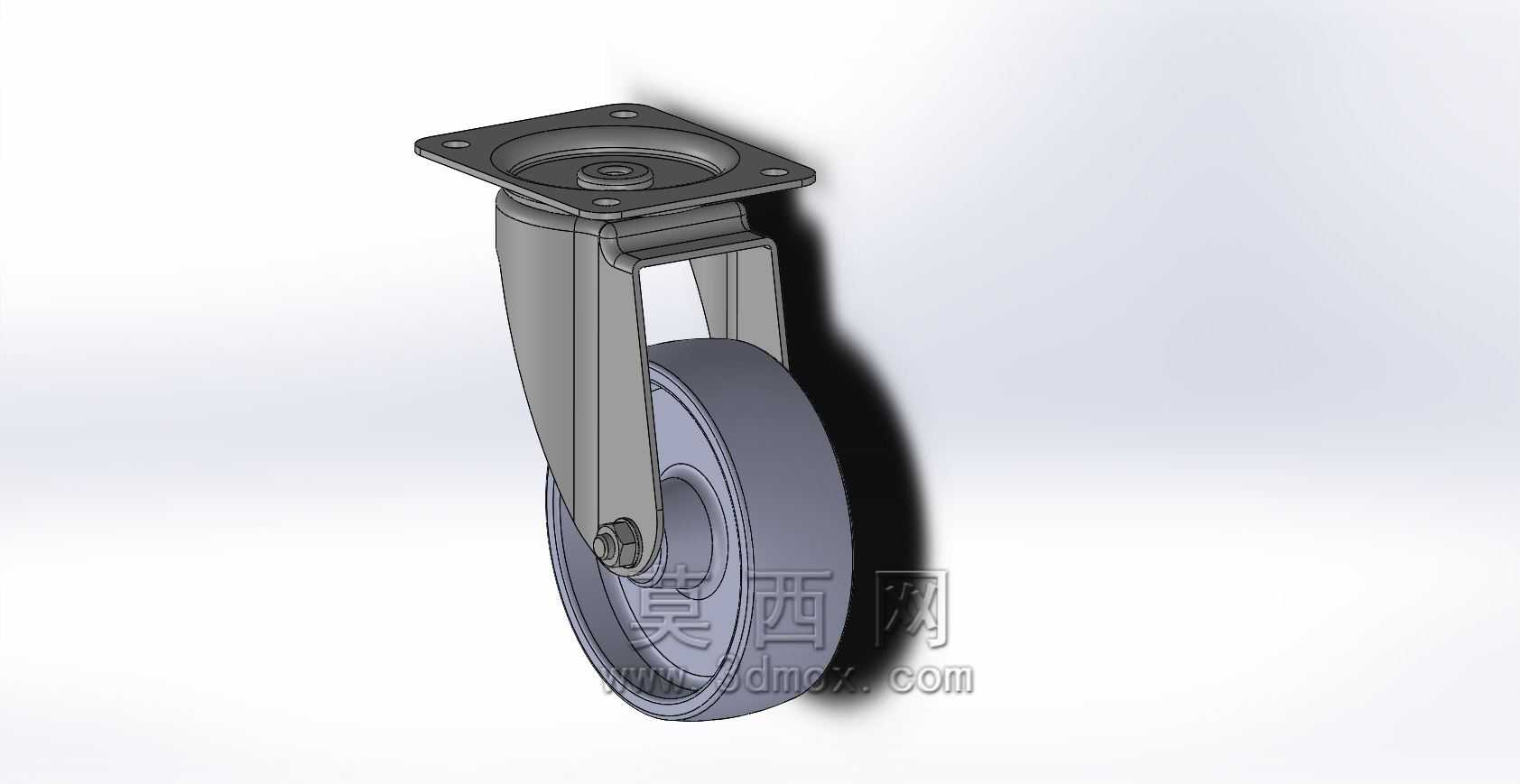

　　同时轮体两侧和支架内壁的间隙控制在合理范围，既不会因为间隙过小卡入杂物阻碍轮体转动，也不会因为间隙过大导致轮体晃动量超标。在转向结构的设计上，万向使用时支架的回转中心和轮体的中心偏移量经过反复调整，偏移量过小会导致转向沉重，偏移量过大会导致移动时轮体左右甩动，最终确定的偏移量可以保证在承载状态下，人工推动架体转向时只需要很小的力就能完成转向动作，直行时轮体也能自动回正保持直线行进。轮体的材质选择上兼顾了耐磨性能和静音效果，在车间水泥地面、环氧地坪、瓷砖地面等不同地面条件下使用时，不会产生过大的推行噪音，同时轮面的耐磨性能可以满足长期高频次使用的需求，减少日常维护更换的频率。从结构细节来看，支架的表面做了防锈处理，在车间潮湿或是有少量切削液飞溅的场景下使用，也不会轻易出现锈蚀，延长整体使用寿命；轮轴位置的锁紧螺母采用防松设计，在长期颠簸移动的过程中不会出现螺母松动脱落的问题，避免使用过程中出现轮体脱落的安全隐患。这类滚轮在选型时，除了考虑单轮载荷，还要结合使用场景的地面条件、移动频率、是否需要经常转向等因素，这款两用结构的滚轮可以根据实际安装方式的不同，分别作为定向轮和万向轮使用，同一套结构就能满足一套载具上定向与万向轮的搭配需求，减少备件种类，降低维护成本。
