带刹车重载万向工业脚轮结构设计

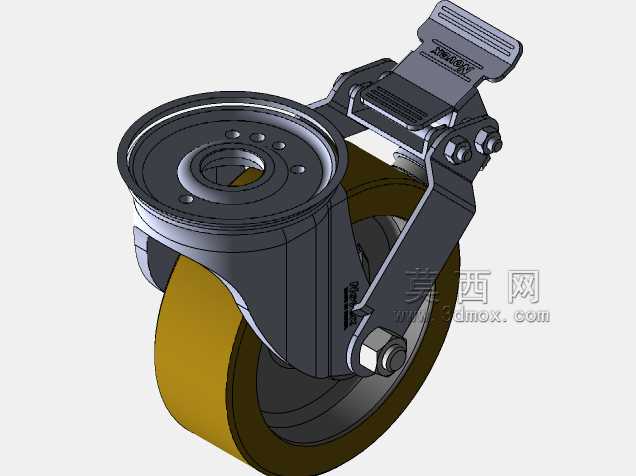

　　在工业生产场景中，脚轮作为移动设备的核心行走支撑部件，其结构可靠性直接影响设备转运的顺畅度与停放安全性，这款带刹车的重载万向脚轮，主要适配仓储物流台车、重型工业货架、生产工位周转车、大型设备移动基座等需要频繁移位又需要稳定驻停的场景，单轮额定承载覆盖中重载区间，可满足多数车间内部转运设备的承重需求。从结构设计逻辑来看，这款脚轮采用了分体式装配架构，顶部为圆盘式安装法兰，法兰面预留多个均布的螺栓安装孔，安装时可直接通过螺栓与设备底部的安装板锁附，法兰盘的回转中心与轮架的回转轴线重合，保证万向转动时的受力均匀性，避免偏载导致的转动卡滞。轮架部分采用加厚钢板冲压成型后做焊接加固，支架的双侧支撑板对称分布，通过贯穿的轮轴将滚轮夹持固定，

　　轮轴与支架之间加装耐磨衬套，降低长期转动带来的磨损量，延长支架的使用寿命。滚轮部分采用聚氨酯包胶结构，轮芯为金属材质提供足够的结构强度，外层聚氨酯材质硬度适中，既可以在水泥地面、环氧地坪等常见车间地面行走时降低滚动阻力，又能减少行走过程中产生的噪音，同时不会对地面造成硬划伤，适配多数工业生产场地的地面条件。刹车机构集成在轮架的上部位置，采用脚踏式触发结构，操作人员无需弯腰，仅用脚踩下刹车踏板即可同时实现万向转向锁止与滚轮转动锁止的双重制动效果，踩下踏板后，刹车块会同时抵紧滚轮的轮面与顶部的回转法兰盘，既防止滚轮滚动，又避免轮架随意转向，保证设备驻停时不会出现滑移或转向偏移的情况；需要解除刹车时，踩下踏板另一侧的解锁端即可快速复位，

　　操作便捷高效。从安装边界来看，这款脚轮的顶部安装法兰直径、安装孔的孔位分布、整体安装高度都遵循通用工业脚轮的安装尺寸规范，可直接替换同规格的常规脚轮，无需对设备底部的安装结构做额外修改，降低设备改造的成本。轮架的回转间隙经过合理设计，既保证万向转动时的灵活性，不会出现转向卡顿，又控制了径向与轴向的窜动量，避免设备移动时出现不必要的晃动。滚轮的宽度与直径配比经过优化，在保证足够承载能力的前提下，尽可能降低整体安装高度，减少设备重心的抬升量，提升设备移动与驻停时的稳定性。在实际选型应用中，需要根据设备的总重量核算单轮承载，预留足够的安全系数，同时根据使用地面的平整度、是否存在碎屑等工况，确认滚轮材质的适配性，

　　这款聚氨酯包胶轮适合在平整的室内工业场地使用，若在有尖锐金属碎屑的场地使用，可搭配金属轮面的滚轮做替换。结构设计过程中，针对轮架的受力薄弱点做了加厚处理，在轮轴安装位、刹车机构铰接位都做了局部加强，避免重载情况下出现支架变形、刹车失效的问题，所有铰接位置都做了润滑预留设计，长期使用后可加注润滑脂维持转动灵活性，降低维护成本。
