V12发动机配套连杆零件结构设计

　　在大排量高性能内燃机的开发流程里，连杆作为连接活塞与曲轴的核心传动部件，其结构合理性直接决定了动力单元的高转速承载能力、运转平顺性与整机寿命。这款适配V12发动机的连杆零件，在设计阶段就围绕V型12缸机型的特殊工况做了针对性的结构优化，区别于普通直列机型连杆，它需要适配V型夹角下的活塞侧推力分布，同时兼顾12个气缸交替做功带来的高频交变载荷冲击。

　　从实际应用场景来看，这类连杆主要搭载于大排量乘用性能车、高端豪华车型以及特定工况的固定式动力机组上，V12机型本身的做功间隔角更小，运转时的扭矩输出更线性，这就要求连杆在往复运动过程中，既要尽可能降低自身往复质量，减少曲轴的动平衡校正负担，又要保证足够的结构强度，承受高转速下爆发的燃气压力与惯性力叠加的复合载荷。设计过程中，首先确定的是连杆大小头的中心距参数，这个尺寸直接关联发动机的压缩比、活塞行程与气缸体的高度边界，中心距过大不仅会抬升整机高度，还会增加连杆自身的弯曲变形风险，中心距过小则会导致活塞在下止点时与曲轴平衡块出现运动干涉，因此在建模阶段就通过运动仿真反复校核了活塞运动全行程的间隙边界，确保各运动部件在极限工况下也不会发生碰撞。

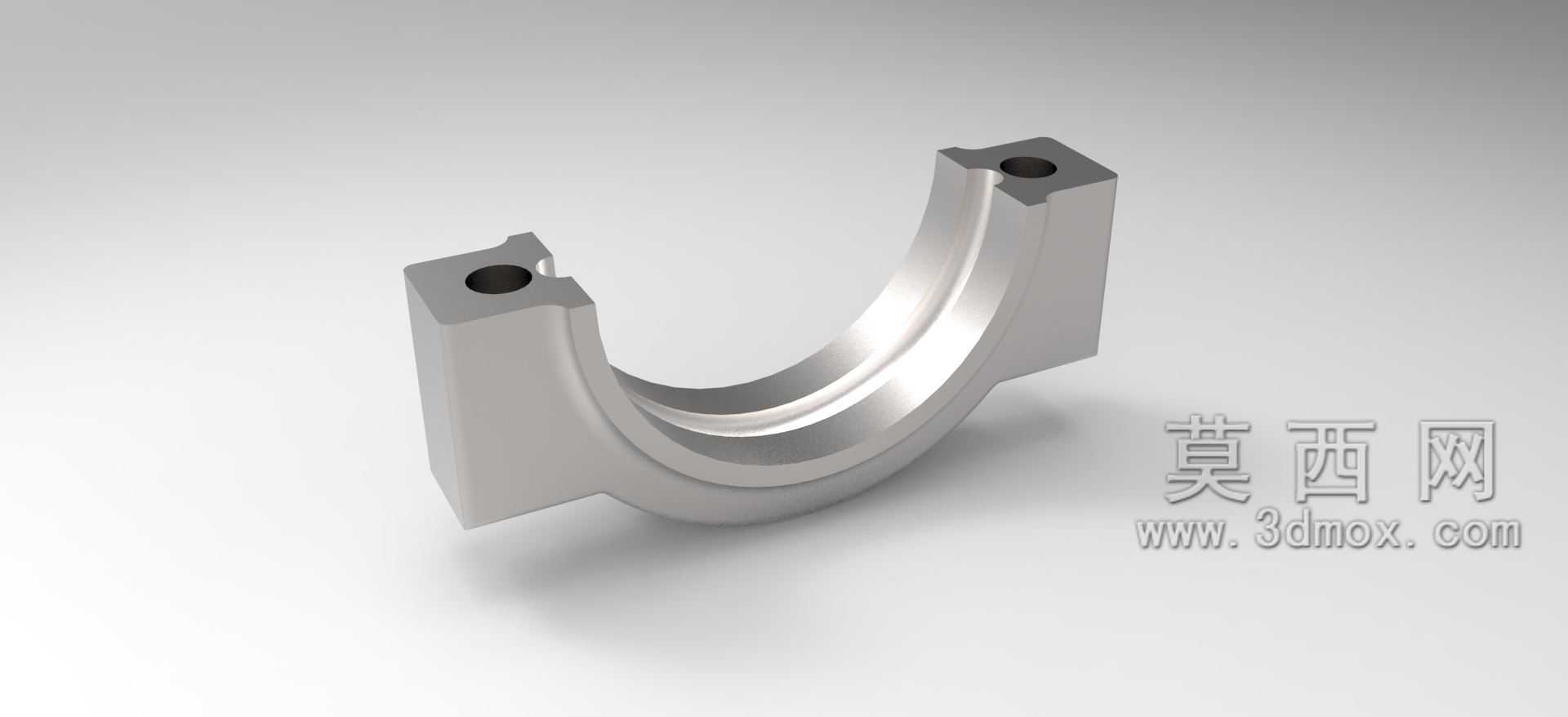

　　连杆大头采用剖分式结构，匹配V12发动机曲轴的曲柄销直径设计，剖分面的定位结构经过优化，能够保证连杆盖安装后的重复定位精度，避免高速运转时连杆盖出现错位引发的轴瓦异常磨损。杆身部分采用变截面工字形结构，这种结构设计能够在保证抗弯、抗扭强度的前提下，最大限度去除非承载区域的材料冗余，降低连杆的往复运动质量，减少曲轴运转时的惯性载荷，对于V12这类多缸机型来说，单根连杆的质量偏差控制要求远高于普通四缸机型，12根连杆的质量差需要控制在极小的公差范围内，否则会引发整机的高阶振动，影响运转平顺性。

　　连杆小头端设计有衬套安装位，用于连接活塞销，衬套的过盈配合量、润滑油道的开孔位置都经过了细致考量，润滑油道的走向能够保证活塞销在往复摆动过程中获得持续的压力润滑，避免干摩擦引发的衬套烧蚀。大小头的过渡圆角处做了应力释放结构处理，因为在交变载荷作用下，截面突变的圆角位置是应力集中的高发区域，很容易萌生疲劳裂纹，通过优化圆角半径、调整过渡区域的壁厚分布，能够有效分散应力，提升连杆的疲劳寿命。

　　从安装边界来看，这款连杆的大头宽度、小头外径尺寸都严格匹配对应V12机型的气缸内部空间，在活塞处于上止点、下止点以及侧推最大位置时，连杆杆身与气缸壁、曲轴平衡块、活塞裙部之间都预留了足够的安全间隙，同时考虑到热膨胀效应，各配合面的尺寸公差都根据材料的热膨胀系数做了补偿设计，确保发动机在达到正常工作温度后，各运动副的配合间隙仍处于设计区间内。在实际的装配流程中，连杆螺栓的预紧力矩、拧紧顺序都有严格的工艺要求，建模时也同步预留了螺栓安装的操作空间，保证装配时工具能够顺利到达拧紧位置，不会与周边部件发生干涉。

　　不同于小排量机型的连杆设计，V12发动机的连杆还需要兼顾左右两列气缸的布局差异，虽然两列气缸的连杆结构参数保持一致，但在动平衡匹配时需要对应曲轴的曲柄相位角做分组配重，确保每一组连杆活塞组件的往复质量与旋转质量都能达到平衡要求。整个零件的结构设计完全围绕动力传递的核心需求展开，没有多余的结构冗余，每一处截面变化、每一个开孔位置都对应着实际工况下的功能需求，既满足了高转速大负荷下的强度要求，又通过结构优化实现了轻量化目标，能够适配V12发动机高平顺性、高动力输出的运行特性。
