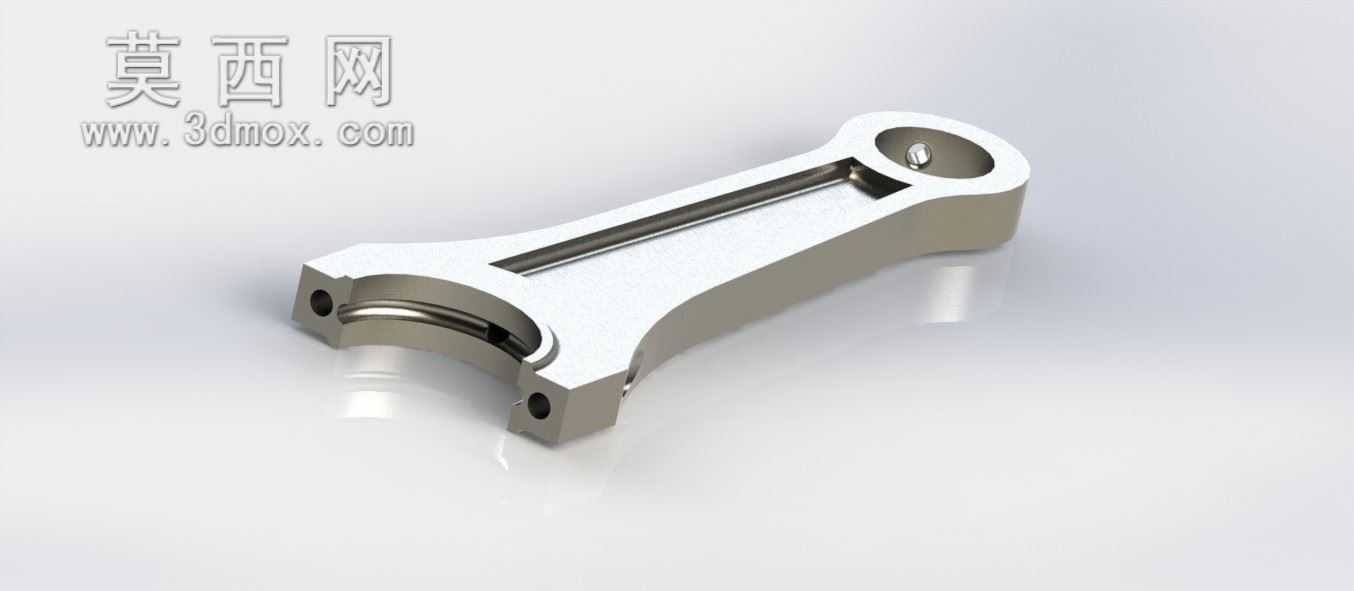

V12发动机配套连杆结构三维设计

　　在大排量高性能内燃机的动力传递链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套适配V12发动机的连杆结构，在建模阶段就充分考虑了高转速工况下的交变载荷耐受需求。从实际装车场景来看，V12发动机多搭载于高端乘用车辆、大型船舶辅机或是固定式高功率发电机组，这类应用场景对动力输出的平顺性、部件的疲劳寿命都有极高要求，连杆作为动力转换的核心枢纽，其结构合理性直接决定了整机的运行可靠性与大修间隔周期。

　　设计过程中首先锚定了V型12缸发动机的缸心距、曲轴曲柄销直径、活塞销座孔间距这些硬性安装边界，连杆大小头的中心距严格匹配整机的压缩比设计要求，避免出现活塞撞气门、行程超差的装配问题。杆身采用了变截面的工字型结构，这种结构并非刻意追求轻量化，而是在有限的机体空间内，平衡了往复运动惯性力与结构抗弯、抗扭强度——高转速下连杆每秒钟要完成上百次的往复加减速，过重的杆身会增大曲轴轴颈的载荷，过薄的截面又会在爆压峰值下出现杆身弯曲变形，工字型截面的壁厚过渡经过多轮受力仿真调整，在杆身靠近大头的区域适当加厚，匹配曲柄销端的载荷输入特性，靠近小头的区域做等强度收窄，降低活塞端的往复质量。

　　连杆大头采用了平切口的剖分结构，剖分面经过定位结构设计，保证装配时连杆盖与杆身的对位精度，避免高速运转下出现错位磨损轴瓦的问题；大头孔的内径尺寸匹配对应规格的曲柄销直径，孔内预留了轴瓦安装的壁厚空间，孔的表面粗糙度、圆柱度公差在建模时都做了基准标注，方便后续加工环节的工艺落地。小头孔内预留了衬套压装的过盈量，衬套的油槽结构在模型中也做了还原，保证活塞销在工作过程中能得到持续的压力润滑，避免干磨出现抱销故障。

　　从实际功能特性来看，这套连杆在工作时需要承受活塞做功瞬间的爆发压力冲击，同时还要克服往复运动产生的惯性力，因此在结构的过渡区域全部采用了大圆角设计，避免应力集中导致的疲劳断裂——很多实际运行中的连杆失效故障，都出现在大小头与杆身的衔接直角处，建模阶段就把这些应力集中点做了圆弧过渡处理，圆角半径经过受力迭代优化，既不会因为圆角过大干涉周边的曲轴平衡块、缸筒内壁，又能有效分散交变载荷的应力峰值。

　　安装边界层面，连杆大头的宽度严格匹配曲轴曲柄销的轴向长度，装配后不会出现轴向窜动超差的问题；小头的宽度适配活塞销座的内档间距，活塞销装入后不会出现偏磨活塞销座的情况。杆身的外形轮廓做了避空设计，在曲轴运转到上下止点位置时，杆身不会与曲轴箱内壁、主轴承盖、冷却喷嘴等周边部件发生运动干涉，整套模型的运动包络完全覆盖V12发动机的额定转速运行区间，不会出现动态装配干涉问题。

　　在润滑结构的设计上，杆身内部预置了贯通的油道，将大头轴瓦处的压力机油引导到小头衬套位置，这种压力润滑方式比飞溅润滑的可靠性更高，能满足V12发动机长时间高负荷运行的润滑需求，油道的孔径、走向在模型中都做了准确还原，油道的进出口位置避开了杆身的高应力区域，不会因为油道开孔削弱杆身的结构强度。另外连杆螺栓的安装孔位、沉头深度都做了精准建模，螺栓的预紧力对应的承压面面积经过核算，避免螺栓预紧时出现连杆盖接触面压溃的问题。

　　从工程应用的角度来说，这套连杆模型可以直接用于V12发动机的曲柄连杆机构运动仿真、整机动力学分析，也能作为连杆加工工艺编制、工装夹具设计的三维基准，模型的各个结构特征都完全对标量产发动机的连杆设计规范，没有冗余的非功能结构，每个曲面、每个孔位都对应实际的加工与装配需求，不存在建模阶段的理想化简化，能直接对接后续的工程化落地环节。
