工业卧式换热省煤装置结构设计

项目分类:换热器 发布时间:2021-11-08 ID:370950
  • 工业卧式换热省煤装置结构设计
  • 工业卧式换热省煤装置结构设计
  • 工业卧式换热省煤装置结构设计

  在工业锅炉尾部烟道的余热回收工段,这类卧式布置的省煤装置是提升整套热能系统效率的核心承压部件,不少化工、热电联产场景里,它还会和下游汽提工段的换热单元做管路联动,把烟气侧的余热梯级利用到工艺介质预热环节,避免高品位热能直接随排烟散失。从实际落地的工况来看,该装置的核心作用是把锅炉排出的中低温烟气携带的热量,传递给管程内流动的锅炉给水,在给水进入汽包之前把水温抬升到接近饱和温度的区间,一方面减少汽包的热应力冲击,另一方面直接降低锅炉的燃料消耗,常规配套10t级工业锅炉的同类型装置,排烟温度每降低15摄氏度左右,整体热效率就能提升1个百分点以上,长期运行的节能收益十分可观。

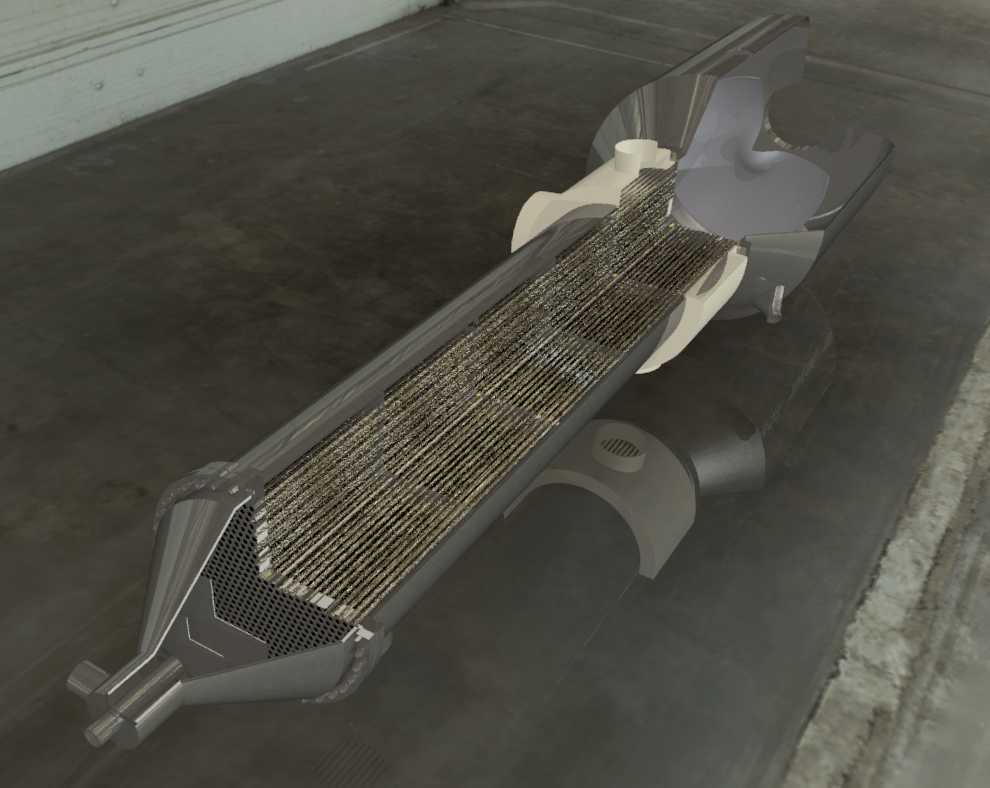

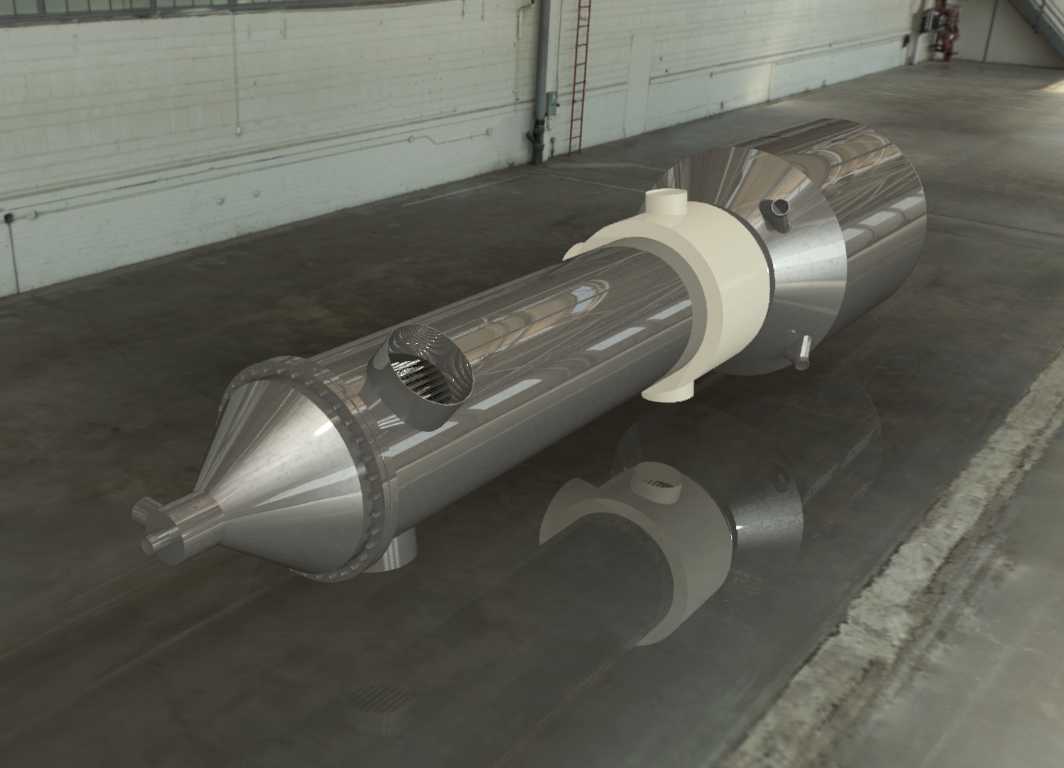

  从结构设计的逻辑来看,该装置采用卧式单壳程的管壳式布局,整体为圆柱形承压壳体搭配锥形端盖的结构,中间设置的浅色隔热支撑段,一方面是用来分隔不同换热温区的管段,避免壳程金属壁面出现局部过冷导致的露点腐蚀,另一方面也作为整台设备的核心支撑受力点,对接现场的安装支座,把设备运行时的重量、管路热膨胀产生的应力均匀传递到钢架基础上。壳体上预留的多个管口,分别对应给水进口、给水出口、烟气进出口以及排污、测温测压的仪表接口,在建模阶段就需要严格核对各个管口的方位角和伸出长度,避免现场安装时和周边烟道、工艺管道出现碰擦。锥形端盖的设计是为了适配烟气侧的导流需求,让进入壳程的烟气流速分布更均匀,避免局部区域流速过快造成管束冲刷磨损,同时也能减少烟气流通的阻力损失,降低引风机的运行负载。

  做三维结构设计的时候,首先要明确设备的安装边界条件:这类卧式设备通常布置在锅炉尾部烟道和空气预热器之间的钢架平台上,安装时需要预留足够的检修空间,尤其是管束抽芯的方向,至少要留出和设备筒体等长的操作空间,方便后期检修时更换磨损的换热管。设备的支座采用鞍式支撑结构,其中一端为固定支座,另一端为滑动支座,用来补偿设备运行时因为温度升高产生的轴向热膨胀量,避免热应力集中导致壳体焊缝拉裂。换热管束采用顺列布置的方式,相比错列布置虽然换热系数略低,但烟气侧的流动阻力更小,积灰速率也更慢,适合燃用含灰量较高燃料的锅炉场景,管束之间的节距设置需要兼顾换热效率和清灰需求,保证吹灰器的气流能够覆盖到所有管束表面,避免积灰堵塞导致换热效率下降。

  和汽提塔配套使用的场景下,该省煤装置的出水还可以作为汽提塔的进料预热热源,把工艺介质提前加热到合适的进料温度,减少汽提塔底部的蒸汽消耗量,实现热能的梯级利用。设计时需要核算不同工况下的壁温分布,尤其是烟气侧的壁温要高于烟气的酸露点温度3-5摄氏度,避免烟气中的硫化物凝结在金属壁面造成低温腐蚀,因此在隔热支撑段的材质选择上,会采用耐温隔热的复合材料,既减少热量的无效散失,也能阻隔不同温区之间的热传导。壳体的壁厚设计需要结合设计压力、设计温度以及腐蚀裕量来计算,承压焊缝的位置需要做圆滑过渡,减少应力集中点,所有接管和壳体的连接部位都需要做补强计算,保证开孔部位的承压强度满足规范要求。

  从建模细节来看,设备外表面的光洁度处理是按照工业压力容器的制造要求设置的,筒体外壁的焊缝余高、接管的焊接坡口都在模型里做了还原,能够直接用来做后期的装配干涉检查、安装模拟以及施工交底。现场安装时需要核对设备的水平度,整体倾斜角度不能超过0.3度,避免壳程内出现局部积水导致的水击现象,同时各个仪表接口的方位要方便操作人员现场读数、维护,排污口要设置在壳体的最低位置,保证停机时能够把壳程内的积水、积垢完全排净,减少停运期间的腐蚀风险。
