空调配套UMA冷凝换热设备结构设计

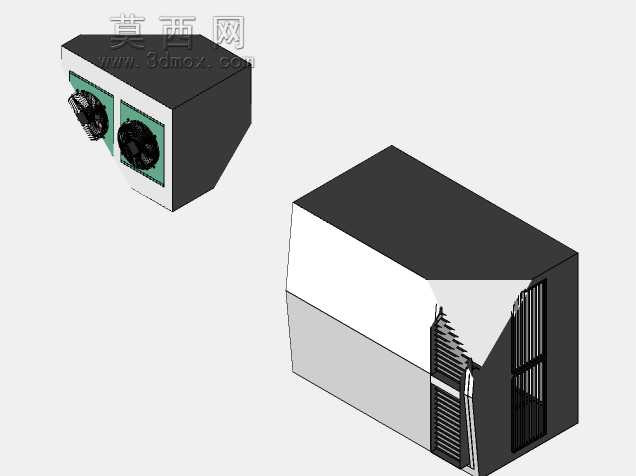

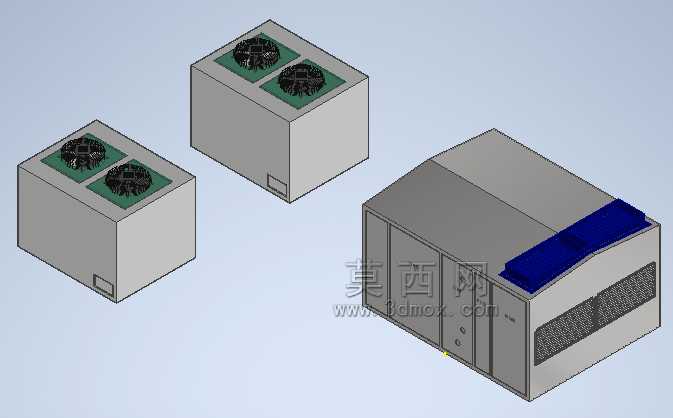

在商用中央空调、工业工艺冷却、洁净车间恒温恒湿系统的项目落地中，冷凝侧的设备选型与结构匹配，往往直接决定整套制冷系统的运行能效与长期稳定性，本次呈现的UMA冷凝单元，是针对风冷式制冷场景开发的配套换热设备，可独立作为冷凝端匹配不同制冷量的空气处理机组，也可集成在一体式空调外机结构中完成热量置换。从实际工程应用的场景来看，这类冷凝单元常部署在建筑屋面、设备层外平台、工业厂房侧方空地，需要适配不同的安装空间边界，因此结构设计阶段就充分考虑了多场景安装的兼容性：设备整体采用方正的箱式壳体结构，外壳采用镀锌钢板折弯拼接成型，边角做圆弧过渡处理避免安装过程中的锐边划伤，壳体外侧预留标准化的安装支脚连接孔位，可直接与槽钢支架、混凝土基础的预埋螺栓对位，无需额外现场打孔改制。设备的功能核心是完成制冷回路高压气态冷媒的冷凝放热，结构上分为风冷换热区与风机动力区两个独立舱段，两个舱段之间采用密封隔板分隔，避免气流短路影响散热效率。风机舱段布置在设备的迎风侧，采用双轴流风机直联驱动的结构，风机的安装支架与壳体主框架采用螺栓刚性连接，支架与风机接触位置加装橡胶减震垫，降低运行过程中的振动传递与结构噪音，风机的防护网罩采用钢丝点焊成型后做喷塑处理，既满足通风散热的过流面积要求，也能防止运维过程中异物接触旋转扇叶引发安全隐患。换热舱段内置翅片式换热盘管，盘管采用铜管串铝翅片的结构形式，铜管按照冷媒流路做分程排布，保证不同回路的冷媒流量分配均匀，翅片采用开窗式结构提升空气侧的换热系数，盘管的进出冷媒管接口统一布置在设备的侧下方，预留足够的管路操作空间，方便现场与制冷主机的管路焊接、阀门安装操作。从设计思路的落地细节来看，设备的壳体框架采用型材拼接结构，所有拼接位置都做了密封胶条填充，满足户外部署的防雨防尘要求，设备的检修侧板采用快拆式螺栓固定，运维过程中无需整体拆解设备，即可完成风机更换、盘管清灰、管路检漏等常规操作。考虑到不同项目的管路走向差异，设备的冷媒接口位置可根据现场需求调整方位，安装支脚的高度也预留了20mm的调节余量，可抵消安装基础的平面度误差，保证设备安装后处于水平状态，避免风机运行时出现偏磨、盘管积液等问题。在外形尺寸的边界控制上，设备的整体宽度控制在适配标准货运托盘的尺寸范围内，运输过程中可直接堆叠固定，无需定制特殊运输工装，设备的高度方向预留了风机的维护操作空间，安装时设备背部与墙面的距离不小于800mm，即可满足换热通风的过流要求，侧面预留不小于600mm的检修通道，就能满足全生命周期的运维操作需求。这类冷凝单元在实际选型匹配时，可根据系统的制冷量需求调整盘管的排数、风机的风量风压参数，结构框架无需重新开模，仅通过调整内部组件的排布即可适配不同冷量段的需求，大幅降低了系列化产品的开发成本，也能缩短非标项目的交付周期。从结构建模的细节来看，模型完整还原了设备的壳体拼接关系、风机安装位置、盘管排布形式、接口预留位置，可直接用于项目前期的安装空间校核、管路走向碰撞检查，也可作为暖通系统BIM建模的族库组件使用，建模过程中对设备的安装基准、检修空间边界都做了明确的标识，方便设计人员在图纸阶段就规避安装干涉、运维空间不足等常见工程问题。
