闭合环形滚子链条传动组件三维建模作品

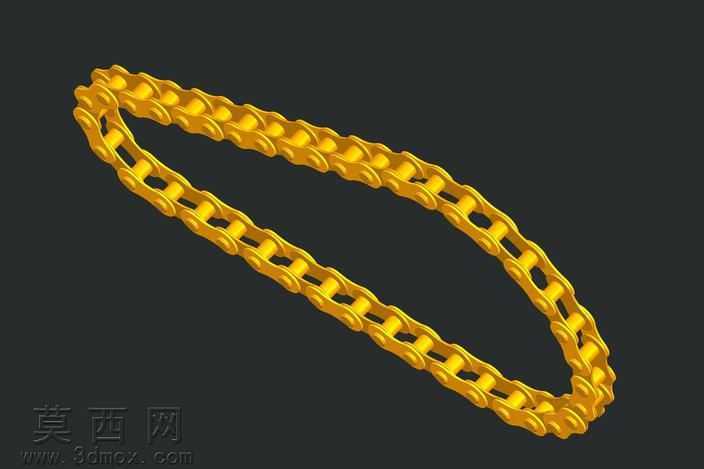

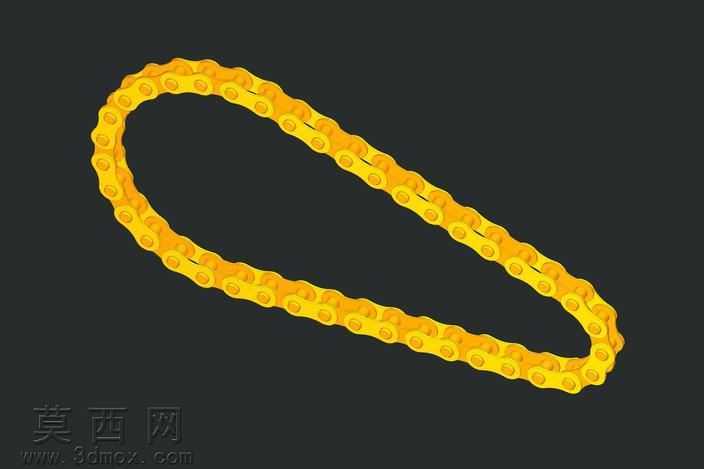

本作品为闭合环形传动链条的三维建模成果，建模过程中首先梳理链传动的核心运动逻辑，以标准滚子链的结构参数为设计基准，先完成单个链节的参数化建模：分别构建外链板、内链板、销轴、套筒、滚子五个核心零件，对每个零件的尺寸进行精准约束，保证链板的圆弧过渡、销轴与套筒的配合间隙、滚子的转动空间都符合机械设计的公差要求，避免后续装配出现干涉问题。完成单个链节建模后，通过阵列与配合约束完成整链的环形闭合装配，装配过程中严格控制相邻链节的铰接转动角度，保证整链形成顺滑的闭合环结构，同时验证所有链节铰接处的转动自由度，确保链条可以实现顺畅的弯折传动，模拟真实链条与链轮啮合时的运动状态。材质与渲染阶段，为链板、销轴等金属结构件赋予亮黄色金属漆材质，调整材质的粗糙度、金属度参数，模拟工业链条表面的防护涂层质感，添加柔和的环境光与定向光源，突出链节之间的层级结构与铰接缝隙，让整个链条模型的立体感与真实感得到充分展现。设计过程中重点考量链传动的结构特性，既保证每个链节的结构还原度，也兼顾整链装配后的运动可行性，模型完整呈现了传动链条的环形闭合形态，清晰展示了链节依次铰接的结构特点，可用于链传动原理演示、传动机构虚拟装配验证、机械设计教学展示等场景，能够直观帮助观者理解滚子链的组成结构与传动逻辑，建模过程中对配合间隙的精准控制，也为后续的运动仿真分析提供了可靠的模型基础。
