HobbykingHK-752舵机伺服结构设计

　　在航模、小型遥控机器人、轻量化自动化执行机构的开发场景中，舵机作为角度闭环控制的核心执行部件，其安装适配性直接决定了整机结构的装配效率与运行可靠性，本次梳理的HK-752型号伺服结构，正是面向小扭矩、快响应安装需求打造的标准化适配模型。从实际工程应用来看，这类小规格舵机常被用于固定翼航模的舵面偏转控制、小型车模的转向机构驱动、桌面级机械臂的关节角度调节，甚至是部分DIY自动化装置的工位切换执行端，其核心作用是接收PWM控制信号后，将输出轴稳定锁定在指定角度位置，实现精准的角度位移输出。

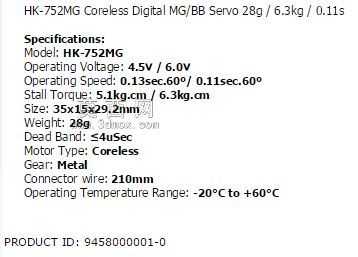

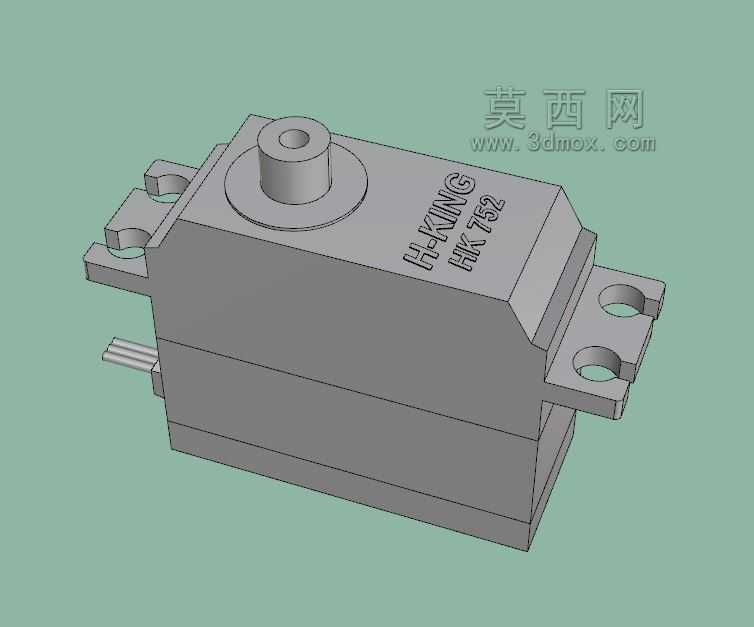

　　从结构设计思路上，该模型完全围绕快速安装适配的核心需求搭建，没有冗余的内部齿组、电路板等细节刻画，重点还原了产品的外部安装边界与接口特征。主体外壳采用上下扣合的矩形结构，顶部做了斜切收边处理，既能够减少安装时的空间干涉，也能在多舵机密集排布的场景下降低相邻部件的磕碰概率。输出轴位于壳体顶部中心位置，采用带定位台阶的圆柱凸台结构，台阶高度与常规舵机摇臂的安装深度匹配，设计时预留了标准的舵盘安装孔位，可直接适配市面上通用的一字摇臂、十字摇臂与圆盘摇臂，无需额外做孔位适配修改。

　　安装结构的设计充分考虑了不同场景的固定需求，壳体两侧延伸出带安装孔的固定耳，两个固定耳上的通孔中心距严格遵循小规格舵机的通用安装尺寸标准，孔位直径适配M2规格的固定螺丝，既可以通过螺丝直接锁附在航模的机身隔框、车模的转向支架上，也能配合标准舵机座实现快拆式安装。壳体尾部引出的信号排线接口做了简化的凸台标识，建模时明确标注了排线的伸出方向与宽度边界，方便结构设计人员在排布走线槽时预留足够的空间，避免装配时出现排线被壳体压损、弯折角度过大导致线芯断裂的问题。

　　从外形尺寸与安装边界来看，该模型的整体长宽高比例符合9g级微型舵机的通用尺寸规范，壳体的棱边均做了微小的倒角处理，还原了实际注塑外壳的工艺特征，避免建模时出现尖锐直角导致的装配干涉误判。固定耳的厚度与实际产品保持一致，安装孔的中心到壳体底面的高度经过校准，确保在锁附螺丝后，壳体底面能够与安装基面完全贴合，不会出现单边翘起导致的输出轴角度偏移问题。输出轴的顶端到壳体底面的总高度也做了精准还原，设计人员在搭建上层传动结构时，可以直接参考该尺寸预留摇臂的活动空间，避免摇臂转动时与周边结构发生碰撞。

　　在实际选型与结构适配过程中，这类简化的安装参考模型能够大幅提升设计效率，无需等待实物样品到手测量尺寸，就能提前完成安装位的孔位排布、走线空间预留、摇臂活动范围校核等工作。尤其是在多舵机协同工作的结构中，比如小型四足机器人的腿部关节、多舵面航模的控制机构，精准的外部边界模型能够帮助设计人员提前排查部件干涉问题，优化整机的空间布局，减少后期打样验证时的修改次数。模型表面的标识特征也做了清晰还原，壳体侧面的型号刻印位置与实际产品一致，方便在装配过程中快速识别舵机型号，避免不同规格舵机混装导致的参数匹配错误。

　　不同于包含完整内部结构的精细化模型，该模型的多边形数量控制在合理范围内，在大型装配体中调用时不会占用过多的系统资源，能够流畅完成整体装配、干涉检查、运动仿真等操作，非常适合用于方案设计阶段的结构布局验证。对于需要快速搭建原型结构的设计人员来说，这种聚焦安装边界的模型实用性更强，能够直接导入到各类三维设计软件中，配合其他标准件完成整机结构的快速搭建，缩短产品开发的前期准备周期。
