紧凑型气动顶升执行元件结构设计

　　在轻工装配线、小型工装夹具、电子元器件检测工位这类空间局促的顶升场景里，常规液压千斤顶体积过大、油路布置繁琐，普通标准气缸的安装尺寸又很难适配狭窄的设备内部空间，这款紧凑型气动顶升元件的设计初衷，就是解决小空间内短行程、高频次的小载荷顶升需求。从实际工况适配来看，这类元件常被用在自动化产线的工件挡停顶升、工装板的微距离举升定位、小型压装工位的辅助进给环节，相比液压驱动的顶升部件，它不需要配套液压站，仅通过车间常规0.4-0.7MPa的压缩空气气源就能驱动，响应速度更快，也不存在液压油泄漏污染工位的问题，尤其适合电子、食品包装这类对洁净度有一定要求的生产场景。

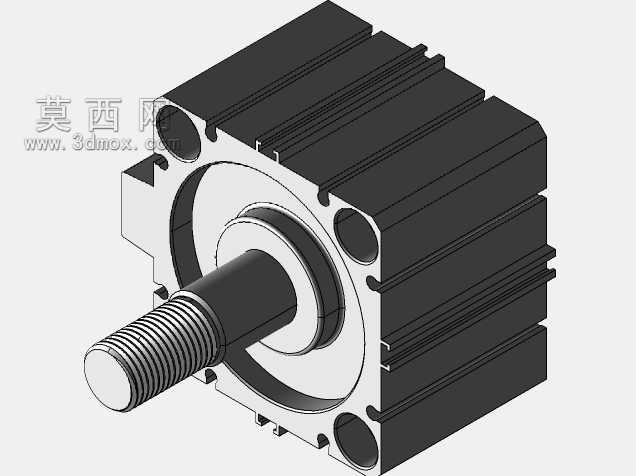

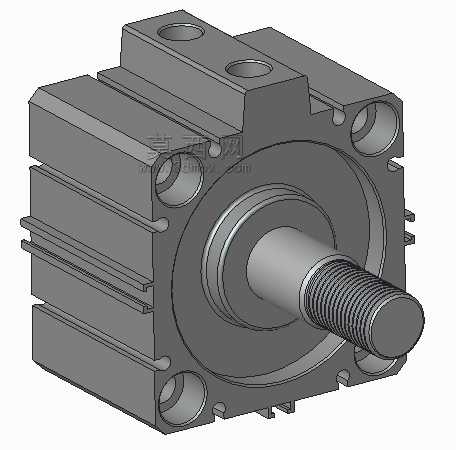

　　从结构设计逻辑来看，这款元件采用了薄型化的缸体布局，将端盖与缸筒的连接结构做了集成化处理，没有采用传统气缸的长拉杆锁紧结构，而是通过缸体周边的安装孔直接实现本体固定，最大限度压缩了轴向的安装尺寸。输出杆端部加工有标准外螺纹，方便用户根据实际需求连接不同的顶升头、压头或者定位块，不需要额外做转接件加工，能减少现场改装的工作量。缸体侧面预留的多个贯通安装孔，支持从正面或者背面穿螺栓固定，适配不同的安装板布局，不管是固定在工装板上方做向下压装，还是倒置安装在设备机架下方做向上顶升，都不需要额外设计转接支架，能有效降低周边结构的设计复杂度。

　　在功能特性上，这款元件的活塞部分采用了双向密封结构，进气侧的密封圈能保证驱动腔的压力稳定，避免顶升过程中出现压力泄漏导致的出力不足问题，另一侧的防尘圈可以阻挡车间内的粉尘、细小切屑进入缸体内部，减少密封件的磨损，延长元件在多尘工况下的使用寿命。缸体上的进出气接口采用了内螺纹设计，可直接适配标准气动快插接头，现场接管时不需要额外加工接头螺纹，能缩短设备装配的配管时间。输出杆的导向部分做了加长处理，相比普通薄型气缸，它的活塞杆伸出时的抗偏载能力更强，即使顶升点存在小幅的偏心载荷，也不会出现活塞杆卡滞、密封件偏磨的问题，能适配更多非完全对中的顶升工况。

　　从安装边界尺寸来看，这款元件的缸体外形为近似方形结构，周边安装孔的孔位遵循了通用薄型气缸的安装孔距规范，用户在做设备改造替换时，可以直接替换同规格的标准薄型气缸，不需要重新加工安装板的孔位。轴向总长度在活塞杆完全收回的状态下控制在极小的尺寸范围内，对于安装空间的轴向深度要求很低，哪怕是在厚度仅几十毫米的工装板夹层里，也能完成布置。活塞杆的伸出行程属于短行程范畴，刚好匹配大部分工位微距离顶升、定位的需求，不会因为行程过长导致元件刚性下降。在做配套结构设计时，需要注意预留出接头的安装空间，缸体侧面的气接口位置要留出足够的接管操作空间，避免和周边的型材、其他元件产生干涉；同时安装面的平面度要控制在合理范围内，避免安装时缸体受迫变形，导致活塞杆运动卡滞。另外在选型计算时，要结合实际顶升载荷、气源压力波动范围预留足够的出力余量，避免气源压力降低时出现顶升力不足的情况，通常建议实际使用载荷不超过理论输出力的70%，既能保证顶升动作的可靠性，也能延长密封件的使用寿命。

　　在实际建模过程中，这款模型还原了所有的安装特征、密封槽位置、螺纹细节，结构工程师在做设备布局时，可以直接调取模型装配到整体设备方案里，不需要重新绘制外形轮廓，能准确核对安装空间、干涉情况，也可以直接导出工程图用于安装板的孔位加工参考。模型的所有配合尺寸都遵循了行业通用的尺寸规范，和实际量产元件的安装尺寸完全一致，不会出现建模尺寸和实物不符导致的装配问题。
