内燃机活塞连杆组件结构设计

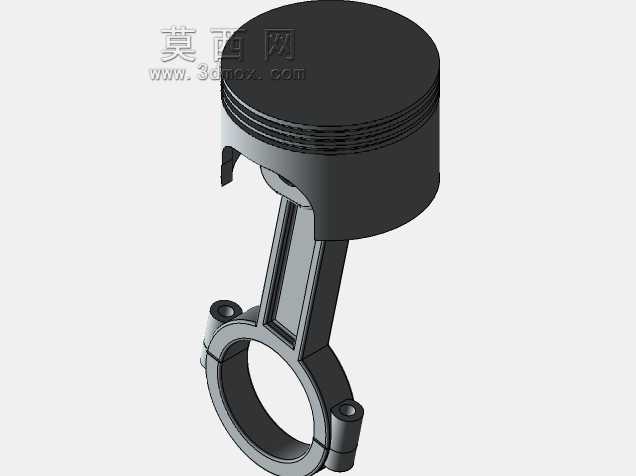

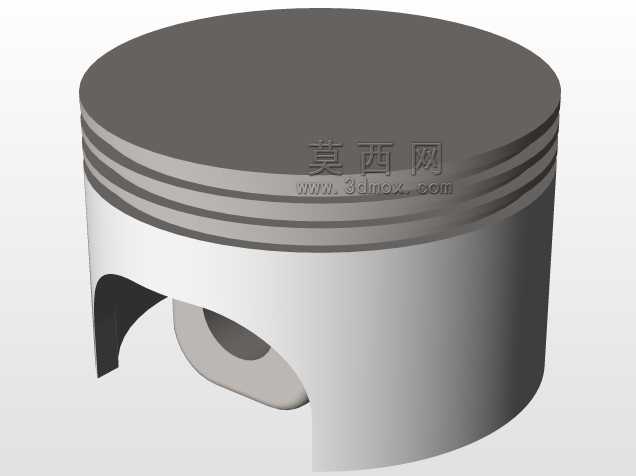

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量四冲程汽油机、通用动力小型内燃机的动力传输需求，在通用发电机组、园林机械、小型摩托动力单元中都能见到同结构组件的应用。从实际工况出发，活塞头部设计了三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部采用平顶结构设计，加工工艺性更优，同时能在压缩行程形成均匀的挤流效果，提升油气混合速率，适配常规燃烧室的压缩比设计需求。活塞销座部位做了局部加厚处理，

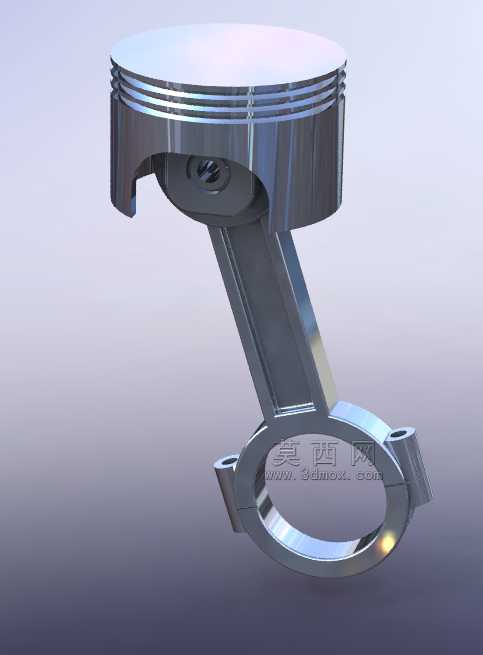

　　通过过渡圆弧衔接活塞裙部，分散燃气压力传递至活塞销的集中载荷，避免交变应力下出现销座开裂的失效问题。裙部设计为椭圆变截面结构，冷态下与气缸壁保留合理配合间隙，热机工况下裙部受热膨胀后能与缸壁形成均匀贴合面，既避免冷启动敲缸，也能防止热态下活塞卡滞在气缸内。连杆部分采用工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的往复惯性力，降低整机振动水平。连杆小头端设计有活塞销安装孔，内置衬套安装位，工作时通过压力润滑形成油膜，降低活塞销与连杆小头的摩擦磨损；连杆大头端为分体式结构，通过连杆螺栓与连杆盖紧固，适配曲轴曲柄销的安装需求，结合面做了精准定位设计，保证装配后大头孔的圆度与圆柱度符合公差要求，

　　避免轴瓦偏磨。从安装边界来看，活塞外径与对应气缸内径采用基孔制间隙配合，活塞销与销座、连杆小头孔采用分组选配的过渡配合，保证常温下装配可控、热态下转动灵活；连杆大端孔的开合尺寸严格匹配对应曲轴的曲柄销直径，连杆中心距直接决定活塞的行程参数，设计时需要与曲轴回转半径、气缸体高度尺寸做公差链校核，避免活塞运行到上止点时碰撞气门或气缸盖，运行到下止点时活塞裙部碰撞曲轴平衡块。整套组件的运动轨迹需要做运动仿真校核，确认活塞在全行程内的侧压力分布合理，连杆摆动角度在设计允许范围内，不会与气缸套内壁、曲轴箱加强筋发生运动干涉。实际选型匹配时，需要结合内燃机的额定转速、爆发压力、设计寿命要求调整活塞的材质热处理工艺、连杆的锻造强度等级，同时对应调整活塞环的弹力参数、轴瓦的合金层厚度，保证组件在全工况下的可靠性。
