镂空辐条式无轮毂橡胶行走轮结构设计

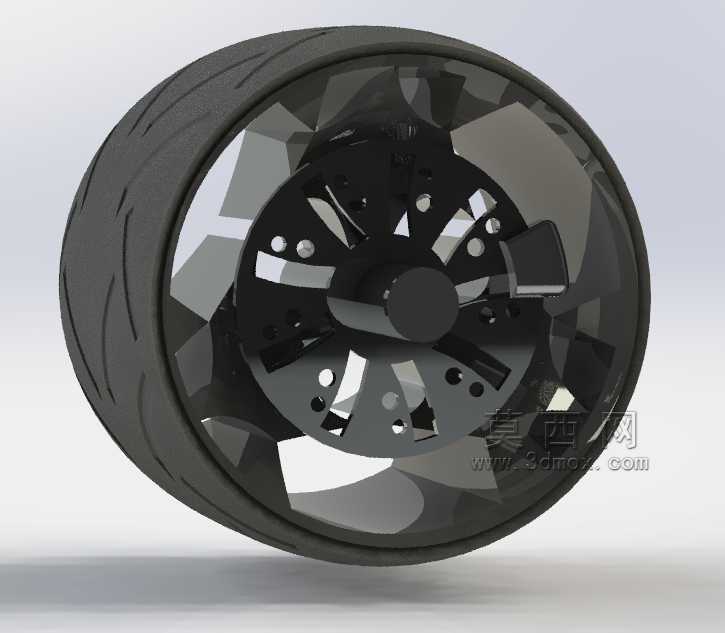

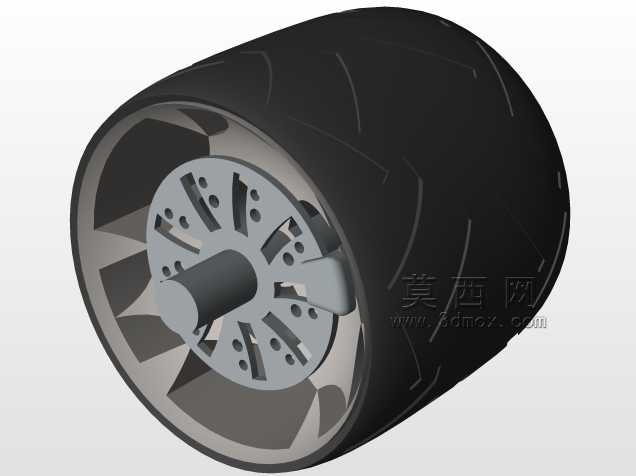

　　这款行走轮采用无轮毂式结构设计，外覆带防滑纹理的橡胶胎面，内部采用多辐条镂空支撑结构，区别于传统带中心轮毂的轮组设计，辐条直接从胎体内侧延伸至中心安装位，省去了传统轮毂的环形外圈结构，在保证整体支撑强度的前提下大幅降低了轮体自重。从实际应用场景来看，这类轮组可适配小型短途代步设备、轻型移动载具、室内服务机器人底盘、展示类动态装置等对轮体视觉效果、轻量化水平有较高要求的使用场景，相比传统辐条轮，无轮毂的结构设计在转动时能形成独特的视觉观感，同时镂空结构可减少转动过程中的风阻，在低速行走场景下能降低动力损耗。

　　设计过程中首先确定了胎体的宽度与外径匹配关系，胎面采用等距分布的斜向防滑沟槽，沟槽深度控制在胎面厚度的三分之一，既保证橡胶胎面与接触面的摩擦力，又避免沟槽过深导致胎面刚性不足，在硬质平整路面行走时不会出现胎面过度形变的问题。内部支撑辐条采用非对称多边形排布，每根辐条的截面做了圆弧过渡处理，避免应力集中在辐条与胎体、中心安装座的连接位置，中心安装座预留了标准的轴孔安装位与周向定位孔，可直接与常规直径的驱动轴、从动轴配合，安装边界与同尺寸传统轮组保持一致，不需要对配套设备的安装支架做额外修改即可直接替换使用。

　　从结构受力角度分析，无轮毂结构的受力传递路径与传统轮组存在明显差异，传统轮组的载荷从轴传递到轮毂，再通过辐条分散到整个轮圈，最终由胎面承接地面作用力，而这款轮组的载荷直接从中心安装座通过辐条传递到胎体内侧，因此在辐条的排布设计上特意做了疏密结合的布局，在垂直受力方向的辐条密度略高于水平方向，保证静止承重时的形变量控制在合理范围内，转动过程中每根辐条依次经过受力最大的垂直位置，均匀承接交变载荷，避免长期使用后出现单根辐条疲劳断裂的问题。胎体与内部支撑结构的连接采用嵌入式结合设计，橡胶胎体硫化过程中直接与辐条外侧的咬合结构结合，不需要额外的紧固件连接，避免连接位置出现松动异响，同时也能减少装配工序。

　　在安装适配层面，这款轮组的中心安装座端面做了沉台设计，可容纳轴端的锁紧螺母与止动垫片，安装后螺母不会突出轮体侧面，避免轮组转动时与周边的安装支架、挡泥结构发生干涉，轮体两侧的端面跳动量控制在普通民用轮组的标准范围内，不需要额外做动平衡即可满足低速行走场景的使用要求。镂空的辐条间隙也为后续加装装饰灯、传感元件预留了空间，使用者可根据实际需求在辐条间隙内布置走线与元器件，不会额外占用轮组外部的安装空间。胎面橡胶的硬度选取兼顾了抓地力与耐磨性，在室内瓷砖、木地板、室外沥青路面都能保持稳定的摩擦系数，不会在行走过程中出现打滑问题，同时橡胶材质本身具备一定的减震效果，可过滤行走过程中路面传来的小幅震动，降低配套设备的整体震动水平。
