带渲染效果的轻量化操控轮盘结构设计

　　这类轮盘结构常应用在需要手动操控调节的设备端，也可作为小型行走机构的轮毂构件使用，在轻工生产设备的手动调节工位、小型代步装置的行走单元、试验台架的手动进给操控位都能见到同类结构的身影。作为手动操控部件使用时，轮盘的外圈需要匹配操作人员的手部施力习惯，轮辐的排布要兼顾施力时的力矩传递效率，避免出现应力集中导致的轮辐变形，同时外圈的握持区域要做圆滑过渡处理，防止长期操作时对操作人员手部造成磨损。作为行走轮毂使用时，轮盘的中心安装位需要匹配对应规格的转轴轴径，轮辐的结构强度要满足额定载荷下的径向受力要求，同时轮辋区域的尺寸要适配对应规格的轮胎或者外包覆层，保证装配后不会出现松脱或者转动偏心的问题。

　　设计这类轮盘结构时，首先要明确使用场景的载荷边界，如果是手动操控场景，整体受力载荷较小，可以优先做镂空式的轮辐设计，在保证结构刚度的前提下尽可能降低整体重量，减少操作时的惯性阻力，让操控动作更顺滑精准；如果是作为行走轮毂使用，就要先核算额定载荷下的轮辐受力情况，调整每根轮辐的截面尺寸，在轮辐和轮辋、中心轮毂的连接位置做圆角过渡处理，分散应力传递路径，避免长期交变载荷下出现疲劳断裂的问题。轮盘的中心安装孔需要根据配套转轴的连接形式做对应设计，如果是键连接就要预留标准键槽的位置，公差配合要满足转动件的装配要求，保证装配后不会出现径向窜动；如果是螺纹锁紧连接，就要在中心轮毂位置设计对应的螺纹孔或者锁紧台阶，保证锁紧后轮盘和转轴的同轴度符合使用要求。

　　从外形尺寸来看，这类轮盘的外径尺寸需要匹配使用场景的操作空间，手动操控场景下外径一般控制在100mm到300mm之间，保证操作人员单手握持转动时能有足够的施力力矩，不需要额外施加过大的操作力；作为行走轮毂使用时，外径要根据配套轮胎的内径做匹配，轮辋的宽度要和轮胎的断面宽度对应，保证轮胎装配后有足够的支撑面，不会出现轮胎侧向滑脱的问题。安装边界方面，中心轮毂的轴向长度要匹配安装位的轴段长度，轮盘背面和设备安装面之间要预留足够的间隙，避免转动时和周边的固定构件发生剐蹭，轮辐的镂空区域要避开周边可能伸入的管线或者凸起结构，防止转动时造成干涉。

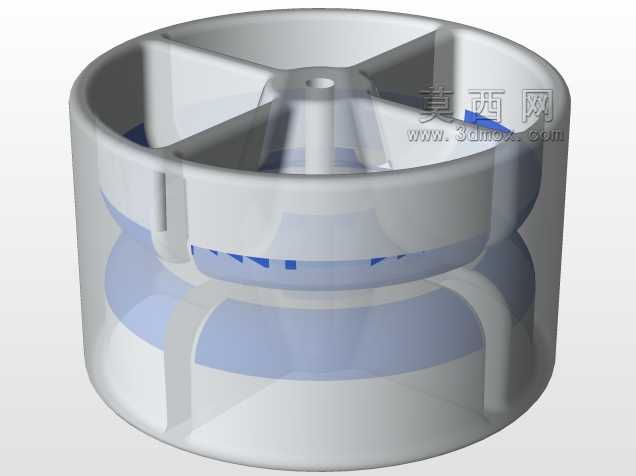

　　结构细节上，轮辐采用多辐条对称排布的形式，既可以保证各个方向的受力均匀，也能让整体外观更具质感，表面做高亮抛光和分色渲染处理时，能更直观地展现曲面的过渡效果，方便在设计阶段验证外观的协调性。轮辋部分采用双层结构设计，内层作为主要的受力承载层，外层作为装饰或者握持层，两层之间的连接结构和轮辐做一体化设计，减少额外的连接零件，降低装配复杂度。中心轮毂位置做加厚处理，保证安装孔的受力强度，避免锁紧时出现轮毂开裂的问题，轮毂和轮辐的连接位置做渐变过渡，让应力可以顺畅地从中心传递到每根轮辐上，不会出现局部应力过高的情况。

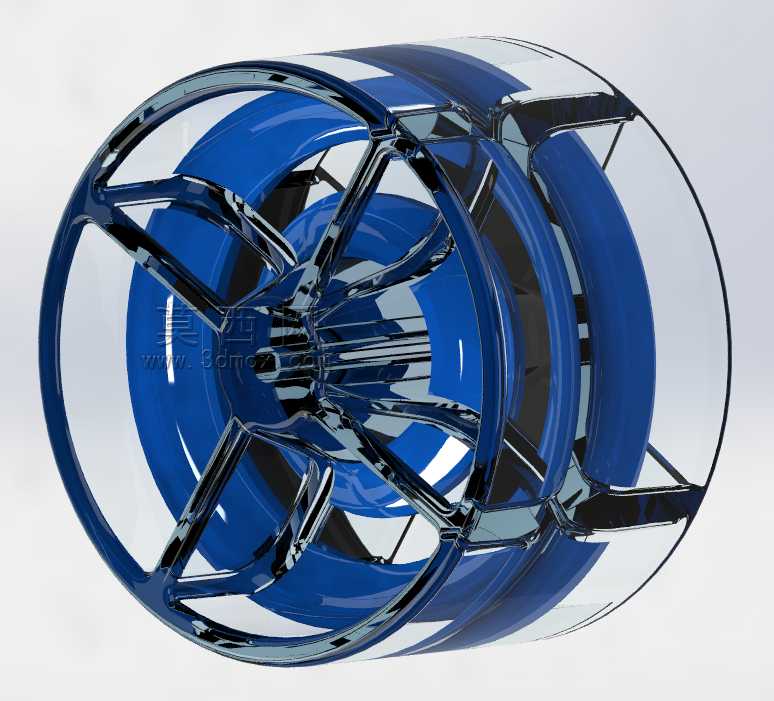

　　在实际建模过程中，这类轮盘的曲面构建要优先保证对称性，每根轮辐的曲面曲率要保持一致，避免转动时出现动不平衡的问题，轮辐和轮辋的相贯位置要做连续的曲面过渡，不要出现尖锐的棱角，既可以减少应力集中，也能提升表面处理的质量。渲染阶段可以通过不同材质的搭配，直观展现金属镀铬层和彩色漆面的搭配效果，验证外观方案的可行性，也能提前发现曲面构建中存在的褶皱或者不光顺的问题，在设计阶段就完成外观和结构的双重验证，减少后续打样修改的成本。
