带集成斩波结构的动力后轮总成结构

　　该轮组结构面向小型电动移动平台、特种巡检机器人、轻型代步载具的行走端设计，将动力输出、斩波调速的散热结构与行走轮本体做了集成化处理，打破了传统行走轮与驱动调速部件分体布置的空间占用问题。从实际应用场景来看，这类集成轮组非常适合对底盘安装空间有严格限制的小型移动设备，比如厂区内部的短途转运AGV、楼宇间的配送机器人、场地内的小型巡检作业车，这类设备往往底盘布局紧凑，没有多余空间单独布置调速模块的散热结构与传动连接部件，集成式的设计可以直接将轮组作为模块化单元安装到车架安装位上，减少中间传动环节的能量损耗。

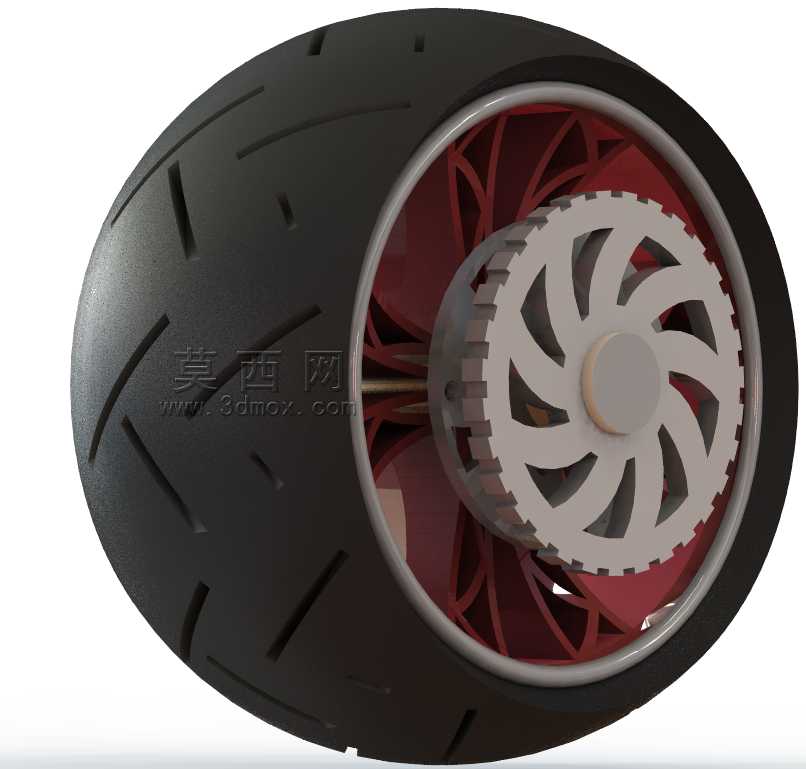

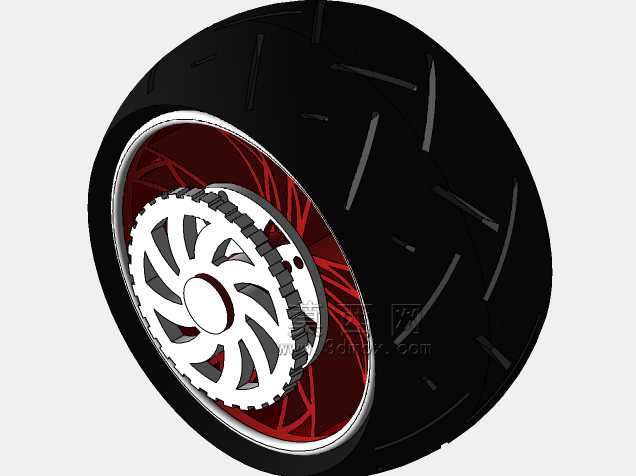

　　从功能特性上看，轮组外侧的橡胶胎体采用了斜向沟槽的胎面设计，胎面的沟槽深度与排布角度兼顾了硬质铺装路面的抓附能力与转向时的侧向防滑性能，胎体与内部金属轮毂的结合面做了阶梯式卡合结构，避免大扭矩输出时胎体与轮毂发生相对滑转。轮毂内侧集成的斩波结构轮盘，一方面作为调速模块的散热载体，轮盘上的曲面叶片结构会随着轮组转动形成定向气流，直接带走斩波功率器件工作时产生的热量，省去了额外的散热风扇安装空间；另一方面该轮盘与轮毂的连接采用了周向均匀分布的卡齿啮合结构，传递扭矩的同时可以保证转动时的动平衡精度，避免高速转动时出现轮组偏摆的问题。

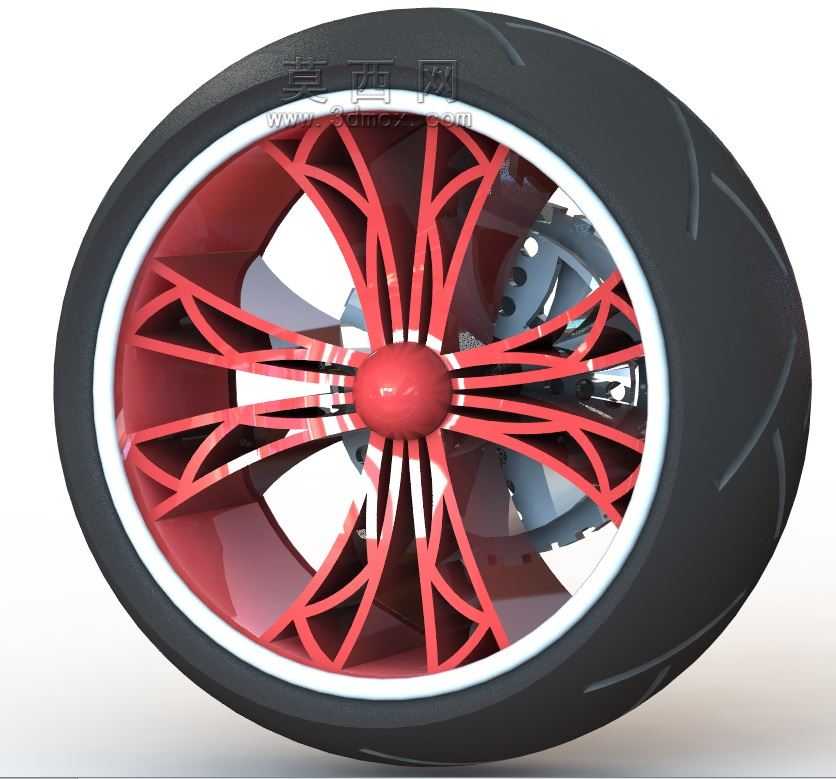

　　设计思路上，整个轮组采用了同轴集成的布局逻辑，所有功能部件都围绕轮组的转动中心布置，胎体、轮毂、散热斩波轮盘、中心定位轴套的回转中心完全重合，从根源上降低了转动时的偏心振动。中心的定位轴套采用了台阶式设计，安装时可以直接卡入车架的轴承座内，轴套上的定位台阶可以精准控制轮组与车架侧面的安装间隙，不需要额外加装调整垫片来控制轴向窜动量。轮毂内侧的红色支撑辐条采用了不等宽的曲面结构，在保证支撑强度的前提下，尽可能留出了气流流通的通道，让斩波轮盘转动时带动的气流可以顺畅穿过辐条间隙，把热量直接排到轮组外侧，不会在轮毂内部形成热量淤积。

　　从安装边界来看，轮组的轴向总宽度控制在适配小型载具底盘轮舱的尺寸范围内，胎体的最大外径满足小型移动设备的离地间隙要求，不会因为轮组尺寸过大导致底盘重心过高，也不会因为尺寸过小导致越障能力不足。安装时只需要将中心轴套两端与车架的轴承座配合，锁紧轴向固定件即可完成安装，不需要额外调整传动部件的同轴度，模块化的设计可以大幅降低整机组装的调试工时。轮组的胎面弧度做了优化，接地面积的形状接近矩形，在额定载荷下接地比压分布均匀，既可以保证直行时的滚动阻力处于较低水平，也能在转向时提供足够的侧向支撑力，避免转向过度时出现侧滑。斩波轮盘的叶片角度经过匹配设计，轮组正向转动时的气流方向朝向功率器件的安装位，反向转动时也能形成一定的散热气流，满足设备前进、后退不同工况下的散热需求，不会因为倒车行驶就出现散热效率骤降的问题。轮毂与胎体的结合位置做了密封止口，能够阻挡路面的灰尘、积水进入轮毂内部，保护内部的斩波结构与连接部件，提升轮组在复杂户外场地的使用寿命。
