豪华休闲观光游艇实体结构设计

　　这款游艇采用全实体造型构建，整个建模过程未使用曲面抽壳的简化处理方式，所有结构件均以实体特征完成搭建，从根源上避免了曲面模型常见的破面、厚度不均、装配干涉等问题，后续直接导入仿真模块开展流体阻力计算、结构强度校核时，无需额外做几何修复，能大幅缩短前期仿真预处理的时间成本。

　　从实际应用场景来看，这类游艇主要面向近岸休闲观光、商务接待、私人水上出行等场景，可适配内河、湖泊、平静近海等多种水域环境，船体主尺度经过反复优化，总长控制在24米级，型宽5.8米，型深2.9米，吃水深度1.2米，这个尺寸边界既能保证内部有充足的空间布置客舱、驾驶区、休闲功能区，也能满足多数私人游艇码头的泊位停靠限制，不会因为吃水过深无法进入浅水港池，也不会因为宽度过大超出常规泊位的停靠宽度要求。

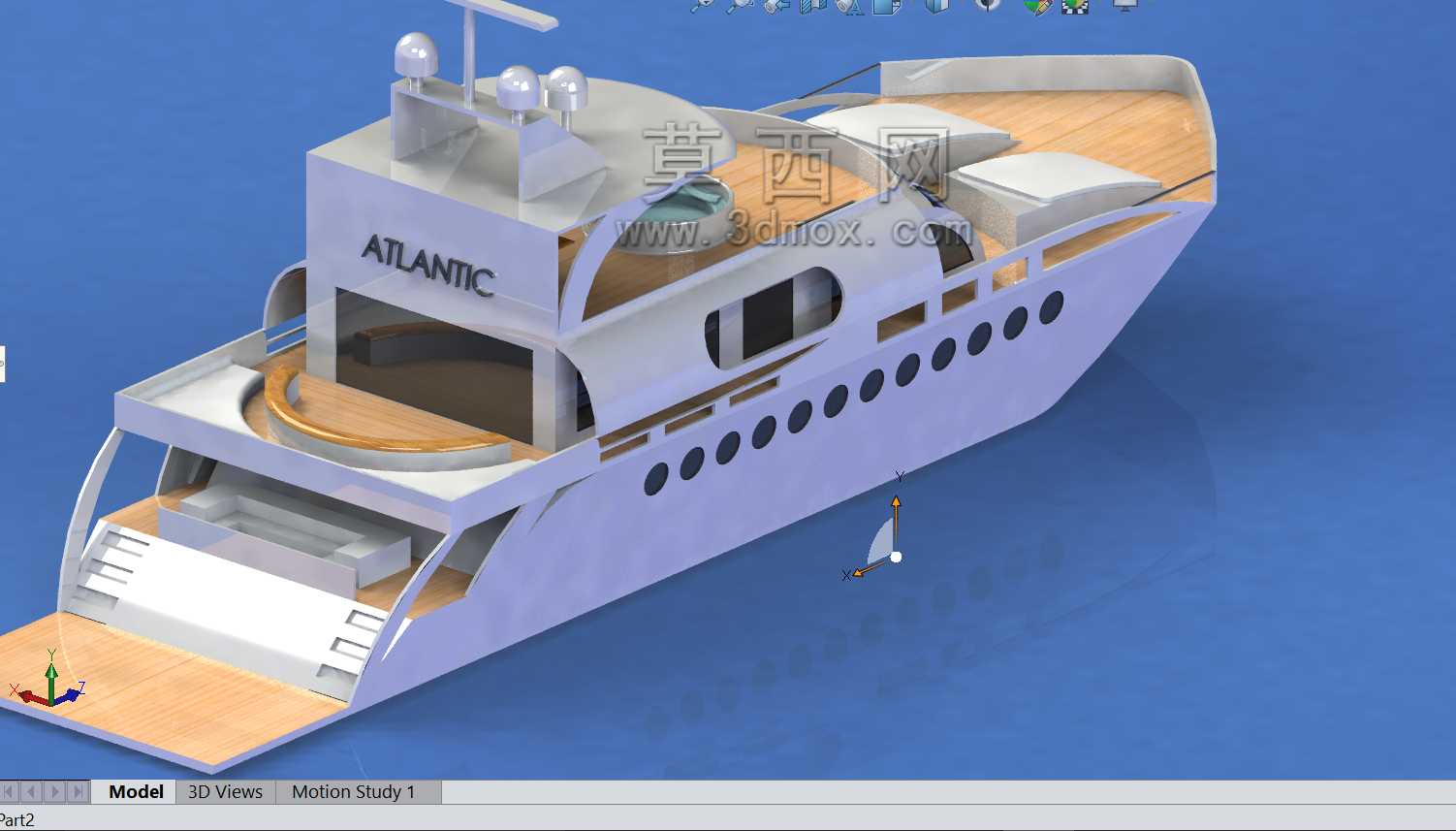

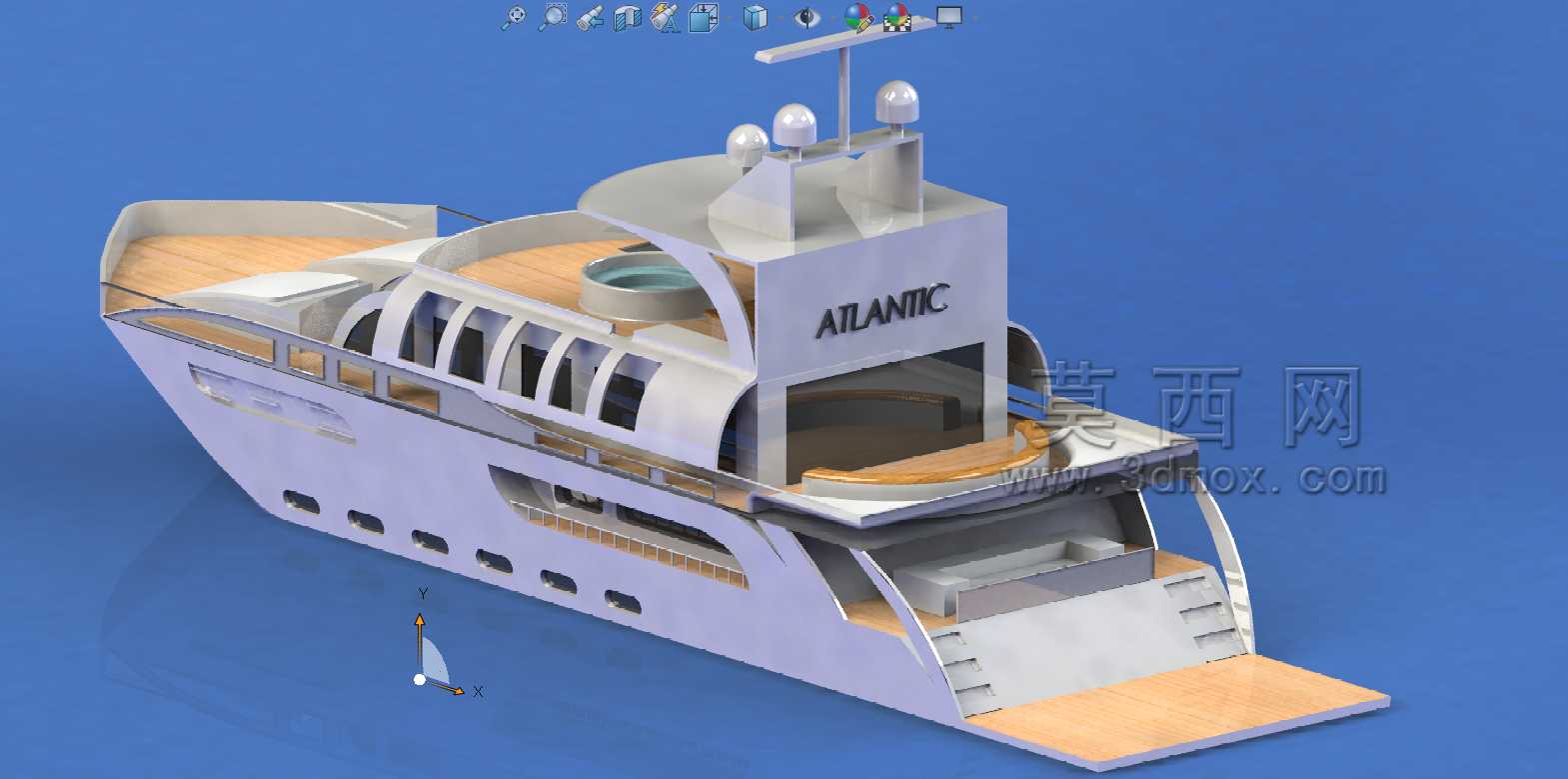

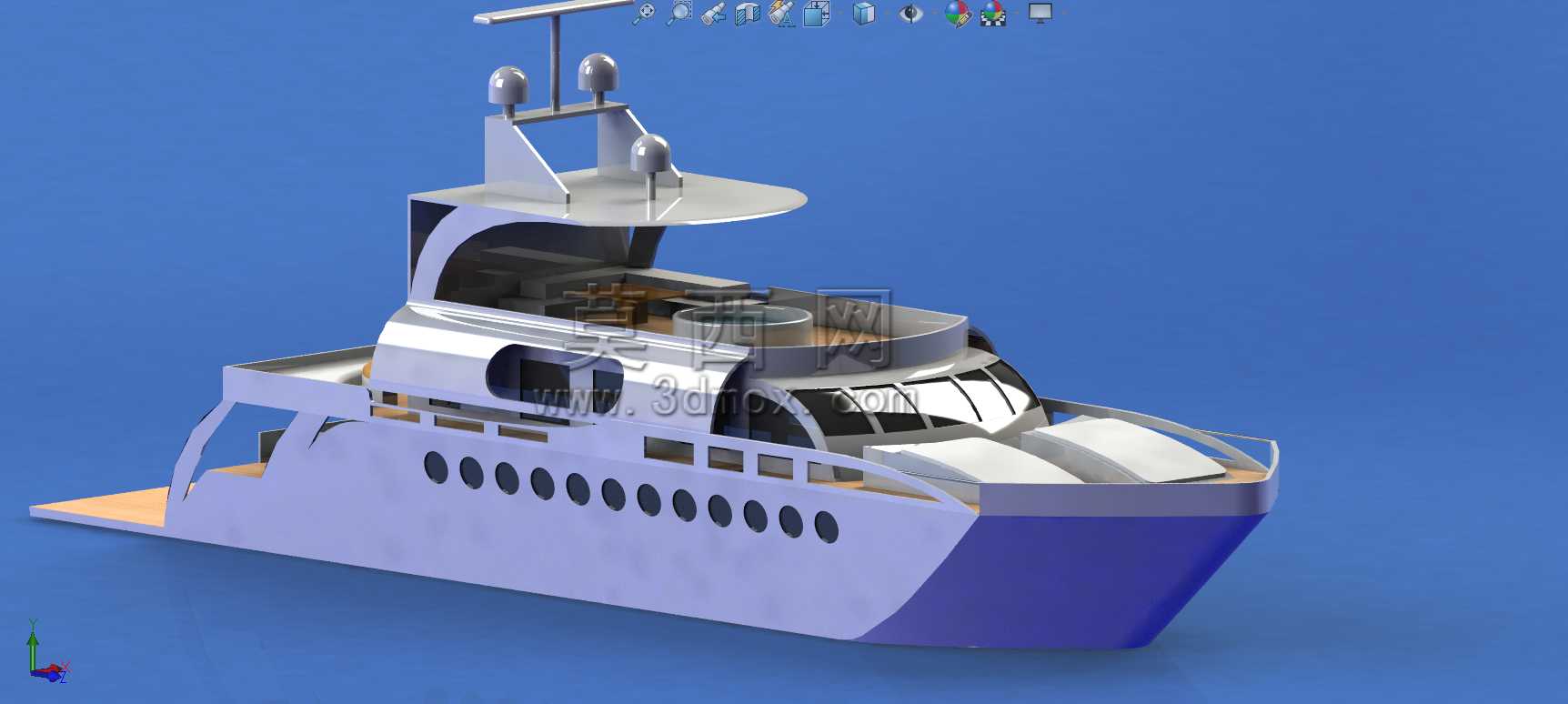

　　船体线型设计阶段，重点考量了航行阻力与稳性的平衡，艏部采用前倾式深V型设计，在30节航速下能有效破开浪涌，减少波浪对船体的拍击，提升高速航行时的乘坐舒适性；艉部做了加宽的压浪板设计，航行时能将水流向下压，减少艉部抬升带来的航行姿态变化，同时降低螺旋桨工作时的空泡效应，提升推进效率。上层建筑采用分层式布局，主甲板层设置了开放式艉阱休闲区、全封闭沙龙客舱、前部驾驶区，驾驶区的舷窗采用大倾角倾斜设计，既可以减少高速航行时的风阻，也能给驾驶人员提供无遮挡的前方视野，视野盲区控制在行业标准要求的范围内；上层飞桥甲板设置了露天驾驶位与休闲坐区，周边安装了不锈钢安全护栏，护栏高度1.1米，符合船舶安全规范的防护要求，飞桥顶部预留了雷达、卫星天线、航行灯等通导设备的安装基座，所有基座的安装孔位、加强筋结构都在实体模型中做了完整还原，后续实际生产时不需要二次做结构补强设计。

　　内部结构设计上，因为采用全实体建模，船体的舱壁、甲板、龙骨结构都做了等比例还原，主龙骨采用T型截面钢结构，从艏柱一直延伸到艉封板，横向设置了8道水密舱壁，将船体分隔成9个独立水密舱段，即使单个舱段进水，也能保证整船不沉，满足近海航行的抗沉性要求。客舱内部的层高设置为2.2米，成年人在舱内行走不会有压抑感，舱室内部的家具安装位、管线走向通道都在实体模型中预留了对应的空间，比如空调风管的走向通道、电缆的布线槽、给排水管路的穿孔位置，都在结构件上做了对应的开孔与补强，避免后续管线安装时在结构件上随意开孔破坏船体强度。

　　动力系统安装边界方面，模型中预留了双柴油发动机的安装舱位，发动机舱的尺寸适配主流的船用高速柴油机，安装基座的减震器安装孔位、传动轴的穿出孔位、螺旋桨的安装空间都做了精准匹配，传动轴的角度设置为12度，这个角度既能保证螺旋桨在航行时完全浸没在水中，也能减少传动轴的功率损耗，提升传动效率。油箱与清水箱的布置位置做了重心优化，设置在船体中部的底舱位置，不管是燃油、清水消耗导致的重量变化，都不会让船体产生过大的纵倾，始终保持平稳的航行姿态。

　　实体造型的设计方式，除了方便仿真计算之外，也能直接对接数控加工生产，所有结构件的尺寸都可以直接从模型中提取，不需要重新绘制二维加工图纸，比如船体的外板加工数据、上层建筑的玻璃钢模具加工数据、内部结构件的切割下料数据，都可以直接从实体模型导出，大幅缩短从设计到生产的转化周期。另外，全实体的结构也方便后续做改装设计，比如用户需要在飞桥加装硬顶、在艉部加装游泳平台、在客舱调整内部布局，都可以直接在现有实体模型上做特征修改，不会因为曲面模型的拓扑结构问题导致修改失败。

　　在细节设计上，船体侧部的舷窗采用圆角矩形设计，窗框的安装槽、密封胶条的安装位都做了实体还原，保证安装后的水密性；甲板表面做了防滑纹理的结构预留，实际生产时可以直接在模具上做出防滑纹理，不需要后期额外粘贴防滑层；艏部的锚机安装位、锚链舱的空间、导缆孔的位置都按照实际使用需求做了布置，锚链的长度预留、锚的收纳空间都经过尺寸校核，不会出现锚无法完全收纳进锚链舱的问题。栏杆的安装基座都做了局部加厚处理，避免人员倚靠时出现结构变形，所有的结构过渡位置都做了圆角处理，既减少应力集中，也能避免人员磕碰受伤。
