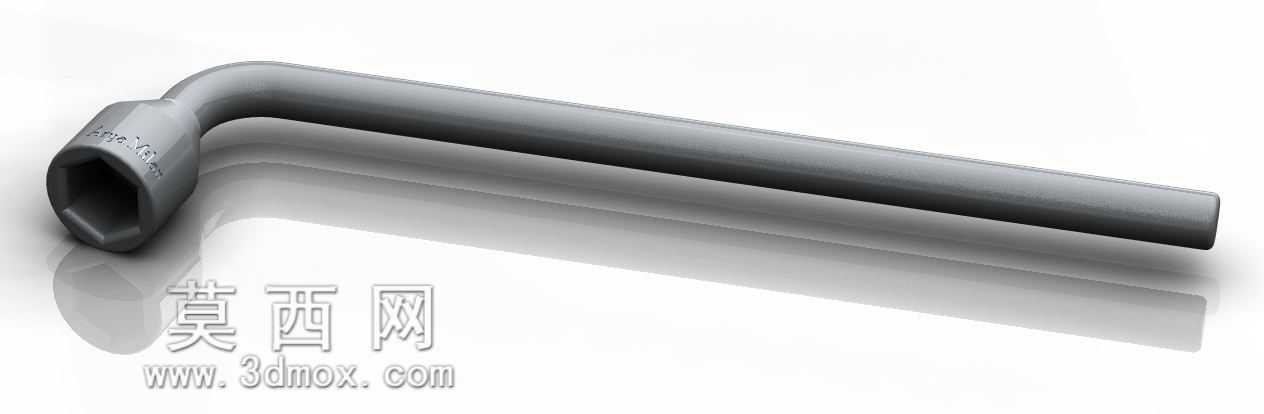

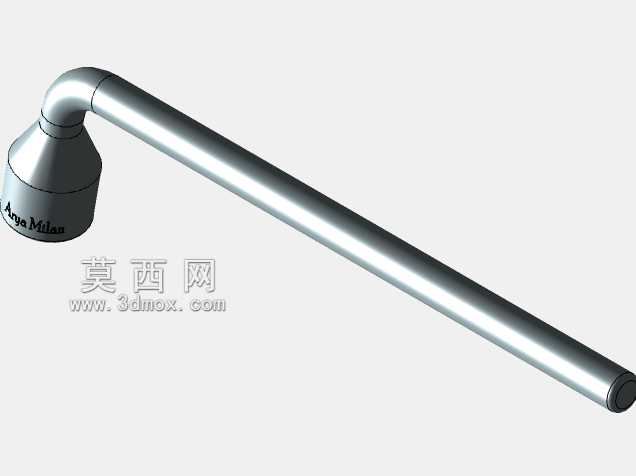

L型弯柄套筒扳手工业级手动工具结构

　　在设备运维、机械装配、汽修维保等诸多需要紧固件拆装的场景里，L型弯柄结构的套筒扳手是一线作业人员随身工具包内的常备款，区别于直柄棘轮扳手的操作逻辑，这类弯柄套筒的核心优势在于可以借助杆身的弯折角度，在狭窄的操作空间内获得更大的施力扭矩，同时能避开周边的管线、结构凸台等干涉区域，完成常规直柄工具无法触及的螺栓拆装作业。从实际使用场景来看，这类扳手常被用于设备机架内部的深位螺栓紧固、汽车底盘悬架部件的螺母拆装、生产线设备侧装紧固件的运维调整，尤其是当操作面与螺栓轴线存在垂直方向的空间遮挡时，弯柄的结构可以让作业人员的手部处于无遮挡的操作区域，无需额外加装万向接杆就能完成扭矩传递，减少了接杆连接带来的扭矩损耗与晃动间隙。

　　从功能特性上看，这款套筒扳手的工作端采用内六角套头结构，套头内部的型面与标准六角螺栓、螺母的对边尺寸精准匹配，施力时接触面可以完整覆盖螺母的六个受力面，不会像开口扳手那样仅接触两个棱边，大幅降低了紧固件棱边被拧圆打滑的概率，适合对大扭矩要求的紧固件拆装作业。弯柄的杆身采用一体化成型结构，没有拼接焊缝，避免了大扭矩施力时杆身从拼接处断裂的风险，杆身的长端作为主要施力臂，根据杠杆原理，更长的力臂可以让作业人员用更小的手部握力输出足够的紧固扭矩，短端与套筒工作端直接相连，既可以作为快速转动的辅助操作端，在螺栓初步拧松后，握持短端可以快速转动杆身完成螺栓的拆卸或预紧，提升作业效率。

　　从设计思路层面分析，这款扳手的弯折角度经过实际作业场景的反复验证，弯折处采用圆弧过渡结构，而非直角弯折，避免了直角位置的应力集中问题——在大扭矩施力时，直角弯折的位置会出现应力峰值，长期使用容易产生金属疲劳裂纹，圆弧过渡的结构可以让杆身的应力沿着弯弧均匀分散，提升工具的整体使用寿命。套筒工作端的外壁做了加厚处理，因为套筒在传递扭矩时，套头的侧壁是主要受力部位，加厚的侧壁可以承受更大的扭矩载荷，不会因为薄壁结构出现套头开裂、变形的问题。杆身的表面做了哑光金属处理，既可以提升表面的防锈能力，在沾有机油、切削液的作业环境下，哑光表面也不会因为反光影响作业人员的操作视线，同时杆身的握持部位没有做额外的防滑包胶，是考虑到重载施力时，金属杆身的刚性更强，包胶结构在大压力下容易出现形变移位，反而影响施力的稳定性，金属杆身即使沾有油污，作业人员佩戴防滑劳保手套也能获得足够的握持摩擦力。

　　从外形尺寸与安装边界来看，这类L型套筒扳手的套筒端外径略大于适配螺栓的螺母对边尺寸，在设计建模时需要严格控制套筒的外壁直径，确保套筒可以伸入螺栓安装位的沉孔内，不会因为套筒外径过大卡在沉孔入口，无法与螺母完全啮合。杆身的长度设计需要平衡扭矩输出与操作空间的限制，过长的杆身虽然能获得更大的扭矩，但在狭小的设备舱内会因为杆身回转半径过大，无法完成整周的转动操作，过短的杆身则无法提供足够的施力力臂，紧固大规格螺栓时会出现施力不足的问题。弯折段的长度也需要匹配常见的操作空间深度，确保当套筒完全套入螺母后，弯折位置刚好处于结构遮挡面的外侧，不会因为弯折段过短导致杆身被周边结构挡住，无法完成转动操作。建模过程中，套筒内部的六角型面需要做微小的拔模斜度，既方便套筒快速套入螺母，也能避免长期使用后套筒内部因为磨损出现卡滞，无法顺利从螺母上拔出的问题；弯折处的圆弧半径需要结合杆身的直径做匹配，圆弧半径过小会提升应力集中的风险，圆弧半径过大则会增加扳手的整体占用空间，影响狭窄场景下的通过性。

　　在实际的三维建模过程中，需要重点关注套筒内六角型面与杆身的同轴度，若同轴度出现偏差，施力时会出现偏心载荷，导致杆身受力不均，长期使用容易出现弯曲变形；同时杆身的外圆需要保持均匀的直径，避免局部直径过小导致的强度薄弱点。这类手动工具的模型在做结构验证时，还需要模拟最大施力扭矩下的结构应力分布，确认弯折位置、套筒与杆身的连接位置的应力值处于材料的许用应力范围内，确保工具在额定使用场景下不会出现断裂、变形等失效问题。
