车辆悬架用圆柱螺旋减震弹簧结构设计

　　在乘用车辆、非道路工程行走设备的悬架系统中，这类圆柱螺旋压缩弹簧是承担减震缓冲核心功能的弹性元件，区别于钢板弹簧的叠片结构，单根螺旋弹簧的线刚度一致性更易控制，在独立悬架结构中适配性更强，能配合减震器阻尼芯体完成路面冲击的逐级衰减。日常作业场景里，车辆驶过颠簸路面、减速带或者非铺装路面的凸起坑洼时，车轮接收到的垂向冲击会先传递到弹簧下端的安装座，弹簧通过自身的螺旋圈形变吸收冲击动能，避免刚性冲击直接传递到车架或车身结构，既保护车体结构件不会因瞬时冲击产生应力开裂，也能提升驾乘人员的乘坐舒适度，减少车载精密设备因振动出现的接线松脱、部件错位问题。

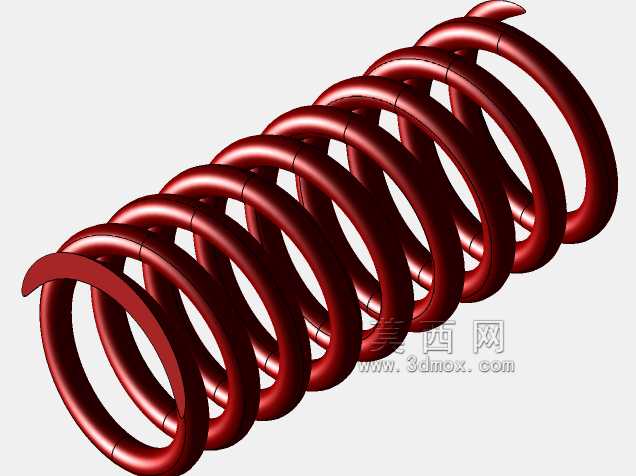

　　从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋构型，两端做了并圈磨平处理，端部的并圈圈数约为1圈，磨平后的端面平面度可以保证安装时弹簧端面与安装座完全贴合，不会出现偏载导致的弹簧侧向弯曲、早期疲劳断裂问题。弹簧的有效圈数经过刚度匹配计算，在额定载荷下的形变量控制在悬架行程的合理区间内，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小出现悬架击穿、弹簧并圈碰磨的问题。弹簧的钢丝截面为圆形，这种截面的簧丝在承受扭转载荷时应力分布更均匀，相比矩形截面簧丝的应力集中系数更低，疲劳寿命更长，适合高频往复压缩的工作场景。

　　从安装边界来看，弹簧的中径尺寸需要匹配悬架减震器套筒的外径，保证弹簧套在减震器外侧时不会和套筒外壁产生摩擦，同时弹簧的外径要小于悬架轮拱内侧的安装空间，避免转向或者悬架跳动时弹簧和周边的车架、拉杆部件产生运动干涉。弹簧的自由长度需要结合车辆空载、满载的静载荷形变量来确定，保证空载时弹簧有足够的预紧力，不会出现安装松旷，满载时弹簧的压缩量不超过极限压缩行程的70%，预留足够的冲击余量应对突发的大载荷冲击。弹簧两端的安装座通常采用冲压成型的碗状结构，和弹簧磨平端面的接触面积足够大，能分散弹簧端部的接触应力，避免安装座被弹簧端部压溃变形。

　　在实际选型匹配过程中，这类弹簧的刚度参数需要和减震器的阻尼参数做匹配调校，如果弹簧刚度过高，阻尼无法有效抑制弹簧的往复弹跳，会出现车辆过坎后多次余振的问题；如果弹簧刚度过低，会导致车辆侧倾过大，弯道行驶时车身稳定性不足。弹簧的表面处理采用喷塑工艺，红色的塑层一方面能起到防锈防腐的作用，避免车辆行驶过程中带起的泥水、融雪剂腐蚀簧丝表面，另一方面也能通过颜色区分不同刚度等级的弹簧，方便装配线和售后维修时快速识别选型。簧丝在卷制成型后会经过喷丸强化处理，在簧丝表面形成预压应力层，抵消部分工作时产生的拉应力，大幅提升弹簧的疲劳寿命，应对车辆全生命周期内数百万次的往复压缩循环。

　　不同于阀门用的小线径精密弹簧，这类悬架用减震弹簧的线径更粗，承载能力更强，工作过程中的形变量更大，设计时需要重点考虑共振频率的规避，要让弹簧的固有频率避开路面激励的常用频率区间，避免行驶过程中出现共振导致的弹簧异响、刚度骤降问题。在三维建模过程中，螺旋扫掠路径的节距参数需要和有效圈数、并圈圈数精准对应，端部磨平的切除角度要保证端面和弹簧轴线完全垂直，建模时还要预留出弹簧压缩时的圈间间隙，避免工作状态下相邻簧圈出现碰磨，产生异响和磨损。
