车辆悬架用螺旋弹簧液压减震结构

　　在乘用车辆、非道路作业机械的行走悬架系统中，这类螺旋弹簧与阻尼筒集成的减震部件，是承担冲击缓冲、振动衰减核心功能的关键零件，区别于钢板弹簧仅承载垂直载荷的特性，该结构将弹性承载与阻尼耗能功能整合为一体，可在车轮受路面冲击产生跳动时，同时完成载荷支撑与振动能量耗散，避免车身产生持续余振影响操控稳定性与乘坐舒适性。

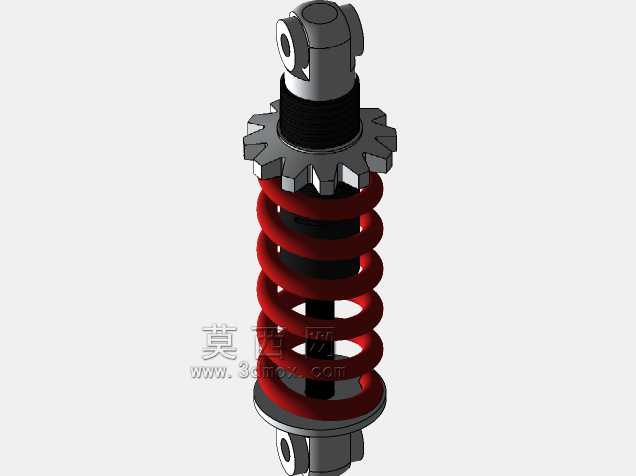

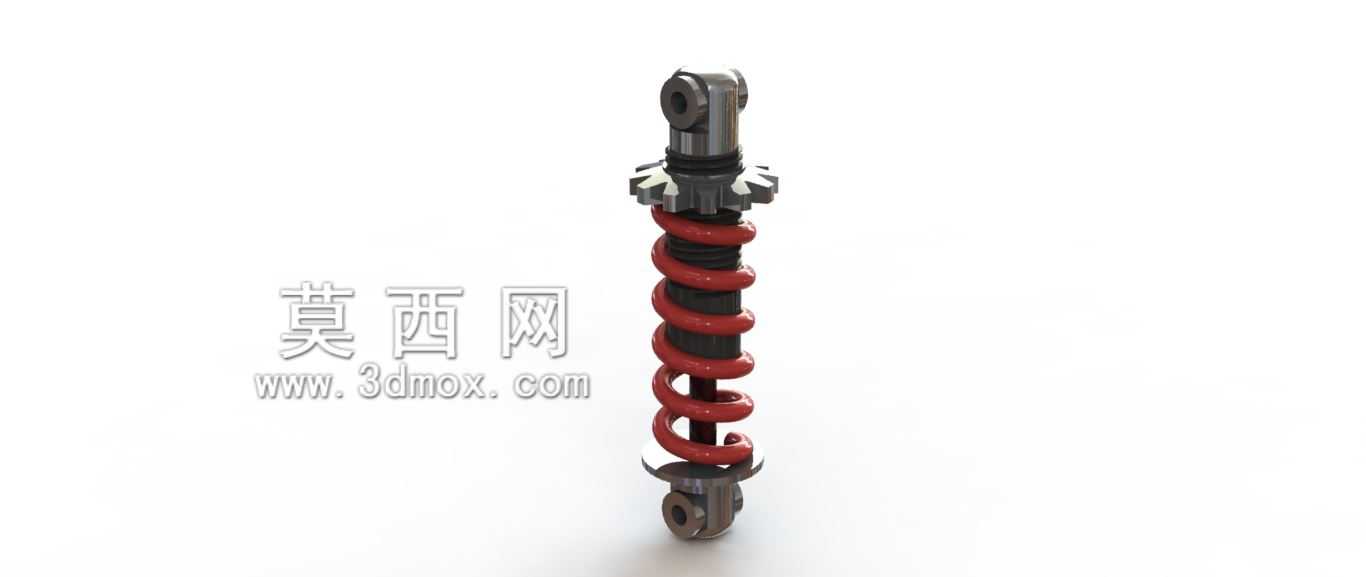

　　从实际装车场景来看，该结构多用于两轮摩托、全地形车、小型电动车辆的前后悬架位置，上端吊耳通过销轴与车架铰接座连接，下端吊耳与转向节或摇臂铰接，安装时需保证上下铰接点的同轴度公差控制在0.1mm以内，避免工作过程中阻尼筒承受侧向弯矩导致密封件偏磨漏油。结构设计上，阻尼筒作为核心承载基体，内部设置活塞与节流阀片，液压油通过阀片上的节流孔在上下腔之间流动产生阻尼力，将弹簧往复运动的动能转化为油液的热能耗散掉，外部套装的螺旋弹簧承担静态载荷与冲击过程中的弹性复位作用，弹簧上下端设置的橡胶缓冲垫可避免弹簧并圈时产生金属撞击异响，同时可过滤部分高频小幅振动。

　　设计过程中需重点匹配弹簧刚度与阻尼系数的对应关系，弹簧刚度根据整车满载轴荷计算确定，需保证车辆在额定载荷下悬架静挠度处于100-150mm的合理区间，阻尼系数则根据悬架偏频匹配，通常压缩行程阻尼力设置为复原行程的三分之一，避免压缩过程中阻尼过大导致车轮接地性变差，复原行程阻尼足够大可快速抑制弹簧回弹。外形尺寸方面，该结构的总长需匹配悬架最大跳动行程，当车轮上跳至极限位置时，阻尼筒需预留不小于10mm的剩余压缩行程，避免活塞撞击筒底造成结构损坏，弹簧的中径需与阻尼筒外径保留3-5mm的径向间隙，防止工作过程中弹簧与筒身发生摩擦剐蹭，上下吊耳的孔径需匹配通用M10或M12的铰接销轴，衬套采用橡胶金属复合结构，可补偿安装过程中的少量角度偏差，同时隔绝部分振动向车架传递。

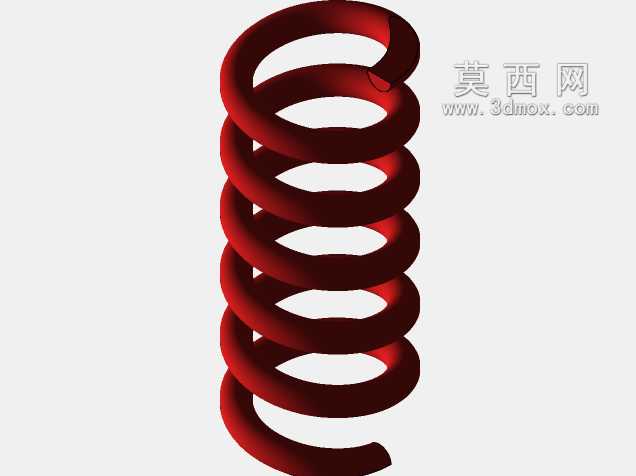

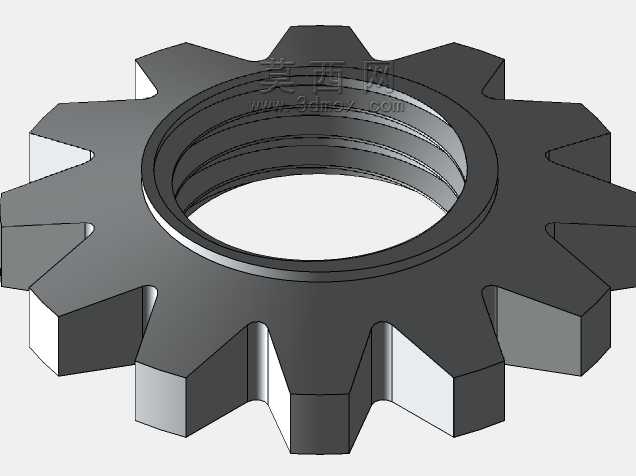

　　从建模逻辑来看，阻尼筒的外筒、活塞杆、吊耳部分采用回转特征建模，保证各段圆柱面的同轴度要求，螺旋弹簧通过螺旋线扫描生成，扫描路径的螺距根据弹簧刚度设计值设置，两端并紧磨平段需单独设置螺距过渡，保证弹簧端面与安装座贴合面积不小于弹簧端圈面积的75%，上下端的调节齿圈结构用于调整弹簧预紧力，建模时需保证齿形的啮合间隙在0.2-0.3mm之间，方便装配后进行预载荷调整。实际使用过程中，该结构的阻尼筒密封件需耐受-40℃到120℃的工作温度范围，油液采用专用减震器液压油，保证高低温环境下粘度变化率不超过15%，避免阻尼力出现大幅波动影响行驶稳定性，弹簧表面需做喷丸强化处理，提升疲劳寿命，可承受不低于100万次的往复压缩循环不出现断裂失效。
