在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套结构的设计合理性,直接决定了整机的运转平顺性、NVH表现以及核心部件的疲劳寿命。从实际装机场景来看,这类多曲拐结构的曲轴普遍适配小排量直列四缸动力单元,覆盖民用乘用车、小型工程机械、固定动力机组等多个应用场景,不同场景下对曲轴的动平衡等级、轴颈配合公差、油道布局的要求存在明显差异,建模阶段需要提前匹配对应场景的设计边界。

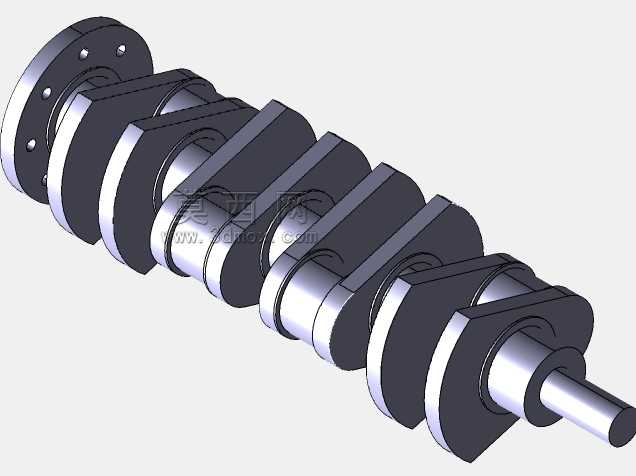

从结构功能层面拆解,这套曲轴的前端法兰端用于连接正时驱动轮、扭转减振器以及前端附件驱动轮系,后端的输出轴颈则与飞轮组件配合,把燃烧做功产生的扭矩传递给传动系统。每一组曲拐都由主轴颈、连杆轴颈、曲柄臂三部分构成,相邻曲拐之间的相位角按照180度间隔排布,匹配四缸机的点火顺序,保证各缸做功冲程的间隔均匀,避免输出扭矩出现过大的波动。曲柄臂上设计有对应的平衡配重结构,用来抵消曲拐旋转过程中产生的离心惯性力,以及活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转过程中的振动载荷,减少主轴承座的受力冲击。
建模过程中首先要确定的是主轴颈与连杆轴颈的直径参数,这两个尺寸直接决定了曲轴的抗弯、抗扭承载能力,轴颈表面需要预留对应的硬化层处理余量,匹配后续精加工以及轴瓦配合的公差要求。主轴颈的同轴度公差需要严格控制,避免装配后出现轴瓦偏磨、运转卡滞的问题;连杆轴颈与主轴颈的中心距决定了活塞的行程,是影响发动机排量、压缩比的核心参数,建模时需要严格保证中心距的尺寸精度,避免出现排量偏差、活塞碰撞气门等设计缺陷。油道的布局是曲轴设计的核心细节之一,倾斜布置的内部油道需要连通每一组主轴颈与连杆轴颈,保证压力润滑油能够持续输送到各摩擦副表面,油道的转角位置需要做圆弧过渡处理,避免应力集中导致的曲轴疲劳断裂,同时油道的进出口位置需要设计在轴颈的低载荷区域,减少油膜压力对油道密封的影响。
安装边界方面,曲轴的轴向定位依靠中间位置的止推轴颈实现,建模时需要预留止推片的安装间隙,保证曲轴受热膨胀后不会出现轴向窜动过量的问题。前端法兰的螺栓孔分布需要与正时轮、减振器的安装孔位完全匹配,螺栓的预紧力对应的接触面压需要在设计阶段做校核,避免运转过程中出现连接松动。后端输出轴颈的密封面需要设计对应的粗糙度要求,匹配曲轴后油封的密封性能要求,防止出现机油渗漏的问题。曲拐的回转半径需要与缸体的曲轴箱避让空间做匹配校验,避免运转过程中曲柄臂与缸体、连杆大端出现运动干涉,尤其是在连杆摆动到最大角度位置时,需要预留足够的安全间隙。
从工艺实现的角度来看,这类曲轴一般采用模锻或者球墨铸铁铸造工艺成型,建模时需要考虑拔模斜度、分型面位置以及加工余量的预留,曲柄臂与轴颈的过渡位置必须采用大圆角过渡,减少应力集中系数,提升曲轴的疲劳强度。动平衡校准是曲轴生产过程中的关键工序,建模阶段可以通过调整平衡配重的去重区域位置,减少后续动平衡工序的材料去除量,提升生产效率。对于高负荷应用场景的曲轴,还需要在圆角位置做滚压强化处理,对应的结构设计需要预留滚压工艺的操作空间,避免加工干涉。
在实际的结构验证阶段,需要对曲轴做有限元强度分析,模拟最大爆发压力工况下的应力分布,校核各危险截面的安全系数,尤其是主轴颈与曲柄臂的过渡位置、油道开口位置,这些区域是疲劳裂纹的高发位置,需要通过结构优化降低应力峰值。同时还要做曲轴的扭振分析,匹配扭转减振器的刚度阻尼参数,避免在常用转速区间出现扭转共振,导致曲轴断裂、附件轮系损坏等故障。
