内燃机活塞连杆组件结构设计

　　在往复式内燃机的核心运动机构中，活塞连杆组件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，是动力输出路径上不可或缺的传动部件。这套组件的设计直接决定了内燃机的动力输出效率、运转平顺性与整机使用寿命，在车用动力、工程机械动力、小型通用动力等各类内燃机场景中都有广泛应用。

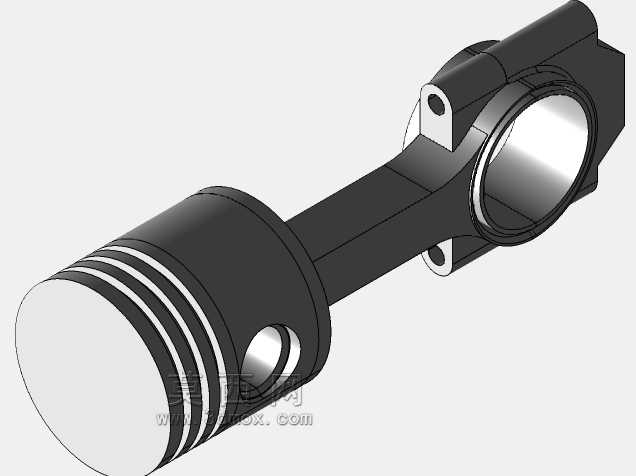

　　从结构组成来看，整套部件包含活塞本体、连杆构件、活塞销、连杆盖以及配套的滑动轴承部分。活塞头部设置有多道环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。活塞裙部设计为适配气缸内径的圆柱面，在往复运动过程中起到导向作用，同时承受侧推力，保证活塞运动轨迹与气缸轴线保持重合，避免出现偏磨、拉缸等故障。

　　连杆部分采用变截面杆身设计，从大小头过渡区域逐步调整截面尺寸，在保证结构强度、承受交变拉压载荷与弯曲载荷的前提下尽可能降低自身重量，减少往复运动过程中产生的惯性力。连杆小头通过活塞销与活塞连接，销孔内设置有衬套结构，降低活塞销与连杆之间的摩擦磨损，工作过程中依靠飞溅上来的润滑油实现润滑冷却。连杆大头为剖分式结构，与连杆盖配对加工，通过高强度螺栓实现紧固，接合面经过精密加工保证定位精度，大头内部安装有轴瓦，与曲轴的连杆轴颈配合，将活塞传递来的推力转化为曲轴的旋转力矩。

　　设计过程中需要重点匹配各部件的安装边界尺寸：活塞外径需要与对应气缸内径保持规定的配合间隙，间隙过大会导致密封不良、敲缸异响，间隙过小则会在热态工况下出现活塞膨胀卡滞；活塞销的直径需要同时匹配活塞销座孔与连杆小头衬套孔的尺寸，保证浮动式连接的正常工作，允许活塞销在工作过程中缓慢转动，使磨损均匀分布；连杆大头的孔径需要与曲轴连杆轴颈的尺寸匹配，轴瓦的壁厚、油槽位置需要严格对应润滑油路的布置，保证摩擦表面能够得到持续的润滑油供给。

　　在实际运转工况下，这套组件需要承受极高的交变载荷：做功行程中活塞顶部承受数兆帕的燃气爆发压力，通过活塞销传递到连杆，再由连杆推动曲轴旋转；进排气行程中组件则会受到往复惯性力的作用，转速越高惯性力越大，因此各部件的材料选型、结构强度校核都需要覆盖额定转速下的最大载荷工况，同时还要考虑热负荷带来的材料性能变化，活塞顶部直接接触高温燃气，工作温度可达数百摄氏度，需要通过合理的结构设计保证热量能够通过活塞环、活塞销及时传递出去，避免热变形超出设计允许范围。

　　各连接部位的紧固设计也尤为关键，连杆螺栓需要采用高强度合金钢材料，按照规定的扭矩与转角法完成紧固，保证在交变载荷作用下不会出现松动，避免连杆盖脱落造成严重的整机故障。活塞销的挡圈结构需要可靠限位，防止活塞销轴向窜动刮伤气缸壁。整套组件在装配前需要对活塞与连杆进行重量分组，同一台内燃机所使用的活塞连杆组件重量差需要控制在极小的范围内，减少运转过程中的不平衡量，降低振动与噪声水平。
