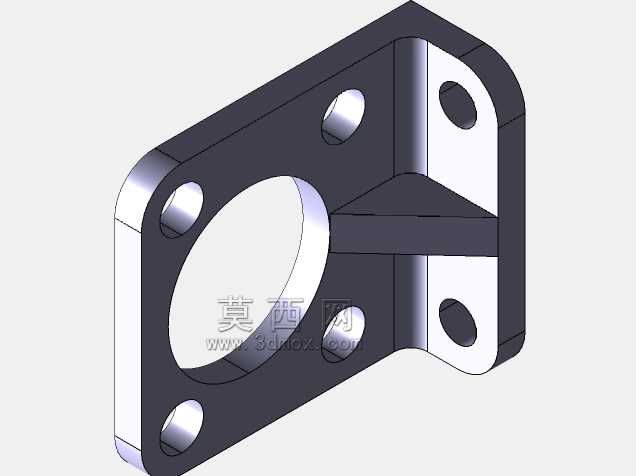

轴类定位用L型带筋法兰安装支座

　　在各类传动设备、管路支撑以及工装夹具的结构搭建中，轴类零件的径向与轴向定位一直是影响设备运行稳定性的关键环节，这款L型带筋的安装支座，正是针对轴系末端固定、穿轴式支撑场景开发的结构件，日常多应用在小型输送线的从动辊端固定、气动执行元件的导杆端限位、液压管路的硬管对接端支撑这类需要同时提供垂直安装面与轴孔定位的工况中。从实际使用的角度看，这类支座不需要额外加工复杂的安装基体，直接通过法兰面的孔位锁附在设备墙板或者型材架上即可完成固定，相比一体式铸造的轴承座，它的结构更紧凑，占用的安装空间更小，尤其适合设备内部布局紧凑、没有多余空间布置大型支撑座的场景。

　　设计这款零件的时候，首先要考虑的是受力方向的问题，因为轴类零件在运行过程中会产生径向的交变载荷，尤其是带传动、链传动的辊轴端，径向的张紧力会持续作用在支座的轴孔位置，如果单纯做直角弯折的板材结构，弯折处很容易因为应力集中出现疲劳变形，所以在两个垂直安装面的直角连接处，特意加设了三角形的加强筋结构，筋板的厚度和支座主体壁厚保持一致，既不会因为筋板过厚导致注塑或者铸造过程中出现缩孔缺陷，也能有效提升直角位置的抗弯折能力，抵消轴孔承受的径向载荷带来的倾覆力矩。

　　再看安装边界的设计，支座的垂直法兰面上均匀布置了四个安装通孔，孔位采用对称分布的设计，不管是水平安装还是垂直倒装，都能保证四个固定点的受力均匀，不会出现单侧受力过大导致的支座倾斜问题。轴孔的位置设置在法兰面的中心区域，轴孔周边做了轻微的倒角处理，既可以在穿轴的时候起到导向作用，也能避免轴孔边缘的锐边划伤轴表面的镀层或者加工面。和法兰面垂直的侧安装板上，还设置了两个定位销孔，这两个孔的作用是在设备初次装配的时候，先通过定位销完成支座的位置校准，再锁附四个安装螺丝，避免锁螺丝的过程中支座出现位置偏移，保证轴孔的同轴度符合装配要求，尤其是多根轴平行布置的场景下，这种带定位销孔的设计能大幅降低装配调试的时间成本。

　　从外形尺寸的适配性来看，这款支座的整体厚度控制在常规五金件的通用壁厚范围内，法兰面的外接轮廓尺寸刚好覆盖轴孔直径的三倍左右，既保证了安装面有足够的接触面积分散固定螺丝的压紧力，也不会因为法兰面过大浪费原材料。轴孔的直径公差按照过渡配合的精度设计，既可以和光轴实现小间隙的快速装配，也能在需要过盈配合的场景下通过热装完成固定，适配不同直径的标准光轴使用。侧安装板的突出长度刚好满足加强筋的布置需求，不会因为侧板过长导致整体结构的悬臂过大，在承受轴向冲击载荷的时候，侧板的根部不会出现应力断裂的问题。

　　实际选型使用的时候，需要注意安装面的平面度要求，如果设备墙板的安装面存在明显的凹凸不平，锁附螺丝的时候会导致支座出现轻微变形，进而影响轴孔的圆度，造成轴转动的时候出现卡滞或者磨损加剧的问题，所以装配前需要对安装面做简单的铣平处理，或者在支座和安装面之间加设调整垫片补偿平面度误差。另外这款支座的轴孔没有设计轴承安装位，适合直接固定不转动的固定轴，或者作为滑动轴的导向支撑使用，如果需要支撑转动的转轴，需要在轴孔内加装配套的轴套或者微型轴承，不能直接让转轴和支座的轴孔干摩擦运行，否则会快速磨损轴孔内壁，导致定位精度下降。

　　在日常的设备维护中，这类支座的检查重点主要是加强筋和法兰面的连接位置，以及安装螺丝的预紧力，因为长期受交变载荷的作用，螺丝可能出现松动，加强筋的根部可能出现细微的疲劳裂纹，定期检查可以避免支座突然失效导致轴系脱落的问题。相比焊接式的轴支撑座，这种一体式的支座不需要现场焊接作业，不会因为焊接变形导致轴孔位置偏移，装配和更换都更加方便，只需要拧下固定螺丝就可以完成备件更换，不需要对设备主体做二次加工，非常适合模块化设计的设备使用，能有效降低设备的装配和维护成本。
