机床导轨用燕尾式限位挡块结构

　　在普通车床、铣床、磨床以及各类非标自动化滑动导向机构中，燕尾式滑动副的应用十分普遍，这类滑动结构凭借导向精度稳定、接触刚度充足、可通过镶条调整配合间隙的特点，长期占据中低速重载直线导向场景的主流应用位置，而燕尾式挡块正是这类滑动副上不可或缺的限位功能部件。很多刚接触设备结构设计的工程师容易忽略挡块的设计细节，觉得不过是一块固定在导轨端部的金属块，能挡住滑台不脱出就行，但实际在车间设备运维的反馈里，挡块设计不合理导致的设备故障占比并不低——比如挡块与燕尾导轨的配合面角度偏差，会导致滑台移动到行程末端时出现别卡，长期运行会磨损导轨燕尾面的精度；如果挡块的安装固定方式设计不当，设备长期运行中受往复冲击载荷作用，挡块出现松动移位，

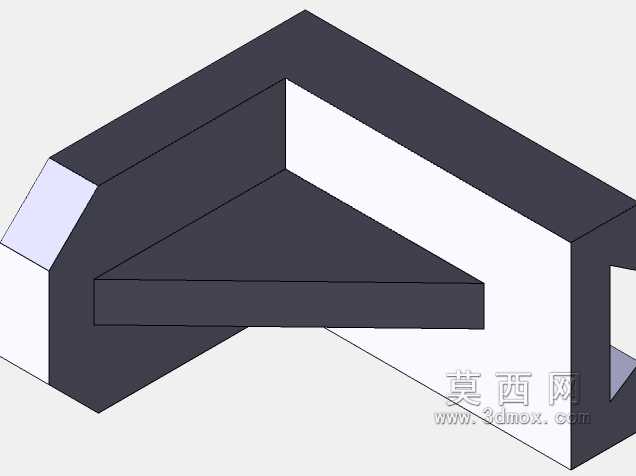

　　轻则导致滑台行程超差加工出废品，重则会使滑台从导轨上脱出造成设备损坏甚至安全事故。这款燕尾式挡块的结构完全匹配标准燕尾导轨的截面角度，配合面采用与导轨燕尾面一致的斜度设计，安装后能与导轨的两个斜向接触面完全贴合，不会出现局部点接触或线接触的应力集中问题，当滑台运行到行程末端接触挡块时，冲击力会均匀分散到两个斜向配合面上，相比直面挡块仅靠端面承受冲击的结构，能大幅降低连接螺栓受到的剪切载荷，提升挡块的抗冲击寿命。从安装边界来看，这款挡块采用L型的整体式结构，其中一个带燕尾斜面的部分扣合在导轨的燕尾端面上，另一部分平直段通过内六角螺栓固定在导轨的基准安装平面上，安装时不需要对导轨端部做额外的复杂切槽加工，

　　只需要在导轨安装基准面上按照挡块的安装孔位加工对应的螺纹底孔即可，安装定位简单，后期维护更换时不需要拆解整个滑动副，只需要松开固定螺栓就能完成挡块的更换，大幅降低设备运维的时间成本。在功能设计上，这款挡块除了基础的硬限位功能，还预留了缓冲垫的安装位置，在挡块与滑台接触的端面上可以粘贴聚氨酯缓冲垫或者安装小型液压缓冲器，当滑台以较快速度移动到行程末端时，缓冲件可以吸收大部分的冲击动能，避免刚性碰撞产生的振动传递到导轨面上，保护导轨的导向精度，同时也能降低碰撞产生的车间噪音。很多设计人员在做燕尾导轨挡块设计时，容易犯的错误是只核算挡块的静强度，忽略了滑台往复运动带来的疲劳载荷，这款挡块在结构转角处都做了合理的圆角过渡，

　　避免直角位置的应力集中，在长期承受往复冲击载荷的工况下，不会出现转角处开裂的问题。从实际应用场景来看，这类燕尾式挡块不仅可以用在金属切削机床的导轨端部，在各类非标自动化生产线的直线滑台、木工机械的滑动导向机构、印刷设备的往复移动部件上都能适配，只要是采用燕尾式滑动导向副的机构，都可以用这类挡块作为行程末端的限位保护部件。设计这类挡块的时候，需要特别注意配合斜面的角度公差，必须与所配导轨的燕尾角度保持一致，一般角度公差控制在正负五分以内，才能保证配合面的有效接触面积达到85%以上，如果角度偏差过大，即使安装时看起来贴合紧密，实际受力时只有局部边缘接触，很容易在冲击载荷下出现压溃变形。另外挡块的安装螺栓规格需要根据滑台的运动重量、移动速度来核算，一般来说，滑台重量在50公斤以内、移动速度低于0.5m/s的工况下，采用两个M8的内六角圆柱头螺栓固定即可满足强度要求，如果是重载或者高速移动的工况，需要相应提升螺栓规格，同时在挡块与安装面之间增加定位销，承受横向的剪切载荷，避免螺栓受剪断裂。这款挡块的结构没有多余的复杂造型，所有加工面都是平面或者斜面，采用普通的铣床或者线切割设备就能完成加工，不需要特殊的加工工装，加工成本低，适合批量生产应用，在实际装配时，只需要通过塞尺检查配合面的接触间隙，保证0.02mm的塞尺无法塞入配合面即可，装配调整难度低，对一线装配工人的技能要求不高，适合各类机械制造场景的通用化应用。
