带加强肋结构的叠层式塑料制件

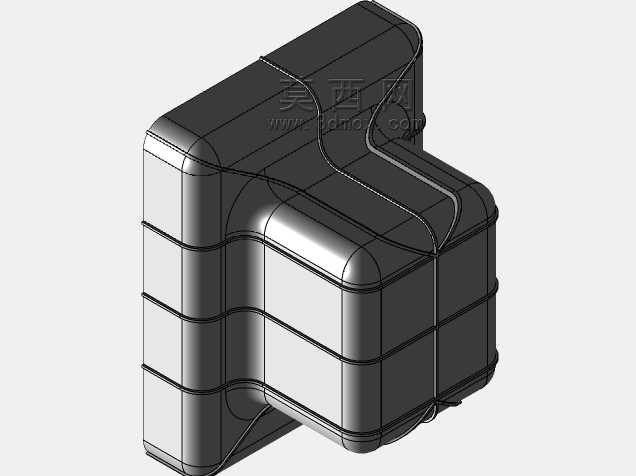

　　日常做结构设计时，这类带肋的叠层塑料件大多用在小型电子设备的内部缓冲支撑、或者小型工控模块的防护壳体场景里，不少手持检测设备的内部抗震支架也会采用类似结构，靠肋条分散受力，避免塑料壳体受冲击时出现应力开裂。从实际使用场景来看，这类制件不需要承受大吨位的静载荷，主要应对日常使用中的跌落冲击、装配时的挤压应力，还有长期使用下的蠕变变形问题，所以肋条的布局不是均匀排布，而是沿着制件的受力棱边做了网格状分布，把外层方形基座和内层凸起的安装台完全连接成整体，避免两层结构在受冲击时出现分层断裂。

　　设计这类结构的时候，首先要考虑注塑成型的工艺可行性，肋条的厚度不能超过主体壁厚的三分之二，不然成型时容易在背面出现缩痕，影响外观和装配精度。从模型的结构来看，外层基座的四个边角都做了圆弧过渡，没有尖锐直角，这也是为了避免注塑时应力集中，同时减少装配时刮伤操作人员或者相邻线束的风险。内层的凸起安装台是用来固定内部电路板或者功能模块的，台面上预留的平面区域可以直接贴装缓冲泡棉，或者打自攻螺丝固定元器件，肋条刚好把安装台的受力传导到整个外层基座上，就算安装时螺丝打紧的力稍大，也不会把安装台顶裂。

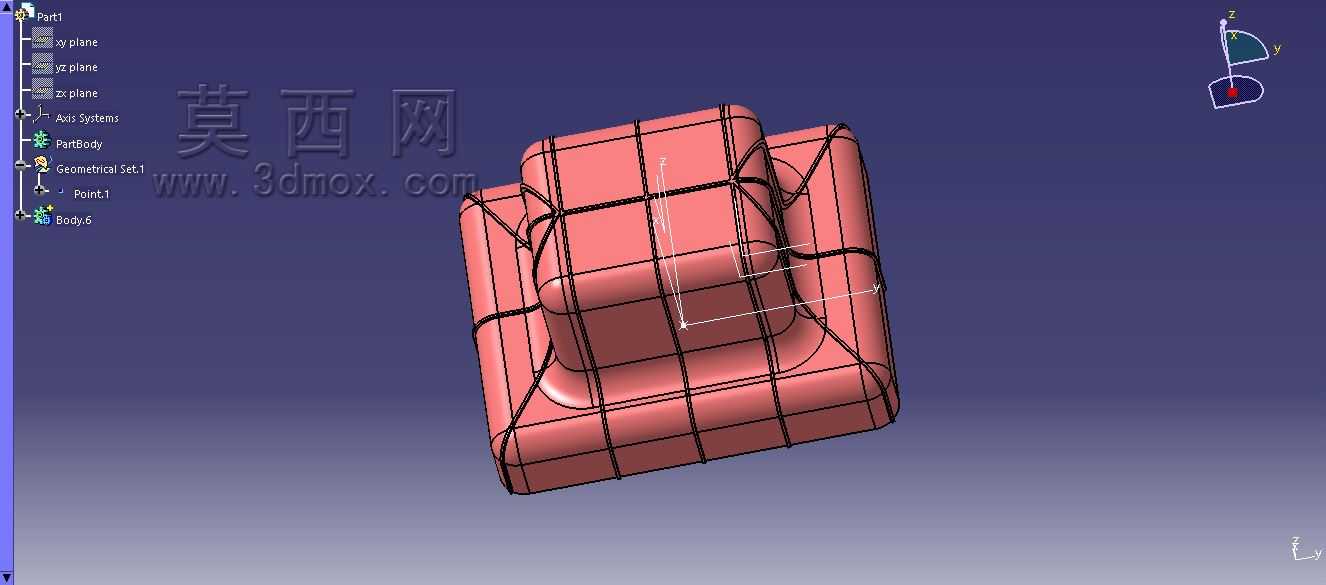

　　实际做装配校核的时候，这类制件的安装边界要注意外层基座的底部平面度，因为肋条是从基座底面一直延伸到内层安装台的顶面，如果成型时冷却不均导致基座翘曲，安装时就会出现贴合不严的问题，所以建模时特意在肋条和基座连接的位置做了微小的脱模斜度，既方便注塑时脱模，也能减少冷却时的内应力累积。外形上整体是方正的叠层结构，外层基座的尺寸要比内层安装台大出一圈，这部分多出的边缘可以做卡扣结构，和设备的上盖直接扣合，不需要额外打螺丝，能减少装配工序，提升产线的组装效率。

　　不少刚入行的工程师做这类塑料件时，容易把肋条做的太密或者太厚，觉得肋条越多强度越高，实际上过密的肋条不仅会增加注塑时的充模阻力，还会让制件重量不必要的增加，成本也会随之上升。这个模型里的肋条间距是经过受力仿真优化的，在满足跌落测试要求的前提下，把肋条数量控制在合理范围，每个肋条的走向都和主要受力方向一致，比如垂直于跌落冲击的方向布置肋条，能最大化提升结构的抗冲击性能。另外在两层结构的衔接位置，没有做直角衔接，而是做了小圆角过渡，这也是为了分散应力，避免长期受振动时衔接位置出现疲劳裂纹。

　　从设备适配的角度来说，这类制件可以用在小型家用传感器的外壳、车载小型控制模块的防护支架、或者便携式检测仪器的内部支撑结构上，因为本身是塑料材质，重量轻，还有一定的绝缘性能，不需要额外做绝缘处理就能直接安装电路板。建模的时候要注意安装台的高度尺寸，要和内部元器件的高度匹配，避免元器件顶到上盖，同时肋条的高度不能超过安装台的顶面，不然会干涉元器件的安装。外层基座的侧壁厚度要均匀，避免注塑时出现走胶不齐的问题，边角的圆弧半径也要统一，方便模具加工，减少模具的制造成本。

　　实际生产中，这类制件一般采用ABS或者PC+ABS材质，韧性足够，成型性能也好，肋条的表面不需要做特殊处理，因为大部分是在设备内部，不影响外观，只有基座的外表面可能需要做晒纹处理，提升握持或者装配时的摩擦力。做结构验证的时候，重点要测试肋条和安装台衔接位置的强度，还有基座的翘曲变形量，确保装配后整体尺寸在公差范围内，不会和相邻的零部件出现干涉。
