双板拉杆式工件定位夹紧固定装置

　　在机械加工、部件装配、检测校验的生产环节里，工件的可靠装夹是保障工序精度、提升作业效率的核心前提，这套双板拉杆式固定装置，正是针对轴类、盘套类零件的装夹需求开发的专用装夹结构，可直接适配铣床、钻床、磨床的工作台安装，也可集成到自动化装配线的工件定位工位，承担加工过程中的工件姿态保持、装配过程中的部件对位夹持功能。

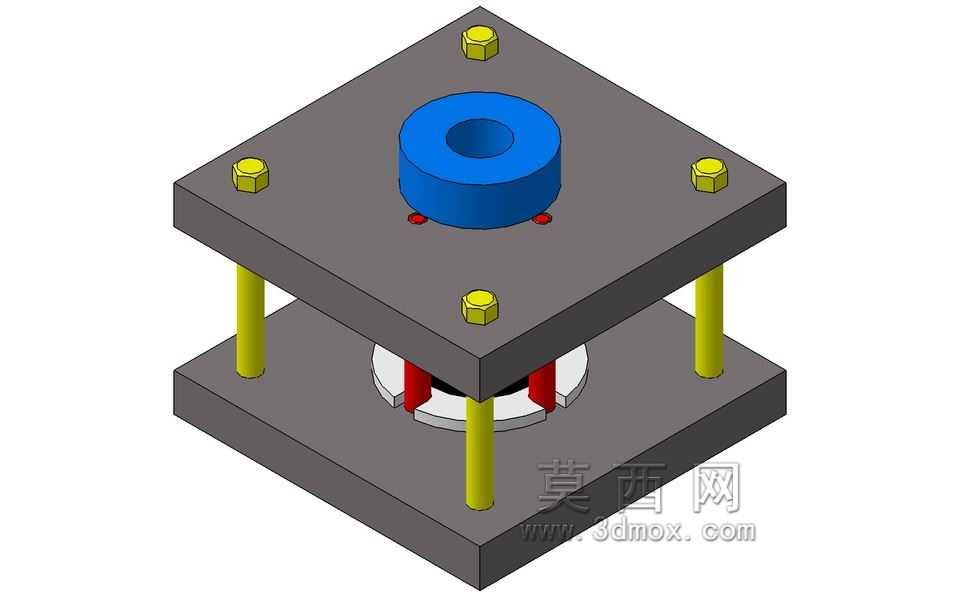

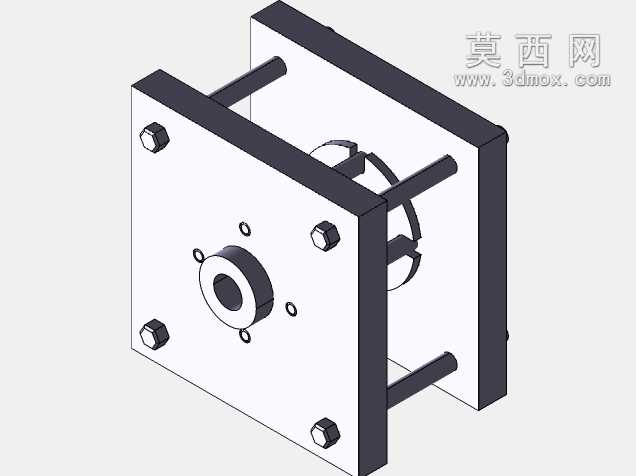

　　从结构布局来看，装置采用前后双平行板作为主体承载框架，前板为工件安装基准面，板面加工有中心定位通孔、周向均布的安装螺孔与定位销孔，中心孔可穿过待装夹工件的轴段，周向孔位可根据工件的安装法兰尺寸调整固定螺栓位置，适配不同直径规格的盘类、轴类工件装夹；后板为装置的安装基准面，板面同样预留了与设备工作台匹配的安装孔位，可通过T型螺栓、压板直接固定在机床工作台或者线体工位基板上，无需额外制作过渡连接底座。前后板之间通过四根周向均布的拉杆实现刚性连接，拉杆两端采用外六角螺栓头结构，既可以通过拧紧螺母调整前后板的平行度，也能在装夹不同长度工件时，更换对应长度的拉杆快速调整装置的内部装夹空间，无需重新加工主体板件。

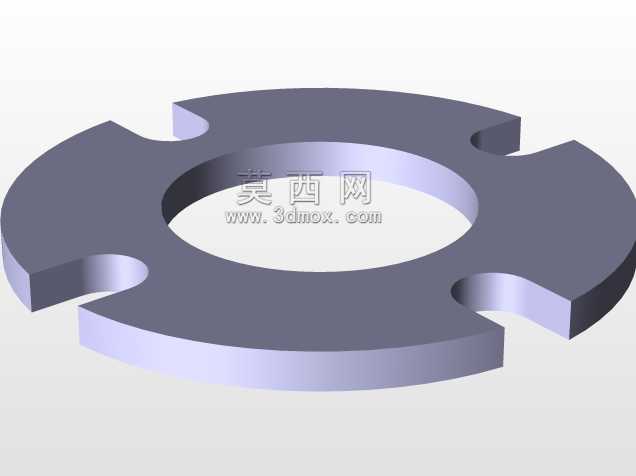

　　装置的核心装夹结构设置在前后板之间的空腔内，采用剖分式弹性夹环作为夹紧执行件，夹环的内孔尺寸与待装夹工件的外圆直径匹配，当工件穿过前板中心孔伸入夹环内孔后，可通过夹环的径向收缩实现工件的周向抱紧，限制工件的径向窜动与周向转动；夹环的轴向位置可通过拉杆上的调整螺母进行微调，保证工件的装夹深度符合工序要求，避免工件装夹过深导致加工干涉，或是装夹过浅导致夹持力不足。前板外侧的中心位置设置有带台阶的定位凸台，凸台外圆可与工件法兰的内孔配合实现预定位，降低工件装夹时的对位难度，操作人员只需将工件内孔对准凸台推入，即可快速完成工件的初步定位，后续再拧紧夹紧机构即可完成装夹，单工件装夹耗时可控制在十秒以内，适合小批量多品种的生产场景使用。

　　从安装边界尺寸来看，装置主体的长宽尺寸控制在200mm×200mm范围内，前后板的厚度均为15mm，常规配置下拉杆长度为120mm，整体装夹空腔的有效深度为90mm，可装夹的工件最大外圆直径不超过120mm，工件伸出前板的长度可根据工序需求调整，只要工件后端不与后板发生干涉即可；装置整体自重约4.2kg，单人即可完成搬运与安装调整，无需借助起重设备。在刚性设计上，前后板均采用45号钢调质处理，板面平面度公差控制在0.02mm以内，拉杆采用40Cr材质调质，抗拉强度不低于980MPa，满负荷装夹时的整体变形量不超过0.01mm，可满足半精铣、钻孔、铰孔、端面磨削等常规机加工序的装夹精度要求，也可用于部件压装、扭矩检测等装配工序的工件固定。

　　在实际使用场景中，这套装置可替代传统的三爪卡盘完成异形法兰盘类零件的装夹，相比卡盘装夹，该装置的前板基准面更大，工件贴紧后与安装基准的垂直度更易保证，不会出现卡盘装夹时的工件翘起问题；针对带侧向伸出结构的异形工件，双板之间的空腔可容纳工件的侧向伸出部分，避免装夹时的结构干涉，这是常规卡盘、平口钳等通用夹具无法实现的。设计过程中特意将所有连接螺栓的操作端都设置在装置外侧，操作人员在设备工位上即可完成所有夹紧、调整操作，无需将手伸入装置内部，操作安全性更高；夹环采用可更换结构，针对不同直径的工件只需更换对应内孔尺寸的夹环即可，主体框架可长期重复使用，大幅降低多品种生产的夹具制作成本。

　　此外，装置的前后板上都预留了多个备用安装孔位，可根据使用需求加装轴向定位挡块、侧向支撑块、检测传感器支架等附件，拓展装置的装夹适配范围，比如加装轴向挡块后可精准控制工件的轴向装夹位置，保证批量加工时的工件装夹一致性；加装传感器支架后可安装到位检测开关，接入设备的控制系统实现装夹到位的自动判断，适配自动化生产线的使用需求。整套结构没有复杂的传动部件，日常维护只需定期检查拉杆螺母的拧紧力矩、夹环的磨损情况即可，维护成本极低，适合机械加工车间、装配车间的长期高频使用。
