适配FW56270机型的初始工件夹持工装

　　在数控车床、加工中心的批量零件加工场景中，初始工件的定位夹持稳定性直接决定首件加工精度与整批次产品的良率，这款适配FW56270型号设备的夹持结构，正是针对该机型工作台安装接口、加工行程范围定制开发的专用定位工装。从实际加工场景来看，FW56270型号设备多用于中小型结构件的粗精加工工序，加工过程中存在铣削振动、切削力持续波动的工况，常规通用卡盘或平口钳无法适配异形毛坯的定位需求，容易出现装夹偏移、工件颤振导致的加工面振纹、尺寸超差问题，这款夹持结构通过与工件毛坯外形的贴合型面设计，能够实现初始上料阶段的快速定位，无需反复打表找正，大幅缩短单件装夹辅助时间。

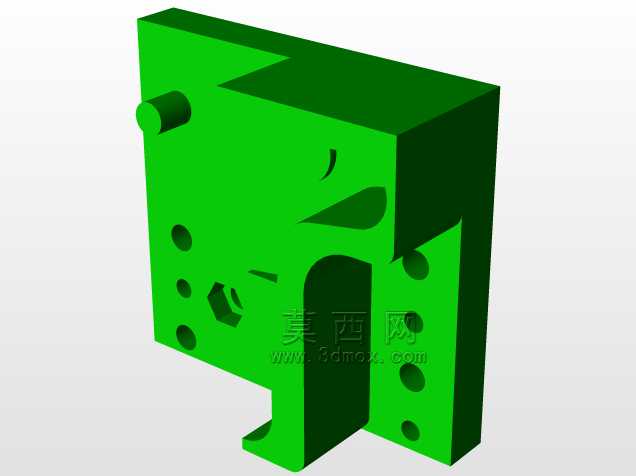

　　从功能特性上看，该夹持结构采用一体化本体设计，本体上分布的多组不同直径光孔，分别对应设备工作台的T型槽安装位、工件定位销孔位、夹紧机构连接位，其中侧向伸出的圆柱定位销，能够与工件毛坯的预制定位孔形成间隙配合，限制工件的X、Y向平动自由度，本体下部的两个钩型支撑脚，能够托住工件毛坯的下沿，抵消加工过程中向下的切削分力，避免工件受铣削力下窜。本体侧面开设的异形避让槽，是针对加工过程中刀具的走刀路径专门设计的，能够在保证夹持刚性的前提下，避免刀具在走刀过程中与夹持本体发生碰撞，无需额外加长刀具即可完成工件侧面、内腔的完整加工，减少刀具悬伸长度，提升加工刚性。

　　设计过程中，首先结合FW56270设备的工作台安装边界确定了本体的整体轮廓尺寸，本体的总高度控制在设备Z轴行程的安全范围内，安装后不会超出设备的防护门开合空间，本体的宽度方向尺寸适配工作台T型槽的间距，安装时可直接通过T型螺栓与工作台锁紧，无需额外制作转接板。型面设计阶段，针对待夹持初始工件的毛坯外形做了0.2mm的贴合间隙预留，既保证工件能够顺利放入夹持位，又不会因间隙过大导致定位偏差，本体上的多个减重孔并非随意开设，而是通过有限元受力分析后，在不影响整体刚性的非受力区域去除冗余材料，降低工装自身重量，同时方便操作人员搬运、安装。

　　从实际使用逻辑来看，该夹持结构属于初始工件定位的专用工装，不承担多工序的翻转加工定位，仅针对毛坯上料后的第一道加工工序做定位支撑，因此在设计时优先保证了装夹的便捷性与定位的重复性，操作人员上料时只需将工件毛坯靠紧定位销、落在支撑脚上，即可完成初步定位，后续配合侧面的压紧件即可完成锁紧，整个装夹过程耗时不超过10秒，相比通用夹具的找正装夹效率提升60%以上。本体上的沉头孔设计，能够让连接螺栓的头部完全沉入孔内，不会突出本体表面，避免与刀具、工件发生干涉，所有孔位的位置公差均控制在±0.02mm范围内，保证每次更换工装后的定位精度一致性，无需重新校准坐标系。

　　在安装边界适配方面，该夹持结构的底部安装面做了平面度磨加工处理，安装后与工作台表面的贴合率达到90%以上，不会因安装面不平导致工装倾斜，进而影响工件定位精度。侧向的定位销采用过盈配合压入本体，销子的圆柱度公差控制在0.01mm以内，长期使用磨损后可直接敲出更换，无需整体报废工装，降低了工装的维护成本。本体上开设的半圆型避让缺口，是针对工件上的凸台结构专门设计的，装夹时能够完全避开工件的毛坯凸台，保证夹持面完全贴合工件的基准面，避免出现点接触导致的装夹不稳定问题。
