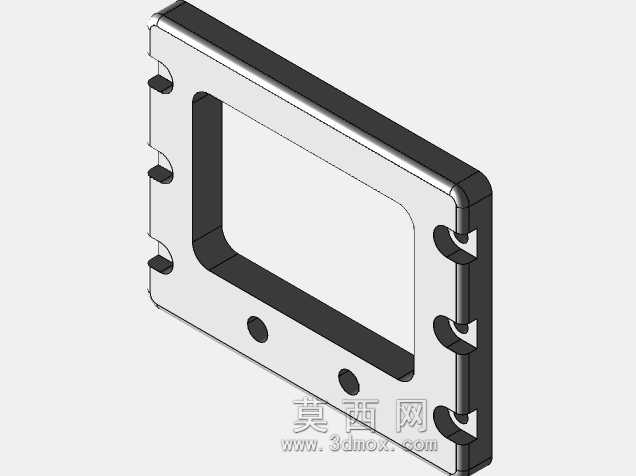

1.5p卫星振动测试部署吊舱结构

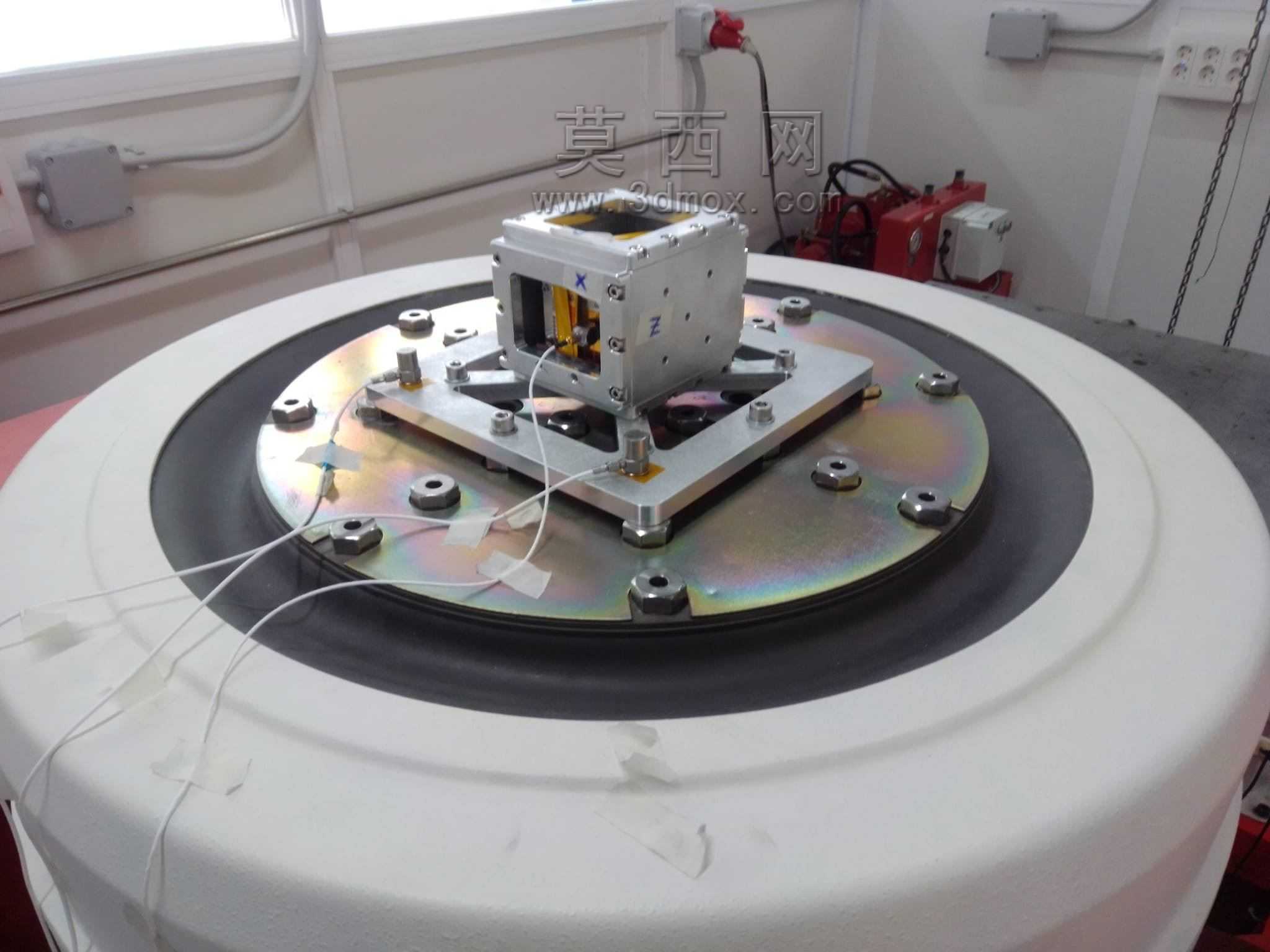

　　在航天产品地面环境验证环节，力学振动试验是考核星载部件耐受发射段力学载荷能力的核心工序，这款1.5p量级的振动部署吊舱，正是针对微纳卫星单机级振动试验设计的专用适配承载结构。从实际试验场景来看，该吊舱直接安装在电磁振动台的台体连接法兰面上，承担被试件的定位、载荷传递与防护功能，匹配NASA GEVS振动试验标准的载荷输入要求，可覆盖正弦扫频、随机振动等典型试验工况的力学传递需求。

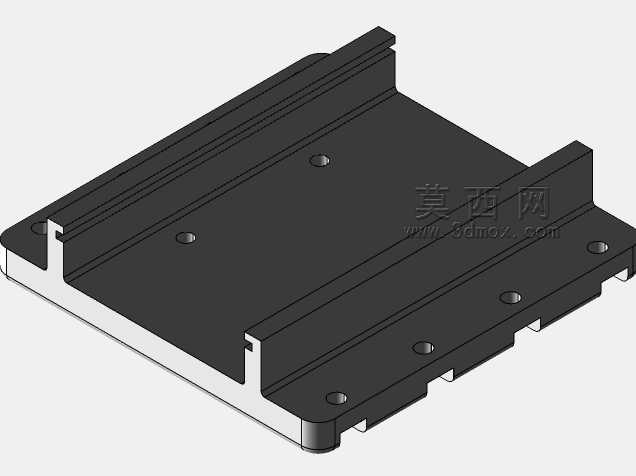

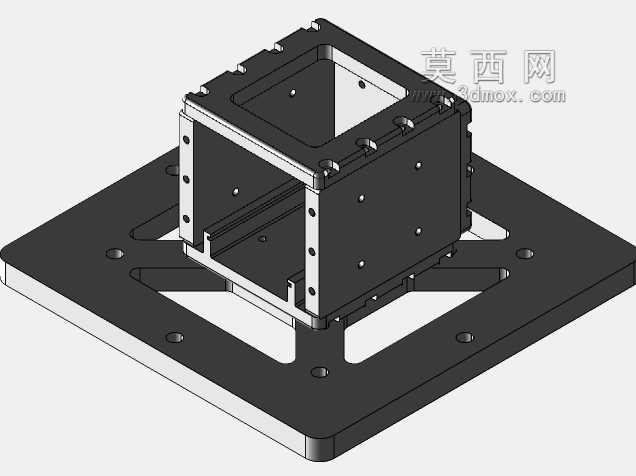

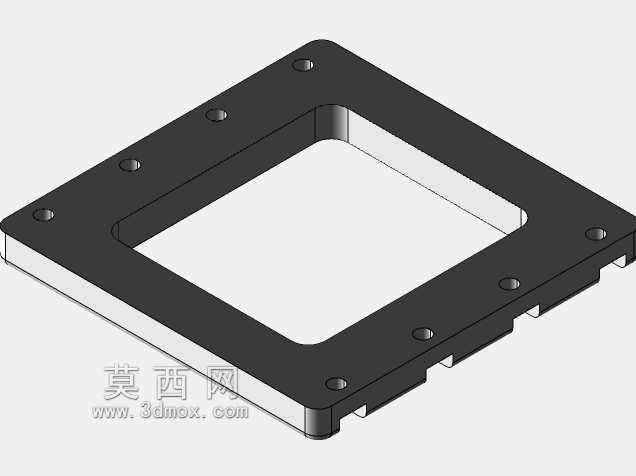

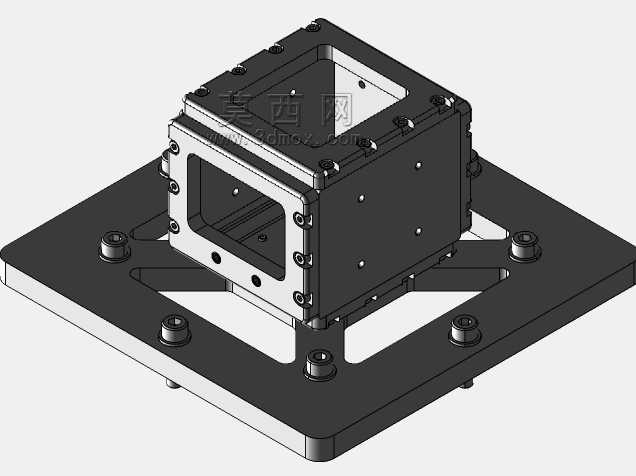

　　从功能特性上看，该吊舱首先解决了小尺寸星载部件与大台面振动台的适配问题，吊舱底部的安装法兰完全匹配振动台台面的标准螺孔分布，无需额外制作过渡转接板，减少了中间连接环节的刚度损失与附加谐振风险。吊舱主体采用箱式承力结构，侧壁预留了线缆穿接与传感器安装位，试验过程中粘贴在被试件表面的加速度传感器线缆，可以通过侧壁的走线槽规整引出，避免试验过程中线缆晃动带来的附加质量干扰，也防止线缆在高频振动下被拉扯断裂。顶部的被试件安装面采用平面度严格控制的加工面，通过内六角螺钉与被试件的安装脚位连接，连接点位的布局完全匹配1.5p PQ卫星的单机安装接口，安装后被试件的质心恰好落在振动台的中心轴线上，避免偏载带来的横向加速度分量超差，保证试验输入载荷的准确性。

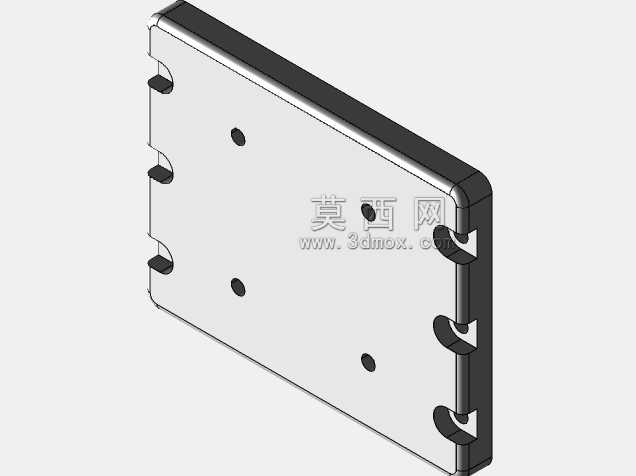

　　设计思路上，这款吊舱没有采用冗余的厚重结构，而是通过拓扑优化控制整体重量，在保证一阶固有频率远高于试验最高频率上限的前提下，尽可能降低自身结构带来的附加载荷影响，避免吊舱自身谐振峰落在试验频带内，干扰被试件的响应测试结果。结构的连接部位全部采用刚度匹配的设计，法兰与台体接触的位置加工有定位止口，安装时可快速实现同轴定位，不需要反复调整位置找正，大幅缩短试验前的装夹准备时间。吊舱的侧壁采用镂空与加强筋结合的结构形式，既可以降低整体重量，又能方便试验人员观察被试件在振动过程中的状态，也便于在吊舱侧壁粘贴控制传感器，实时采集吊舱本体的振动响应，作为试验闭环控制的反馈信号。

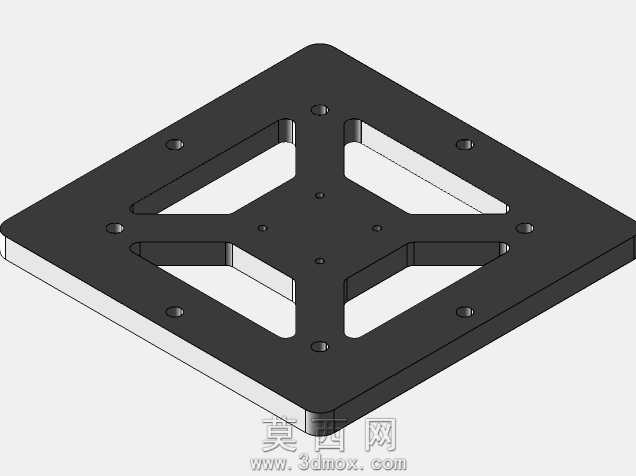

　　从安装边界与尺寸适配来看，吊舱的整体外径控制在振动台有效台面的范围内，底部法兰的螺孔间距适配通用振动台的标准网格螺孔，可直接在不同吨位的同规格振动台上互换安装，不需要重新打孔适配。吊舱的高度设计充分考虑了被试件的安装空间与振动位移余量，在振动台满行程振动时，吊舱连同被试件不会与周围的试验辅助设施发生干涉，同时预留了足够的传感器粘贴空间，加速度传感器可以方便地布置在被试件的各个考核点位，不会被吊舱结构遮挡。安装面的螺纹孔全部采用钢丝螺套强化，反复拆装试验也不会出现螺纹滑牙的问题，适配多批次试验的重复使用需求。

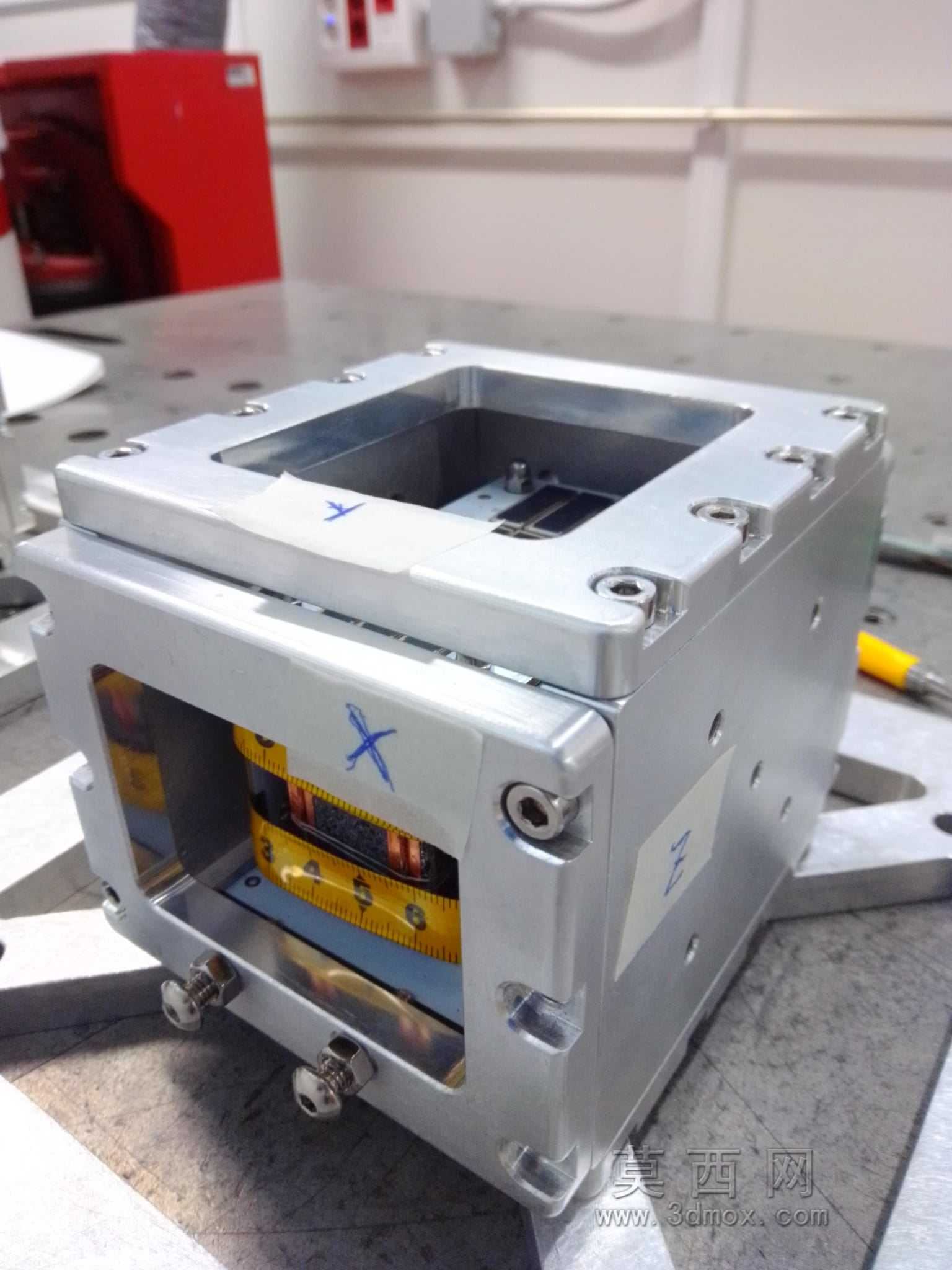

　　在实际试验应用中，这款吊舱可直接承载1.5p量级的PQ卫星单机产品，完成X、Y、Z三个方向的振动考核，切换试验方向时不需要拆卸吊舱与台体的连接，仅需调整被试件在吊舱安装面上的固定方向即可，减少了反复装夹带来的台体连接螺栓预紧力不一致问题。吊舱的所有外露棱边都做了倒钝处理，避免试验过程中尖锐边角划伤操作人员或者损坏试验线缆，表面采用硬质阳极氧化处理，在试验室环境下具备良好的抗锈蚀能力，长期使用也不会出现表面锈蚀脱落污染振动台台面的问题。结构的各个连接部位都设计了防松措施，所有紧固螺钉都配备了防松垫圈，在长时间高频振动试验过程中不会出现螺钉松动导致的连接刚度变化，保证试验过程的安全性与数据有效性。
