双色三角支撑塑料线圈承载架结构

　　日常车间里处理线材收放、小型线缆转运的场景里，这类塑料线圈支架的出镜率一直不低，尤其是线束加工工位、3D打印耗材存放区、小型缝纫线组排布工位，都能看到同结构产品的实际应用。它的核心作用是给成卷的盘装线材提供稳定的旋转支撑，让线材抽取过程不会出现卡滞、散卷、拖曳污损的问题，相比金属焊接支架，塑料材质的自重更轻，挪动换位不需要额外借助搬运工具，工位调整时单人就能完成移位操作，同时塑料件本身不会和线材外层的绝缘皮、塑料包覆层产生刮擦，能避免线材抽拉过程中表层被金属毛刺划伤的隐患。

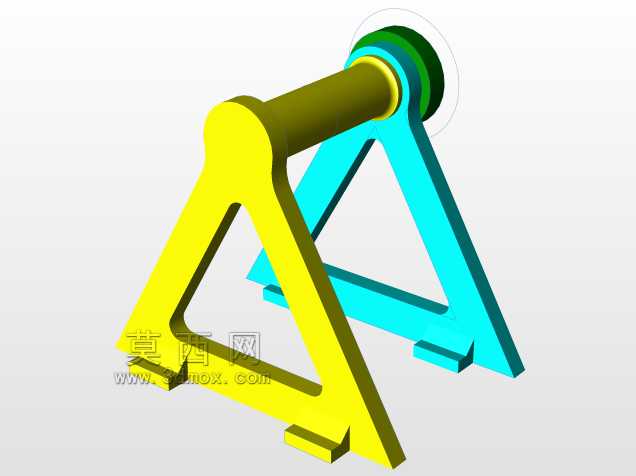

　　从结构设计逻辑来看，两侧的三角支撑构型是整个支架稳定性的核心来源，三角形的力学结构本身就具备极佳的抗侧向倾覆能力，不管是抽拉线材时产生的侧向拉力，还是线卷自身转动带来的径向晃动，都能通过三角斜撑的结构把受力分散到底部的两个安装脚位置，不会出现支架侧翻的问题。支撑脚底部做了带卡位的凸台结构，既可以直接平放在工作台面依靠自重保持稳定，也能对应卡入工作台面的预置卡槽里，实现快速的无螺栓固定，适配不同工位的安装需求，不需要额外打孔或者加装固定压件，工位切换时拆装效率很高。

　　中间的穿轴部分做了等径的光轴设计，轴径尺寸适配常规内径的小型塑料线卷，轴端的绿色限位端盖做了加大的外径设计，刚好能挡住线卷的侧端面，防止线卷在转动过程中从轴端滑脱，端盖和主轴之间采用卡扣式连接，更换不同线卷的时候不需要借助工具，直接拔开端盖就能完成线卷的装卸操作，日常换卷的操作步骤被压缩到最简，能减少工位上的无效操作耗时。两侧支撑立板和主轴的连接位置做了加厚的轴座结构，轴座内孔和主轴采用间隙配合，保证主轴转动时的顺滑度，不会因为塑料件的成型收缩导致转动卡滞，轴座位置的加厚设计也能承受线卷满载时的径向压力，避免长期使用后轴座位置出现开裂、变形的问题。

　　尺寸设计上，整个支架的横向跨度刚好适配常规100-150mm幅宽的小型线卷，支撑高度控制在120mm左右，放置在标准高度的工作台上时，线卷的出线高度刚好和操作人员的手部操作高度齐平，抽拉线材时不需要刻意抬臂或者俯身，能降低长时间操作的疲劳感。两侧三角支撑的底部开档尺寸经过校核，满载状态下整个支架的重心投影完全落在两个支撑脚的围合区域内，即使抽拉线材时施加一定的侧向拉力，重心偏移量也不会超出支撑边界，从根源上避免了支架倾翻的风险。塑料材质的选型上采用了具备一定自润滑特性的工程塑料，轴和轴座配合位置不需要额外添加润滑脂，长期使用也不会因为粉尘附着导致转动阻力变大，同时塑料件本身的绝缘特性，在处理带弱电的线材、电子线束的时候，也不会出现导电的安全隐患，适配电子加工车间的使用要求。

　　实际使用过程中，这类支架不需要复杂的维护，表面沾附的线材碎屑、灰尘直接用干布擦拭就能清理，塑料材质本身耐一般的车间油污、清洗剂腐蚀，日常工位清洁时不需要特意避开支架位置。和常见的单臂悬臂式线架相比，双侧三角支撑的结构能承载更重的线卷，不会出现悬臂下沉、轴端变形的问题，同时双侧支撑的转动同轴度更好，线卷高速抽拉的时候不会出现偏心晃动的情况，出线的张力更稳定，对于需要恒定出线张力的细线材加工场景，这种稳定的支撑结构能有效减少线材拉断、张力波动导致的加工不良问题。
