机械设备用带孔卡扣式滑动挡块结构

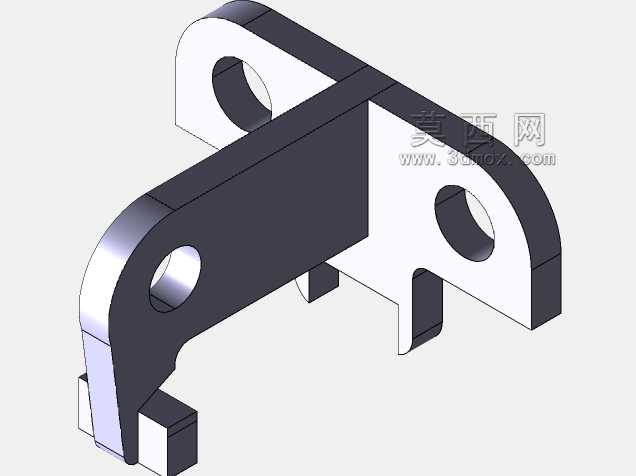

　　在各类直线往复运动的机械设备结构中，滑动挡块是承担行程限位、位置锁定、运动轨迹约束功能的核心基础零件，常见于工装夹具的定位工位、自动化输送线的止停机构、机床滑台的行程限位端、模具开合模的锁止结构等场景，其结构可靠性直接决定整套运动机构的运行精度与安全冗余。这款滑动挡块采用一体化板式切削成型结构，整体以平直的主体板为承载基体，两端设置带同轴通孔的圆弧耳板结构，中部延伸出带卡槽的卡扣式挡接端，所有棱边均做了倒角去毛刺处理，避免装配过程中划伤操作人员或相邻配合零件。从设计逻辑来看，两端耳板的通孔为安装定位孔，可通过销轴、螺栓等紧固件将挡块固定在滑动基座上，孔位的同轴度公差控制在IT7级以内，保证安装后挡块与滑动方向的垂直度，

　　避免长期受侧向冲击力出现孔位磨损、挡块偏移的问题。中部的卡扣槽采用等宽开口设计，槽口宽度与配合件的卡接凸台尺寸采用H7/g6的间隙配合，既保证卡接时的顺畅对位，又能控制配合间隙在0.02-0.05mm区间，避免卡接后出现过大旷量导致限位位置偏移。挡块的主体板厚度根据实际受冲击载荷设定，常规工况下厚度选取8-12mm区间，可承受1500N以内的反复冲击载荷，若应用在重型冲压设备的限位场景，可将主体板厚度提升至15-20mm，同时在耳板与主体板的衔接处设置R3-R5的过渡圆角，降低应力集中系数，避免长期受冲击出现衔接处断裂的问题。安装边界方面，这款挡块的安装孔中心距根据适配的滑动基座安装位设定，常规规格的孔中心距为42mm，

　　耳板的外圆弧半径为10mm，安装时需保证挡块的挡接端面与运动件的接触端面平行度公差不大于0.03mm，避免接触时出现局部点接触导致受力不均，加速接触面磨损。实际应用中，这类滑动挡块常与直线导轨、滑动轴套配合使用，当运动件运行至设定行程位置时，挡块的卡扣端会与运动件上的配套卡接结构嵌合，实现位置锁定，同时两端的安装孔可预留一定的调节余量，通过调整挡块的安装位置适配不同的行程限位需求。相较于传统的螺栓固定式挡块，这款带卡扣结构的滑动挡块无需额外设置锁止销，依靠自身的卡槽结构即可实现双向限位，结构更紧凑，装配步骤更简便，在狭小安装空间的设备结构中适配性更强。设计过程中针对挡块的受力工况做了有限元校核，在额定冲击载荷下，

　　挡块的最大应力出现在卡扣槽的根部位置，应力值远低于常用45号钢调质处理后的屈服强度，安全系数可达3.5以上，满足长期反复冲击的使用需求。接触面的粗糙度控制在Ra1.6以内，减少长期滑动摩擦带来的磨损量，延长零件的使用寿命，日常维护时仅需定期在接触面涂抹润滑脂即可，无需频繁更换零件。
