钻速器壳体机械结构三维设计

　　在井下钻探、地质勘探、小型钻孔作业的设备配套体系中，钻速器是调控钻进进给速率、匹配钻杆扭矩输出的核心配套部件，而其壳体作为整个部件的承载基体，承担着容纳内部调速构件、连接外部安装接口、隔绝作业环境杂质、传递作业载荷的多重作用，是钻速器能够稳定运行的基础结构件。从实际作业场景来看，这类钻速器多配套在小型手持式钻机、台架式地质取样钻、煤矿用防突钻机上，作业环境往往伴随岩屑飞溅、淋水、持续振动，因此壳体的结构设计直接决定了整套调速机构的使用寿命与运行可靠性。

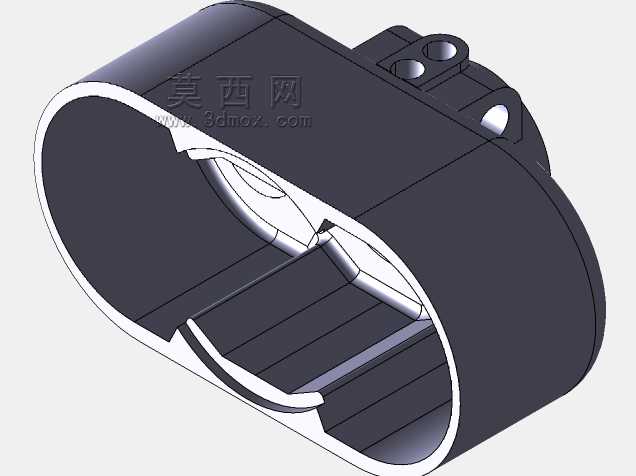

　　从结构设计逻辑来看，该壳体采用半剖式筒形主体结构，主体内腔为大直径圆柱空腔，用来容纳调速齿轮组、离合摩擦片、进给弹簧等核心内部构件，空腔内壁预留了多道平行的轴向定位卡槽，用来卡装内部构件的定位隔套，避免内部传动件在高速转动、扭矩传递过程中出现周向窜动，卡槽的深度与宽度经过公差匹配，既保证隔套安装后的定位精度，也预留了足够的装配间隙方便后期维护拆解。壳体的开口端做了加厚翻边处理，翻边上预留了均匀分布的连接孔位，用来和端盖配合实现空腔的密封，翻边的平面度要求控制在合理范围内，保证密封垫安装后不会出现缝隙，避免岩屑、污水进入腔体内部磨损传动构件。

　　壳体上部延伸出一体化的安装凸台，凸台上设置了两个同轴的铰接孔位，用来将整个钻速器铰接安装在钻机的进给滑架上，孔位内部预留了衬套安装槽，装配时会镶嵌铜质衬套来降低铰接位置的磨损，铰接孔的轴线与主体空腔的轴线保持严格的平行度公差，避免安装后出现别卡、进给阻力过大的问题。凸台侧面还设置了一个小型的定位凸台，用来安装调速拨叉的转轴支座，拨叉穿过壳体上预留的狭长槽口伸入腔体内部，和内部的调速滑套配合，实现不同转速档位的切换，槽口位置做了翻边强化处理，避免长期拨动拨叉导致槽口开裂，同时槽口边缘预留了密封毡圈的安装位，减少杂质从槽口位置进入腔体。

　　从安装边界来看，主体筒形结构的外径尺寸适配常规小型钻机的安装抱箍尺寸，不需要额外制作转接件就可以直接固定在钻机的机身卡座上，壳体的整体长度控制在合理区间，不会因为过长导致钻具整体重心偏移，增加操作人员的手持作业负担，也不会因为长度过短导致内部构件排布拥挤，装配难度上升、散热空间不足。壳体的壁厚经过载荷校核，在主体承载区域做了局部加厚，在非承载的外圆区域做了轻微的减薄处理，在保证结构强度满足最大传递扭矩要求的前提下，尽可能降低构件自身重量，适配手持式钻机的轻量化设计需求。

　　在细节结构处理上，壳体内部的卡槽转角位置都做了圆角过渡，避免应力集中导致壳体在长期振动载荷下出现裂纹，所有的连接孔位都做了倒角处理，去除机加工产生的毛刺，也方便螺栓装配时的对中导入。壳体外表面没有多余的凸起结构，避免在井下狭窄作业空间内剐蹭管线、岩壁，外圆面预留了一个小型的平面区域，用来刻印型号标识、档位标记，方便操作人员在作业过程中快速识别档位状态。从实际使用的角度出发，这种一体化铸造成型后再做机加工的壳体结构，相比拼接式的壳体拥有更好的结构刚性，装配环节的累积误差更小，能够保证内部传动构件的同轴度，降低传动过程中的噪音与磨损，在持续的钻进振动工况下，连接位置也不容易出现松动漏油的问题。针对钻探作业中常见的壳体磕碰问题，外圆面的加厚区域刚好对应钻机抱箍的夹紧位置，即使作业过程中出现轻微磕碰，也不会损伤到内部腔体的配合面，不会影响内部构件的正常运转。
