带长槽双孔往复传动连杆结构设计

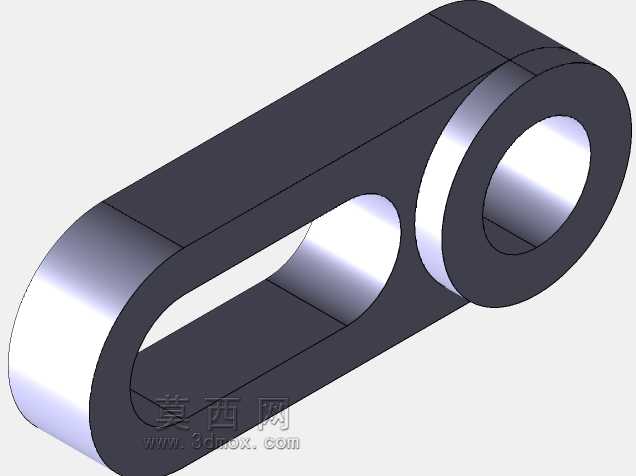

　　在各类需要实现直线与旋转运动相互转换的传动场景中，这类带长开槽的双孔连杆是十分常见的核心传力构件，不同于常规定长铰接连杆的固定传动比特性，长槽结构的存在让从动件的运动行程具备了可调空间，能适配不同工况下的滑块位移与摆角匹配需求。从结构形态来看，构件主体采用一体化铣削成型的长条形板状基体，一端为完整的圆形铰接孔，用于与固定旋转轴或者曲柄销形成稳定的转动副配合，孔壁的加工精度直接决定了铰接处的回转间隙，实际设计中通常会根据配合轴的公差带选择H7或者H8的精度等级，避免间隙过大造成传动冲击，或是过盈导致的转动卡滞。另一端的长圆形开槽并非简单的减重设计，槽的两个直边段平行度需要严格控制，槽内与滑块销配合的区域要保证足够的表面硬度，长期往复滑动过程中如果槽边出现磨损变形，会直接导致传动位置偏移，出现运动卡顿甚至机构锁死的问题，很多工况下会在槽内嵌装耐磨衬套，降低基体的磨损速率，延长构件的整体使用寿命。

　　从安装边界来看，这类连杆的厚度方向尺寸需要匹配铰接位置的轴肩宽度，避免安装后出现轴向窜动，完整圆孔的中心到开槽近端的距离决定了最小传动中心距，而开槽的有效长度则直接决定了滑块的可调行程范围，设计时需要先核算机构的极位夹角，确认开槽长度能够覆盖滑块从近止点到远止点的全部位移量，同时要预留出不小于3毫米的端部余量，防止滑块销运动到槽端时出现脱出风险。基体的外轮廓做了等半径的圆弧过渡，一方面是消除铣削加工的应力集中点，避免长期交变载荷下出现端部开裂，另一方面也能减少机构运动过程中与周边构件的干涉概率，尤其是在多连杆并排布置的传动箱内部，圆滑的外轮廓能大幅降低装配时的调整难度。

　　实际应用场景中，这类连杆常出现在小型冲压设备的送料机构、纺织机械的综框传动单元、以及部分轻工自动化设备的直线往复驱动模组里，不同于曲柄滑块机构中固定长度连杆的定行程输出，带开槽的连杆可以通过调整滑块销在槽内的初始固定位置，在不更换曲柄的前提下实现输出行程的无级调整，这一特性让它在多规格产品共线生产的设备上具备很高的适配性，比如包装设备的推料机构，更换不同规格的包装物料时，只需要调整销在槽内的位置就能改变推料行程，不需要重新设计整套传动构件，能大幅降低设备换型的成本与时间。

　　设计这类构件时，首先要根据传递的扭矩核算基体的截面厚度，长槽两侧的壁厚是整个构件的强度薄弱点，需要结合材料的屈服强度做抗弯校核，通常选用45号钢做调质处理就能满足大部分常规工况的强度要求，如果是在高速往复运动的场景下使用，还需要考虑构件的动平衡，尽量让重心落在两个铰接点的连线上，减少高速运动时产生的附加振动。开槽的端部半圆直径要与滑块销的直径匹配，间隙控制在0.02到0.05毫米之间，既能保证滑动顺畅，又不会因为间隙过大产生传动噪音。另外，完整铰接孔的端面通常会设计沉孔结构，用于安装孔用挡圈或者轴端盖板，对铰接轴做轴向限位，防止运转过程中连杆从轴上脱出。很多维修场景中，这类连杆的失效形式大多是开槽内壁的磨损失圆，或是圆孔处的润滑不足导致的抱轴，因此在设计时会在两个配合位置预留润滑脂注油通道，定期补充润滑脂就能有效降低磨损速率，提升构件的运行可靠性。
