带双安装孔的铰接式旋转转接构件

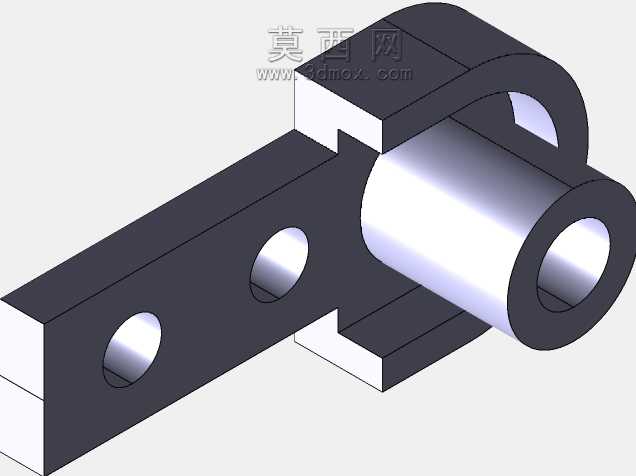

　　在各类工装夹具、小型自动化输送线旁侧挡停机构、非标检测设备的角度调节工位中，这类带铰接回转结构的转接板是十分常见的连接构件，它的核心作用是在两个需要实现一定角度相对转动的组件之间，承担载荷传递与位置转接的功能，避免被连接件直接做铰接配合导致的本体磨损，降低核心部件的后期维护更换成本。从结构细节来看，构件一侧为带两个同轴通孔的平板安装段，两个安装孔的孔位做了等距排布设计，孔边做了轻微的倒角处理，既可以在安装时对螺栓、销钉做导入导向，也能消除孔口的锐边毛刺，避免安装过程中划伤操作人员或刮损配套密封件。平板段的厚度经过受力核算，在常规的工位挡停、小型工件定位的载荷工况下，不会出现安装面翘曲变形的问题，

　　平板与另一侧回转套筒衔接的位置做了局部加厚的加强结构，没有采用额外的三角加强筋设计，而是通过衔接处的圆角过渡与壁厚渐变来分散应力，这种设计一方面可以避免加强筋带来的建模分型复杂度提升，另一方面也能减少加工过程中应力集中导致的构件开裂风险，尤其适配采用整块型材铣削加工的小批量生产场景，不需要额外做焊接拼合，整体构件的一体性更强。另一侧的回转套筒段为中空通孔结构，内孔的尺寸公差按照间隙配合的要求做了预留，适配标准的圆柱销或者铰接轴穿装，套筒的轴向长度略大于平板段的厚度，保证穿入铰接轴之后，套筒两端面可以和配套的铰接支座端面形成稳定的面接触，不会出现轴向窜动时的卡滞问题。套筒与平板段的衔接位置做了U型的让位槽设计，当构件绕铰接轴转动时，

　　让位槽可以避开配套支座的凸台结构，保证转动行程范围内不会出现结构干涉，转动的角度范围可以根据实际工位需求做限位调整，常规状态下可以实现0到90度的角度翻转，满足多数需要开合、角度调节的工位使用需求。在实际安装使用时，平板段的两个安装孔可以通过螺栓直接固定在需要转动的工装板、挡停块或者检测支架上，安装时需要保证平板的安装面与被连接件的表面完全贴合，避免出现倾斜安装导致回转过程中出现别劲的问题，铰接轴穿入套筒内孔时，可以根据使用场景的转动频率选择是否添加润滑脂，如果是需要频繁转动的工位，建议在套筒内孔加装铜套或者自润滑轴承，降低回转过程中的磨损量，延长构件的使用寿命。如果是用于固定角度的转接场景，也可以在套筒的径向位置加装紧定螺钉，

　　穿入铰接轴之后锁紧紧定螺钉，就可以让构件保持在固定的角度位置，不需要额外做角度锁定结构，适配性更强。建模过程中，这类构件需要重点关注两个安装孔的同轴度、平板安装面与套筒内孔轴线的平行度公差，这两个形位公差会直接影响安装之后的转动顺畅度，如果平行度偏差过大，会导致铰接轴与套筒内孔出现偏磨，短时间内就会出现转动间隙过大、定位精度丢失的问题。同时要注意让位槽的深度尺寸，需要根据配套支座的凸台高度做匹配核算，保证转动到最大角度时，槽底与凸台之间保留至少1mm以上的安全间隙，避免加工误差导致转动到极限位置时出现硬接触撞损构件。这类构件的材料选择范围较广，常规工况下采用45号钢做表面发黑处理即可满足强度与防锈需求，如果是用于有腐蚀性介质的生产场景，也可以更换为304不锈钢材质加工，不需要对结构做额外调整，只需要根据材料的强度参数略微调整壁厚即可。在一些轻型的工装场景中，也可以采用铝合金材质加工，降低整体构件的重量，手动调节角度时更加轻便。
